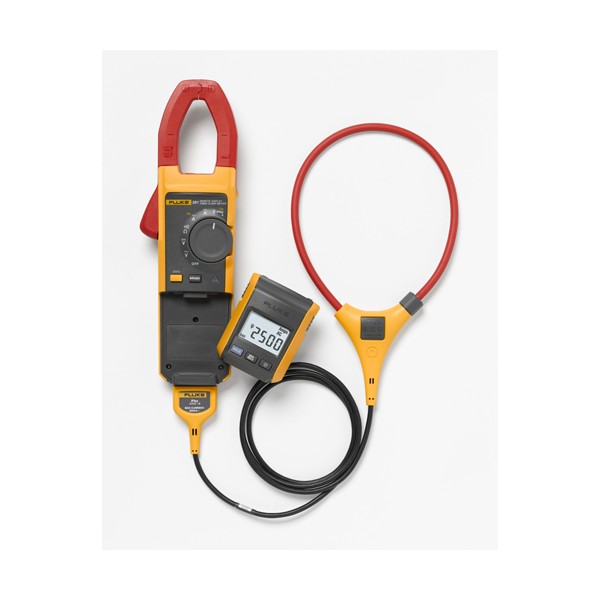

Fluke 381 무선 클램프미터(AC/DC1000A) > 클램프미터

전기 사양

측정턱을 통해 측정하는 AC 전류

범위

999.9A

분해능

0.1A

정확도

2% ± 5자리(10-100Hz)
5% ± 5자리(100-500Hz)

파고율(50/60Hz)

500A에서 3
600A에서 2.5
1000A에서 1.42
C.F.가 2 초과 시 2% 추가

플렉시블 전류 프로브를 통해 측정하는 AC 전류

범위

999.9A / 2500A(45Hz – 500Hz)

분해능

0.1A/1A

정확도

3% ± 5자리

파고율(50/60Hz)

1100A에서 3.0
1400A에서 2.5
2500A에서 1.42
C.F.가 2 초과 시 2% 추가

위치 감도

최적과의 거리

i2500-10 Flex

i2500-18 Flex

오류

A

12.7mm(0.5인치)

35.6mm(1.4인치)

±0.5%

B

20.3mm(0.8인치)

50.8mm(2.0인치)

±1.0%

C

35.6mm(1.4인치)

63.5mm(2.5인치)

±2.0%

측정 불확실성은 중앙의 기본 도체가 최적의 위치에 있고, 외부 전기장 또는 자기장이 없으며, 작동 온도 범위 내에 있다고 가정합니다.

DC 전류

범위

999.9A

분해능

0.1A

정확도

2% ± 5자리

AC 전압

범위

600V/1000V

분해능

0.1 V/1 V

정확도

1.5% ± 5자리(20 – 500Hz)

DC 전압

범위

600.0V/1000V

분해능

0.1 V/1 V

정확도

1% ± 5자리

주파수 – 측정턱을 통해 측정

범위

5.0 – 500.0Hz

분해능

0.1Hz

정확도

0.5% ± 5자리

트리거 레벨

10A 이상이면 5 – 10Hz
5A 이상이면 10 – 100Hz
10A 이상이면 100 – 500Hz

플렉시블 전류 프로브를 통해 측정하는 주파수

범위

5.0~500.0Hz

분해능

0.1Hz

정확도

0.5% ± 5자리

트리거 레벨

25A 이상이면 5 - 20Hz
20A 이상이면 20 - 100Hz
25A 이상이면 100 - 500Hz

저항

범위

600Ω/6kΩ/60kΩ

분해능

0.1Ω/1Ω/10Ω

정확도

1% ± 5자리

기계적 사양

크기(길이 x 너비 x 높이)

277 x 88 x 43 mm(원격 장치의 경우 55mm)

중량

350g

죠 입구

34mm

플렉시블 전류 프로브 지름

7.5mm

플렉시블 전류 프로브 케이블 길이
(전기 도체 방향)

1.8 m

환경적 사양

작동 온도

-10°C-+50°C

보관 온도

-40°C ~ +60°C

작동 습도

비응축(< 10°C)
≤ 90% RH(10°C~30°C)
≤ 75% RH(30°C~40°C)
≤ 45% RH(40°C~50°C)
(응축 현상 없음)

작동 고도

2,000m

보관 고도

12,000m

EMI, RFI, EMC, RF

EN 61326-1:2006, EN 61326-2-2:2006
ETSI EN 300 328 V1.7.1:2006
ETSI EN 300 489 V1.8.1:2008
FCC 제15부 하위 파트 C항 15.207, 15.209, 15.249
FCCID: T68-F381
RSS-210 IC: 6627A-F381

온도 계수

28°C 초과 18°C 미만의 온도에 대해 °C당 '0.1 x 지정된 정확도'를 더함

무선 주파수

2.4GHz ISM 밴드 10m 범위

안전 준수

ANSI/ISA S82.02.01:2004
CAN/CSA-C22.2 No. 61010-1-04
IEC/EN 61010-1:2001~1000V CAT III, 600V CAT IV.

이중 절연 공간거리

Per IEC 61010-2-032

이중 절연 연면거리

Per IEC 61010-1

기관 승인

​모델 이름

설명

Fluke 381

• Fluke 381

• 18인치 iFlex™ 플렉시블 전류 프로브

• 휴대용 소프트 케이스

• TL75 테스트 리드

• AA 알카라인 배터리 5개
