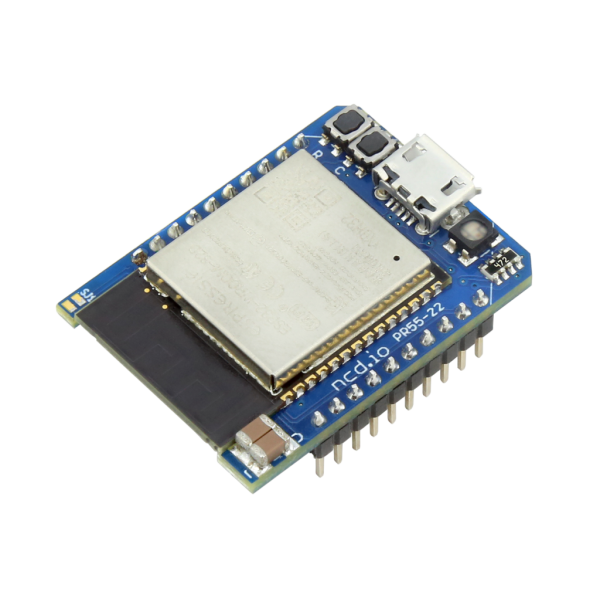

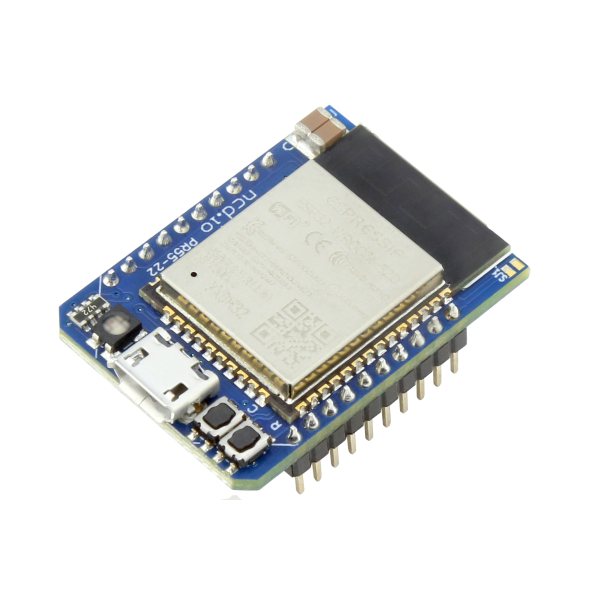

Bluetooth USB MQTT가있는 WiFi 통신 모듈 요약정보 및 구매

MODEL : PR55-22

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • Bluetooth USB MQTT가있는 WiFi 통신 모듈
    +0원

제품 정보

기능 개요
  • 2.4GHz WiFi 통신 IEEE 802.11 b / g / n
  • 간편한 업그레이드를위한 소켓 모듈 풋 프린트
  • 보안 Wi-Fi 인증 :  WPA / WPA2 / WPA2-Enterprise 및 WPS
  • DHCP 또는 고정 IP 주소 할당 지원
  • 설정 구성을위한 소프트 AP 웹 인터페이스
  • TCP, UDP, MQTT, HTTP, Bluetooth 또는 USB를 통해 장치와 통신
  • 최대 256000까지 모든 대중적인 Baud Rate 지원
  • 인터넷을 통해 Taralist 장치를 NTP 서버에 동기화
  • 기본 릴레이 제어 작업을위한 통합 웹 페이지
  • 320 ′ 범위 및 RGB 상태 LED로 FCC 인증

WiFi 통신은 수년 동안 우리 회사의 핵심 부분이었습니다. 우리는 전례없는 연결 옵션으로 저비용의 매우 유연한 솔루션에 대한 요구를 해결하는 WiFi 통신 모듈을 구축하기 위해 고객의 피드백에 귀를 기울였습니다. NexGen WiFi는 WiFi, Bluetooth, USB 및 MQTT Communications를 단일 모듈로 결합하여 연결을 현대화하는 2 세대 WiFi 통신 모듈입니다. NexGen WiFi 모듈에는 거의 모든 애플리케이션에 적응할 수있는 유연성을 유지하면서 가장 필요한 기능에 초점을 맞춘 펌웨어가 포함되어 있습니다. Soft AP 모드에서 통합 웹 페이지를 사용하여 사용자는 필요에 따라 기능을 활성화 및 비활성화하여 NexGen WiFi 모듈을 구성 할 수 있습니다.

세 가지 인터페이스 옵션, 하나의 모듈!

WiFi 통신

물론 NexGen WiFi 모듈은 TCP 통신을 지원하여 기본적으로 장치 제어를 위해 TCP 데이터를 직렬 데이터로 변환합니다. DHCP 또는 고정 IP 주소와 같은 네트워크 설정을 구성합니다. Soft AP 모드에서 통합 웹 페이지를 사용하여 NCD 장치에 연결하기위한 네트워크 포트 번호 및 직렬 전송 속도를 구성합니다. Soft AP 모드는 Android 또는 IO 장치와 같은 모바일 장치의 웹 브라우저는 물론 통합 WiFi 통신을 사용하는 노트북 및 데스크톱 컴퓨터와도 호환됩니다. 구성 데이터가 완료되면 Soft AP 모드를 종료하고 선택적 통합 웹 페이지를 사용하여 통합 웹 페이지 (비보안)를 통해 기본 릴레이 제어 기능을 제어하거나 아래에서 지원되는 일부 선택적 프로토콜을 사용하여 WiFi 모듈로 데이터를 전송하십시오.

블루투스 통신

NexGen WiFi 모듈은 Bluetooth Classic 프로토콜을 통한 Bluetooth 연결도 지원합니다. Bluetooth 직렬 포트 프로필을 구현하면 NCD 제품이 컴퓨터에 표준 COM 포트로 표시되어 PC와 장치간에 Bluetooth를 통해 무선 데이터를 쉽게 통신 할 수 있습니다. 사용자는 Soft AP 모드를 사용하여 통합 웹 페이지를 통해 Bluetooth 검색 이름과 PIN 번호를 설정할 수 있습니다.

USB 통신

또한 USB 포트를 포함하도록 NexGen WiFi 모듈을 구축했습니다. USB 포트는 장치에 직접 USB 통신하는 데 사용할 수 있습니다. Soft AP 모드와 통합 웹 페이지를 사용하여 USB 가상 COM 포트 매개 변수를 구성하기 만하면됩니다. NexGen WiFi 모듈은 컴퓨터에 COM 포트로 장착되어 직렬 통신을 통해 장치에 액세스 할 수 있습니다.

WiFi 통신 프로토콜

MQTT

NexGen 모듈은 매우 기본적인 MQTT 사용을 지원합니다. 인증을 사용하지 않거나 기본 인증 (사용자 이름 / 암호)을 사용하여 MQTT 브로커에 연결하도록 구성 할 수 있습니다. 이 기능의 테스트는 beebotte.com을 사용하여 수행되었습니다. NexGen WiFi 모듈은 하나의 구독 주제와 하나의 게시 주제를 구현합니다. 구독 주제에 대한 제어 명령을 수신하고 Soft AP 모드에서 통합 웹 페이지를 사용하여 사용자가 정의 할 수있는 게시 주제에 명령 응답을 보냅니다.

HTTP

WiFi 통신을 사용하면 HTTP API를 사용하여 NCD 장치에 명령을 보낼 수도 있습니다. 예를 들어 NCD 장치에서 릴레이를 활성화하려면 다음 명령 구조를 사용하여 웹 브라우저에서 IP 주소 192.168.1.10으로 HTTP 명령을 보내면됩니다. 192.168.1.10/sendCommand?data:[254,108,1]

웹 소켓

웹 소켓을 사용하여 NCD 장치에 명령을 보냅니다. 사용자는 ws : // {controller IP} / ws를 통해 보드에 웹 소켓을 설정할 수 있습니다.

이 웹 소켓은 예를 들어 "[254,108,1]"(NCD 릴레이 보드에서 첫 번째 릴레이 활성화)와 같은 JSON 배열 형식으로 전송되는 명령 바이트를 예상합니다. 이 배열은 따옴표로 표시된대로 TEXT / String 형식으로 전송되어야합니다. 호스트 보드에서 수신 된 모든 데이터는 동일한 형식 (JSON 어레이)으로 웹 소켓으로 전송됩니다.

발견 및 진단

UDP 브로드 캐스트

NexGen 모듈은 네트워크 검색을 위해 포트 55555 및 13000에서 UDP 패킷을 브로드 캐스트합니다. 이를 통해베이스 스테이션에서 NexGen WiFi 모듈을 검색 할 수 있으며 자체 소프트웨어 애플리케이션에서 네트워크 검색에 사용할 수 있습니다.

RGB 상태 LED

통합 RGB LED는 통신 및 상태 정보를 표시합니다. 다양한 깜박이는 색상 패턴으로 연결 상태 또는 통신 문제를 진단하여 모듈 부팅, Wi-Fi 연결 및 구성 모드를 나타냅니다.

Taralist NTP 시간 동기화

이 옵션은 Taralist Real Time 시계의 네트워크 시간 프로토콜 시간 동기화를 활성화합니다. 활성화되면 NexGen 모듈은 하루에 한 번 time.google.com과 시간을 동기화 한 다음 온보드 Taralist Real Time 시계를 업데이트합니다. 이 기능은 Taralist 시리즈 릴레이 컨트롤러에서만 유효하며 WiFi가 활성화되고 연결된 WiFi 네트워크에 인터넷 연결이있는 경우에만 작동합니다.

적합성

2.4GHz WiFi 네트워크에서만 사용할 수 있습니다. 이 모듈은 5GHz WiFi를 지원하지 않습니다.

이 모듈로 오래된 장치를 개조하기 전에 NCD 직원과상의하십시오!

새로 구입 한 컨트롤러 만이 모듈과 호환됩니다!

일반적으로이 WiFi 모듈은 버전에 관계없이 Fusion 시리즈 컨트롤러와 함께 작동합니다. 그러나이 모듈은 WiFi 통신으로 개조하려는 이전 릴레이 보드와 호환되지 않습니다. 이 모듈은 이전 장치가 공급할 수있는 것보다 더 많은 전력을 필요로합니다. 이 장치는 Rev G2A, G2B, G2C 등으로 표시된 보드와 같은 모든 "G2"보드 개정판과 완벽하게 호환됩니다. G2 보드는 일반적으로 색상이 검은 색이지만 장착되지 않은 Taralist 컨트롤러를 제외하고는 검은 색입니다. G2 개정 표시 포함 (호환되지 않음). G2가 보드 개정판에 표시되어 있지 않고 Fusion 시리즈 컨트롤러를 사용하지 않는 경우이 모듈은 호환되지 않습니다. 새로 구입 한 컨트롤러에는 전원 공급 장치 업그레이드가 포함되어 호환성을 허용합니다.

· 제품 사양

NCD 통신 모듈 및 Digi XBee® 장치

이 비디오는 Digi XBee 산업용 무선 모듈과 유사한 많은 통신 모듈을 보여줍니다. 이 비디오는 Ethernet, WiFi, Bluetooth, Key Fob, RS-232 및 Drop Net (RS485와 유사)을 보여 주며, 모두 Digi XBee 인터페이스를 사용하도록 장착 된 NCD 컨트롤러에 적합합니다. Mobicle WiFi Interface는 암호화 된 IoT 인터페이스 솔루션을 제공합니다. Mobicle은 모든 IoT 장치에 대한 범용 그래픽 사용자 인터페이스 (GUI)를 제공합니다.





2.4GHz WiFi 네트워크에서만 사용할 수 있습니다. 이 모듈은 5GHz WiFi를 지원하지 않습니다.

이 모듈로 오래된 장치를 개조하기 전에 NCD 직원과상의하십시오!

새로 구입 한 컨트롤러 만이 모듈과 호환됩니다!

일반적으로이 WiFi 모듈은 버전에 관계없이 Fusion 시리즈 컨트롤러와 함께 작동합니다. 그러나이 모듈은 WiFi 통신으로 개조하려는 이전 릴레이 보드와 호환되지 않습니다. 이 모듈은 이전 장치가 공급할 수있는 것보다 더 많은 전력을 필요로합니다. 이 장치는 Rev G2A, G2B, G2C 등으로 표시된 보드와 같은 모든 "G2"보드 개정판과 완벽하게 호환됩니다. G2 보드는 일반적으로 색상이 검은 색이지만 장착되지 않은 Taralist 컨트롤러를 제외하고는 검은 색입니다. G2 개정 표시 포함 (호환되지 않음). G2가 보드 개정판에 표시되어 있지 않고 Fusion 시리즈 컨트롤러를 사용하지 않는 경우이 모듈은 호환되지 않습니다. 새로 구입 한 컨트롤러에는 전원 공급 장치 업그레이드가 포함되어 호환성을 허용합니다.

· 제품 필수 상세정보
