Fluke 820-2 스트로보스코프 > 타코미터/스트로보스코프

잠재적 기계 고장 조사 및 관찰

회전 장비의 운전 속도를 식별하기는 어려울 수 있지만 Fluke 820-2 LED Stroboscope는 작업 중인 기계에서 실제로 중지하거나 접촉하지 않고 중지 동작 진단을 수행할 수 있도록 공정을 간소화합니다. 기생 진동, 미끄러짐, 원치 않는 왜곡 등 무엇을 진단하든 820-2 LED Stroboscope는 일차적인 문제 해결, 공정 또는 제품 연구 개발 도구입니다.

• 고강도 7-LED 배열 – 4,800Lux @ 6,000FPM/30cm

• 플래시 특성이 균일한 고효율 LED 고체형 광원으로 더 빠른 플래시 속도 제공 30~300,000FPM(분당 플래시)

• 고속에서 매우 선명한 영상을 제공하는 디지털 펄스 폭 변조

• 견고하고 내구성 있는 디자인 - 필라멘트, 가스, 중공 캐비티 또는 유리가 없는 고체형 LED 사용(1m 낙하 테스트 통과)

• 0.02%(+/- 1자리)의 높은 정확도를 제공하는 석영 정확도 제어 시스템

•멀티라인 LCD 디스플레이

• 물리적 접촉 또는 반사 테이프 없이 기계의 회전 속도 확인

• 기어 톱니, 절단면, 반복 구간 또는 드리프트 장비를 보기 위해 플래시 타이밍을 앞뒤로 조정

• 2x 및 ÷2 버튼으로 쉽게 조정할 수 있는 간단한 푸시 버튼 조작

조정 가능한 플래시 기간

대부분의 응용 분야에서는 조정 없이 표준 플래시 기간을 사용하면 됩니다. 기타 rpm이 더 높거나 표면 속도가 빠르고 회전체가 더 큰 경우에는 조정 가능한 플래시 기간이 필요합니다. 고속 응용 분야에서는 단일 플래시의 짧은 기간 동안 오브젝트가 이동하여 흐린 영상이 캡처될 수 있습니다. 플래시 기간을 줄이면 오브젝트가 이동할 수 있는 시간이 줄어들어 영상이 더 선명하게 나타납니다.

820-2의 일반적인 응용 분야

물리적 접촉 없이 기계의 회전 속도를 측정할 수 있는 Fluke 820-2 LED Stroboscope는 단순히 하나의 도구가 아닙니다. 다양한 응용 분야에서 뛰어난 진단 도구로도 사용됩니다.

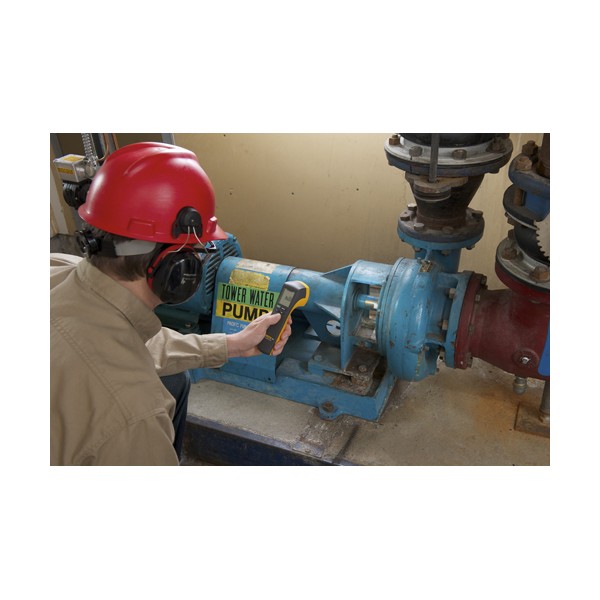

• 벨트 구동식 기계 - HVAC 팬, 펌프

• 롤러 베어링, 샤프트, 기어 톱니 또는 기타 기계 구성 요소

• 클러치 및 물림 기어

• 기초 - 공명 진동

• 케이블 또는 배관 마모 또는 손상

• 혼합 및 조제 공정

LED stroboscope를 스트로브 타코미터로 사용하여 레이저 타코미터 대신 속도를 측정할 수도 있습니다. stroboscope를 사용하려면 측정 대상 구성 요소를 볼 수 있어야 하며, 기준점으로 사용할 수 있는 식별 표시가 있어야 합니다. 레이저 타코미터를 사용하려면 기계 샤프트에 접근하여 반사 테이프를 붙여야 하는 데 항상 그럴 수 없으며, 접촉식 타코미터를 사용하려면 이동하는 샤프트에 접촉해야 하는데 이 또한 항상 그럴 수 없기 때문에 스트로브 타코미터가 유용한 도구입니다. stroboscope를 사용하면 30RPM(FPM)까지 샤프트를 "중지"할 수 있습니다.

820-2는 다음과 같은 용도에 사용됩니다.

• 속도가 변동적이고 자주 바뀌는 터빈

• 속도가 변동적이지만 자주 변경되지는 않는 가변 주파수 드라이브 모터

• 벨트 회전 속도 및 벨트 벗겨짐 확인

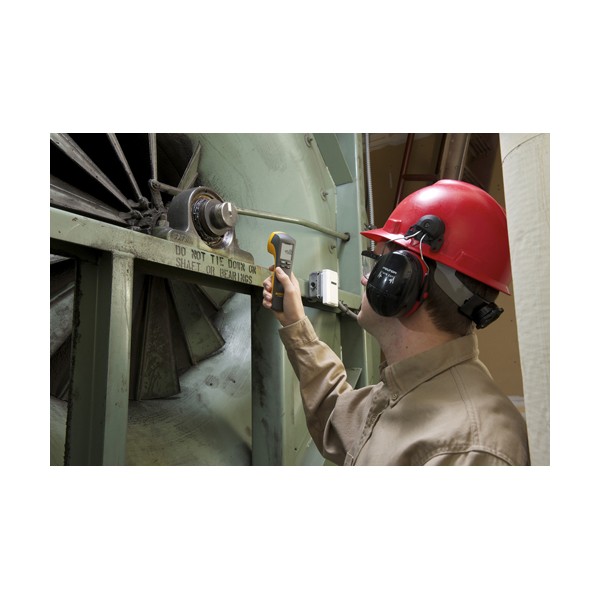

• 기계 구성 요소 확인(팬 블레이드, 펌프 베인, 압축기 나사, 기어 톱니 등)

• RPM 측정 및 주파수 조사

• 슬립 측정
