Electro-PJP 한국 독점 공급 파트너

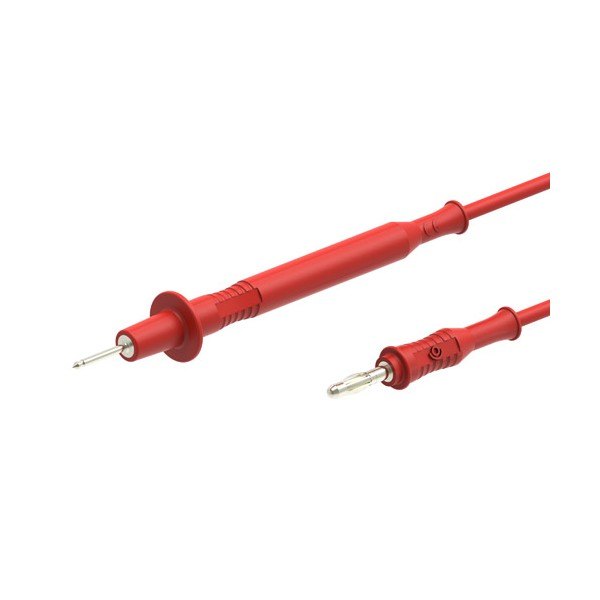

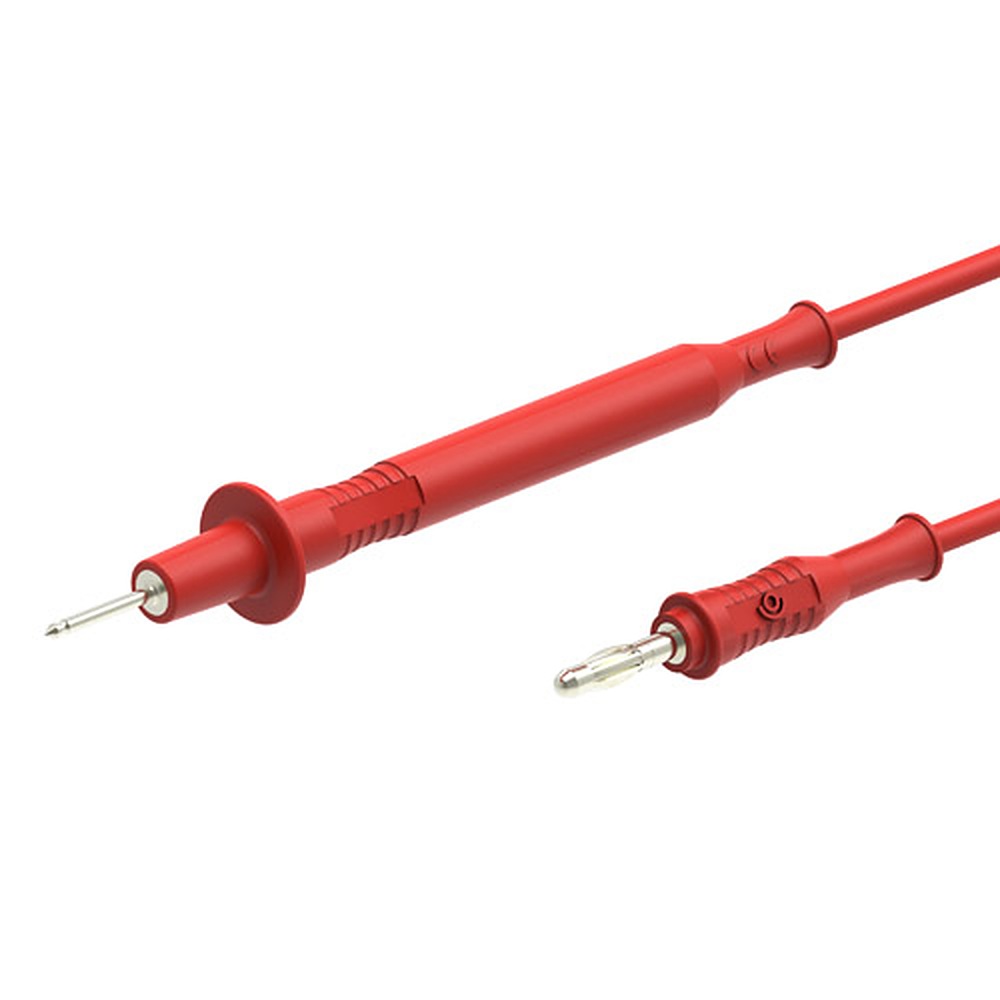

Electro-PJP 4010-D2는 ≤30 VAC, ≤60 VDC 정격의 Ø2mm 스무스 팁 테스트 리드(Test Tip Lead)입니다. 반대쪽은 Ø4mm 직선 바나나 플러그입니다.
선재 단면적에 따라 0.75 mm² 12 A부터 2.50 mm² 36 A까지 전류가 정해지며, 길이는 100과 150 cm 가운데서 고릅니다. (주)테솔이 국내에 공식 공급합니다.
팁 형상
4010-D2 스무스 팁이 닿는 측정점
끝이 가늘고 매끈한 Ø2mm 스무스 팁이라 작은 단자와 부품 다리에 댈 수 있습니다. 같은 직선 플러그에 Ø4mm 스프링 팁을 단 모델은 4010-D4입니다.

정격 범위
4010 저전압 정격의 사용 한계
4010 계열에는 CAT 등급 없이 ≤30 VAC, ≤60 VDC만 표기되어 있습니다. 상용 전원 회로 측정에는 CAT 정격이 표기된 모델을 사용하세요.
사양

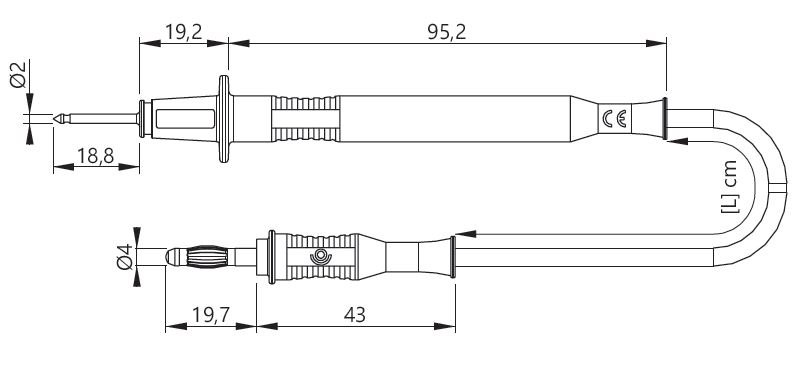

4010-D2 팁·플러그· 정격 사양
| 항목 | 사양 |
|---|---|
| 품번 | 4010-D2 |
| 팁 | Ø2mm 스무스 팁 |
| 플러그 | Ø4mm 직선 플러그 |
| 정격 전압 | ≤30 VAC · ≤60 VDC |
| 전류 | 0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A |
| 길이 | 100 · 150 cm |
| 플라스틱부 | PP · PA6 |
| 금속부 | 황동·CuBe, 니켈 도금(AuNi 요청 시) |
| 포장 수량 | 10개 |

활용 분야
4010-D2로 접점을 짚는 작업
- PCB 테스트 포인트 측정 — 부품 다리와 작은 패드에 팁을 대고 신호를 확인합니다.
같은 계열
4010-D2에서 팁·플러그를 바꾼 형제 10종
- 4010-D4 — Ø4mm 스프링 팁
- 4310-D2 — 1000 V CAT II
- 4410-D2 — 직각 플러그, 1000 V CAT II
- 4310-D4 — Ø4mm 스프링 팁, 1000 V CAT III
- 4410-D4 — Ø4mm 스프링 팁, 직각 플러그, 1000 V CAT III
- 4210/600V-D2 — 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4210/600V-D4 — Ø4mm 스프링 팁, 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4110-D2 — 스태커블 플러그
- 4110-D4 — Ø4mm 스프링 팁, 스태커블 플러그
- 4710-D4 — Ø4mm 스프링 팁, 스태커블 플러그, 1000 V CAT III · 600 V CAT IV
관련 제품
4010-D2와 같은 Ø4mm 리드 제품군
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 11xxx (11310 · 11410 · 11710 · D4 모델)
- Electro-PJP 스프링 팁 프로브 리드 120 cm (4930 · 4940 · 5930 · 5940)
- Electro-PJP 퓨즈 내장 바나나 플러그 리드 · 퓨즈 테스트 팁 (12xxx · 13xxx · 15xxx Fused)
4010-D2의 팁 지름은 얼마입니까?
Ø2mm 스무스 팁입니다. 스프링 팁은 4010-D4입니다.
4010-D2의 정격 전압은 얼마입니까?
≤30 VAC, ≤60 VDC입니다. CAT 등급은 표기되어 있지 않습니다.
4010-D2의 길이는 어떻게 선택합니까?
100 cm와 150 cm 가운데 하나를 고릅니다.
4010-D2는 몇 개입입니까?
10개입입니다.
FAQ 자주묻는 질문
-
4010-D2의 팁 지름은 얼마입니까?
Ø2mm 스무스 팁입니다. 스프링 팁은 4010-D4입니다.
-
4010-D2의 정격 전압은 얼마입니까?
≤30 VAC, ≤60 VDC입니다. CAT 등급은 표기되어 있지 않습니다.
-
4010-D2의 길이는 어떻게 선택합니까?
100 cm와 150 cm 가운데 하나를 고릅니다.
-
4010-D2는 몇 개입입니까?
10개입입니다.
