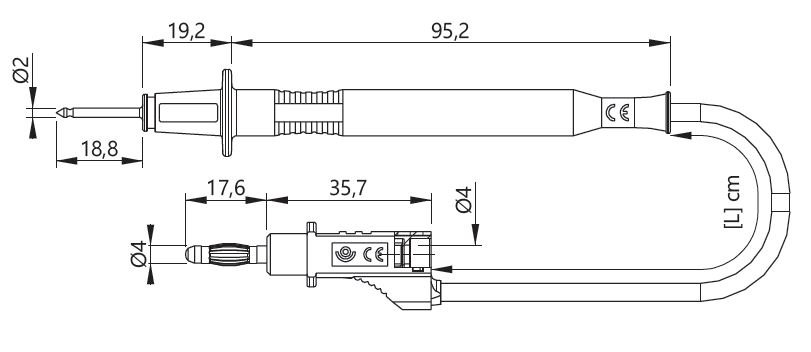

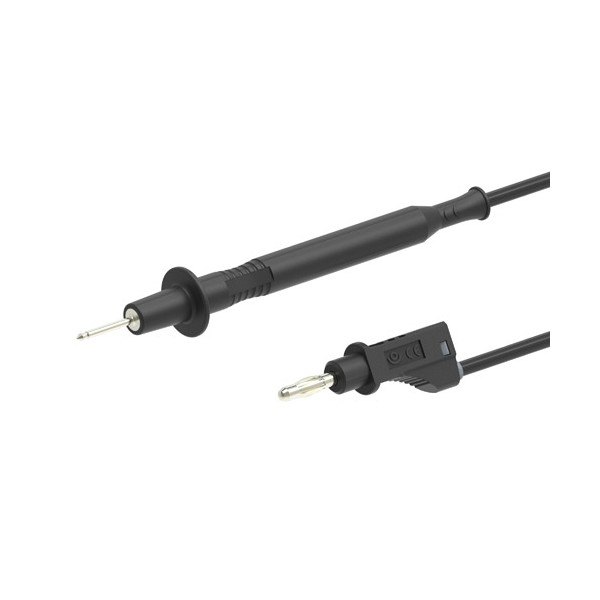

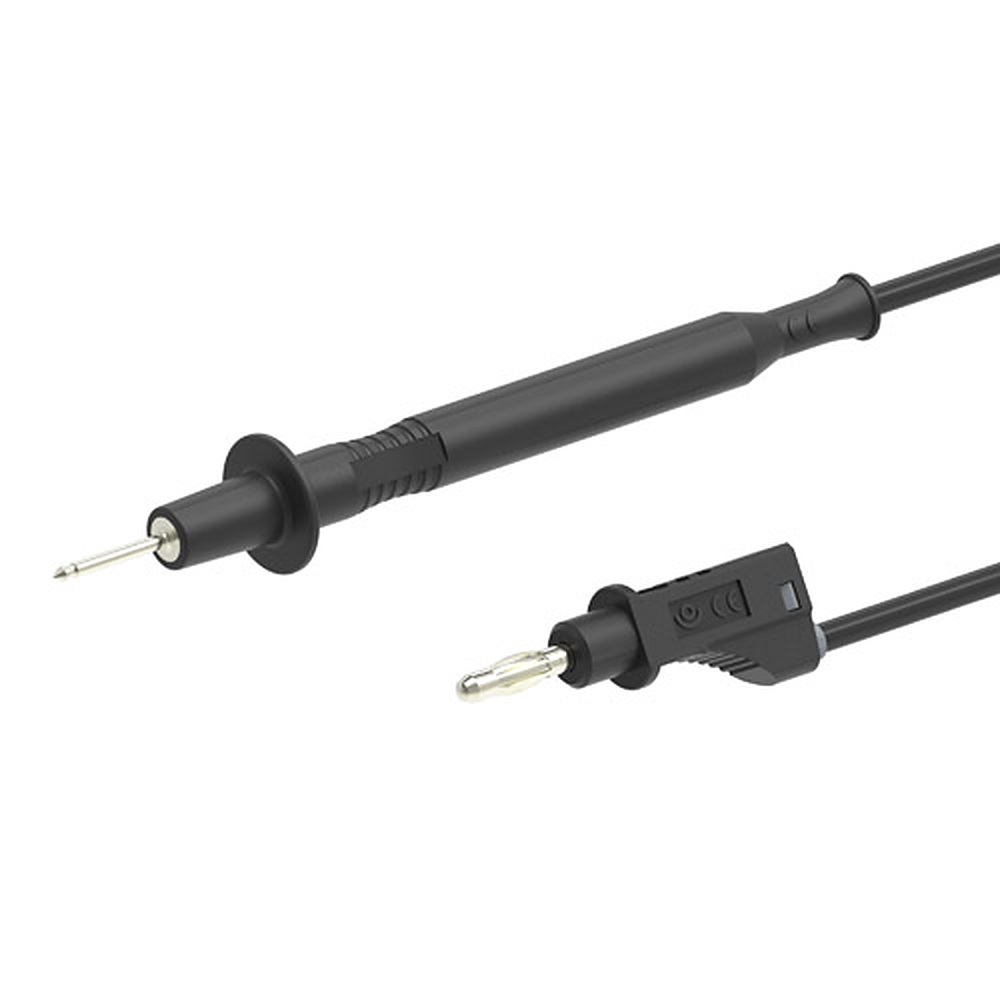

Electro-PJP 4110-D2는 Ø4mm 스태커블 플러그와 Ø2mm 스무스 팁을 갖춘 테스트 팁 리드(Test Tip Lead)입니다. 정격 전압은 ≤30 VAC, ≤60 VDC입니다.
스태커블 플러그는 같은 단자에 다른 리드를 겹쳐 꽂을 수 있는 형태입니다. 10개입이며 길이는 100 · 150 cm에서 고릅니다. (주)테솔이 국내에 공식 공급합니다.
스태커블 플러그
4110-D2로 한 단자에 리드 하나를 더 연결
4110-D2는 플러그 뒤쪽에 다른 리드를 겹쳐 꽂는 스태커블 구조입니다. 한 단자에서 측정선을 분기해야 하는 작업에 맞습니다. 직선 플러그 모델은 4010-D2입니다.
스무스 팁
Ø2mm 끝단이 필요한 4110-D2 측정점
Ø2mm 스무스 팁은 끝이 매끈하고 가늘어 작은 단자와 홈 안쪽 접점에 접근합니다. Ø4mm 스프링 팁이 필요하면 4110-D4를 선택하세요.
사양
4110-D2 구성별 사양
| 사양 항목 | 값 |
|---|---|
| 품번 | 4110-D2 |
| 끝단 규격 | Ø2mm 스무스 팁 |
| 플러그 형태 | 스태커블 플러그 (Ø4mm) |
| 정격 | ≤30 VAC · ≤60 VDC |
| 단면적과 전류 | 0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A |
| 길이 | 100 · 150 cm 중 선택 |
| 플라스틱 | PP – PA6 |
| 금속 | 황동 · CuBe / 니켈 코팅 (요청 시 AuNi) |
| 포장 수량 | 10개 |


같은 계열
스태커블 4110-D2와 팁·플러그가 다른 모델
- 4010-D4 — Ø4mm 스프링 팁, 직선 플러그
- 4310-D2 — 직선 플러그, 1000 V CAT II
- 4410-D2 — 직각 플러그, 1000 V CAT II
- 4310-D4 — Ø4mm 스프링 팁, 직선 플러그, 1000 V CAT III
- 4410-D4 — Ø4mm 스프링 팁, 직각 플러그, 1000 V CAT III
- 4210/600V-D2 — 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4210/600V-D4 — Ø4mm 스프링 팁, 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4110-D4 — Ø4mm 스프링 팁
- 4010-D2 — 직선 플러그
- 4710-D4 — Ø4mm 스프링 팁, 1000 V CAT III · 600 V CAT IV
관련 제품
4110-D2와 나란히 보는 Ø4mm 측정 리드
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 11xxx (11310 · 11410 · 11710 · D4 모델)
- Electro-PJP 스프링 팁 프로브 리드 120 cm (4930 · 4940 · 5930 · 5940)
- Electro-PJP 퓨즈 내장 바나나 플러그 리드 · 퓨즈 테스트 팁 (12xxx · 13xxx · 15xxx Fused)
4110-D2의 스태커블 플러그는 어떤 용도입니까?
한 단자에 다른 리드를 겹쳐 꽂아 측정선을 분기하는 용도입니다.
4110-D2와 4110-D4는 무엇이 다릅니까?
팁만 다릅니다. 4110-D2는 Ø2mm 스무스 팁, 4110-D4는 Ø4mm 스프링 팁입니다.
4110-D2의 정격 전압은 얼마입니까?
≤30 VAC, ≤60 VDC입니다.
FAQ 자주묻는 질문
-
4110-D2의 스태커블 플러그는 어떤 용도입니까?
한 단자에 다른 리드를 겹쳐 꽂아 측정선을 분기하는 용도입니다.
-
4110-D2와 4110-D4는 무엇이 다릅니까?
팁만 다릅니다. 4110-D2는 Ø2mm 스무스 팁, 4110-D4는 Ø4mm 스프링 팁입니다.
-
4110-D2의 정격 전압은 얼마입니까?
≤30 VAC, ≤60 VDC입니다.
