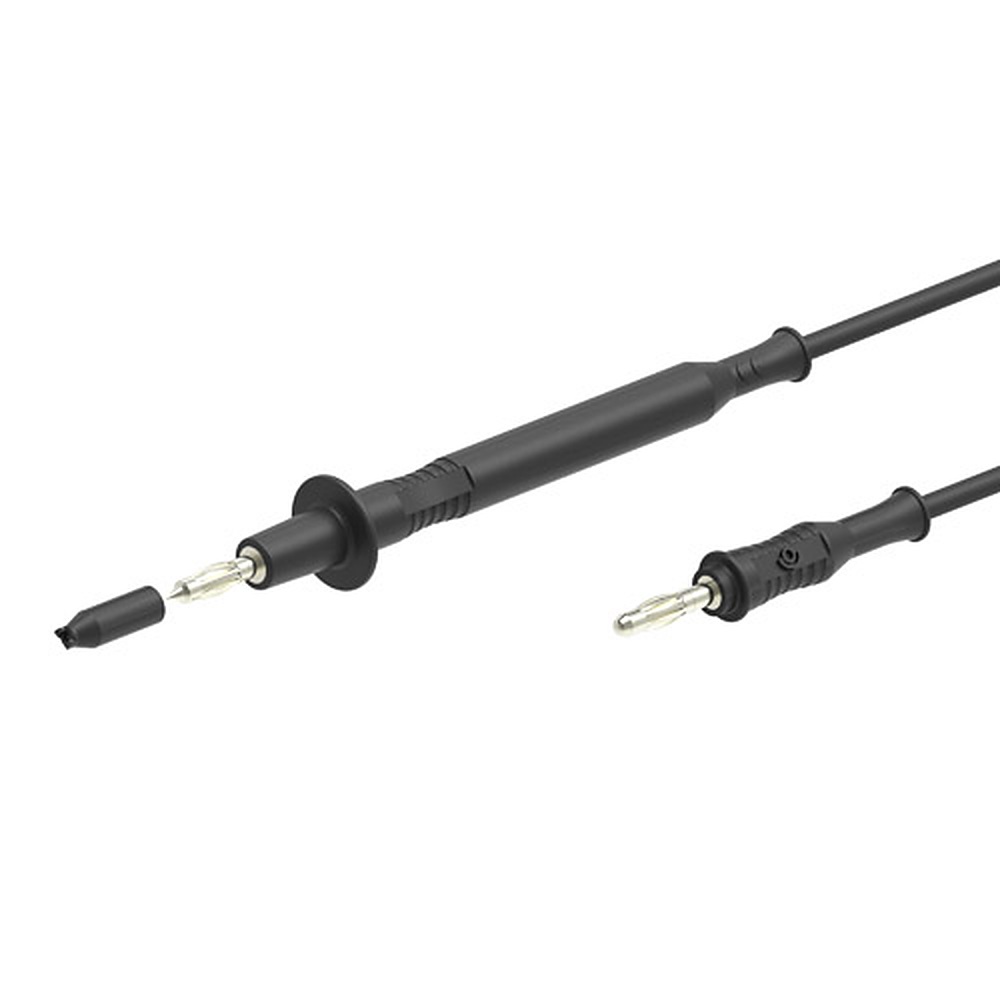

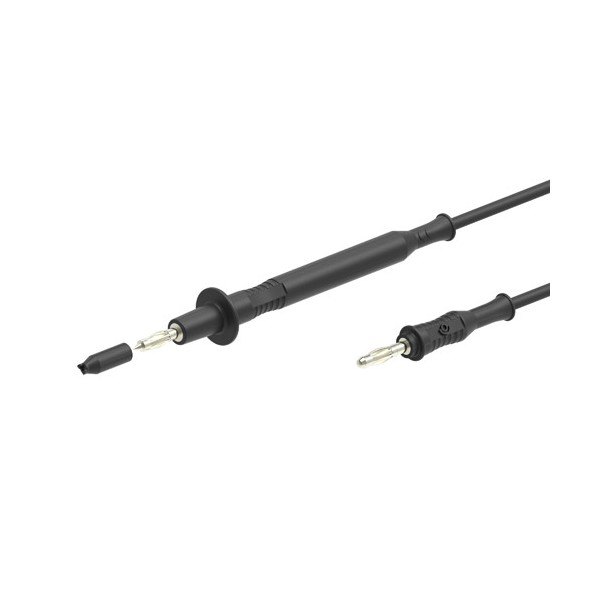

Electro-PJP 4010-D4는 Ø4mm 스프링 팁을 단 테스트 팁 리드(Test Tip Lead)입니다. 직선 Ø4mm 바나나 플러그와 ≤30 VAC, ≤60 VDC 정격을 갖춥니다.
팁은 스프링이 들어 있어 단자면에 눌러 접촉하는 방식입니다. 선재는 0.75~2.50 mm²에서 정하고 길이는 100 또는 150 cm입니다. (주)테솔이 국내에 공식 공급합니다.
스프링 팁
4010-D4 스프링 팁의 접촉 방식
D4 끝단은 스프링이 내장된 Ø4mm 팁입니다. 누르는 만큼 팁이 들어가므로 단자면에 대는 반복 측정에 맞습니다. 홈 안쪽 접점이 필요하면 Ø2mm 스무스 팁인 4010-D2를 비교하세요.
전류 구성
4010-D4 선재 단면적과 전류 12~36 A
전류는 선재 단면적이 정합니다. 0.75 mm²는 12 A, 1.00 mm²는 20 A, 1.50 mm²는 25 A, 2.50 mm²는 36 A입니다. 전압은 ≤30 VAC, ≤60 VDC 범위에서 사용하세요.

사양
4010-D4 사양표
| 구분 | 내용 |
|---|---|
| 모델 | 4010-D4 |
| 프로브 끝단 | Ø4mm 스프링 팁 |
| 바나나 플러그 쪽 | Ø4mm, 직선 플러그 |
| 전압·CAT 정격 | ≤30 VAC · ≤60 VDC |
| 선재 단면적별 전류 | 0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A |
| 리드 길이 | 100 또는 150 cm |
| 절연부 소재 | PP, PA6 |
| 접점 소재 | 황동과 CuBe에 니켈 도금 (AuNi은 요청 시) |
| 입수 | 10개 |

활용 분야
4010-D4 스프링 팁의 측정 작업
- 단자면 접촉 측정 — 스프링 팁을 눌러 대고 저전압을 읽는 반복 작업에 사용합니다.
- 교육용 전기 실습 — ≤30 VAC·≤60 VDC 저전압 실습에 사용합니다.
같은 계열
4010-D4와 비교하는 같은 계열 모델
- 4310-D2 — Ø2mm 스무스 팁, 1000 V CAT II
- 4410-D2 — Ø2mm 스무스 팁, 직각 플러그, 1000 V CAT II
- 4310-D4 — 1000 V CAT III
- 4410-D4 — 직각 플러그, 1000 V CAT III
- 4210/600V-D2 — Ø2mm 스무스 팁, 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4210/600V-D4 — 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4110-D2 — Ø2mm 스무스 팁, 스태커블 플러그
- 4110-D4 — 스태커블 플러그
- 4010-D2 — Ø2mm 스무스 팁
- 4710-D4 — 스태커블 플러그, 1000 V CAT III · 600 V CAT IV
관련 제품
4010-D4 주변에서 보는 테스트 리드 제품
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 11xxx (11310 · 11410 · 11710 · D4 모델)
- Electro-PJP 스프링 팁 프로브 리드 120 cm (4930 · 4940 · 5930 · 5940)
- Electro-PJP 퓨즈 내장 바나나 플러그 리드 · 퓨즈 테스트 팁 (12xxx · 13xxx · 15xxx Fused)
4010-D4는 어떤 팁을 갖고 있습니까?
Ø4mm 스프링 팁입니다. Ø2mm 스무스 팁 모델은 4010-D2입니다.
4010-D4를 상용 전원 측정에 사용할 수 있습니까?
아닙니다. 4010-D4는 ≤30 VAC, ≤60 VDC용이므로 상용 전원 회로에는 CAT 정격 모델을 사용하세요.
4010-D4의 전류는 얼마입니까?
선재에 따라 0.75 mm² 12 A, 1.00 mm² 20 A, 1.50 mm² 25 A, 2.50 mm² 36 A입니다.
FAQ 자주묻는 질문
-
4010-D4는 어떤 팁을 갖고 있습니까?
Ø4mm 스프링 팁입니다. Ø2mm 스무스 팁 모델은 4010-D2입니다.
-
4010-D4를 상용 전원 측정에 사용할 수 있습니까?
아닙니다. 4010-D4는 ≤30 VAC, ≤60 VDC용이므로 상용 전원 회로에는 CAT 정격 모델을 사용하세요.
-
4010-D4의 전류는 얼마입니까?
선재에 따라 0.75 mm² 12 A, 1.00 mm² 20 A, 1.50 mm² 25 A, 2.50 mm² 36 A입니다.
