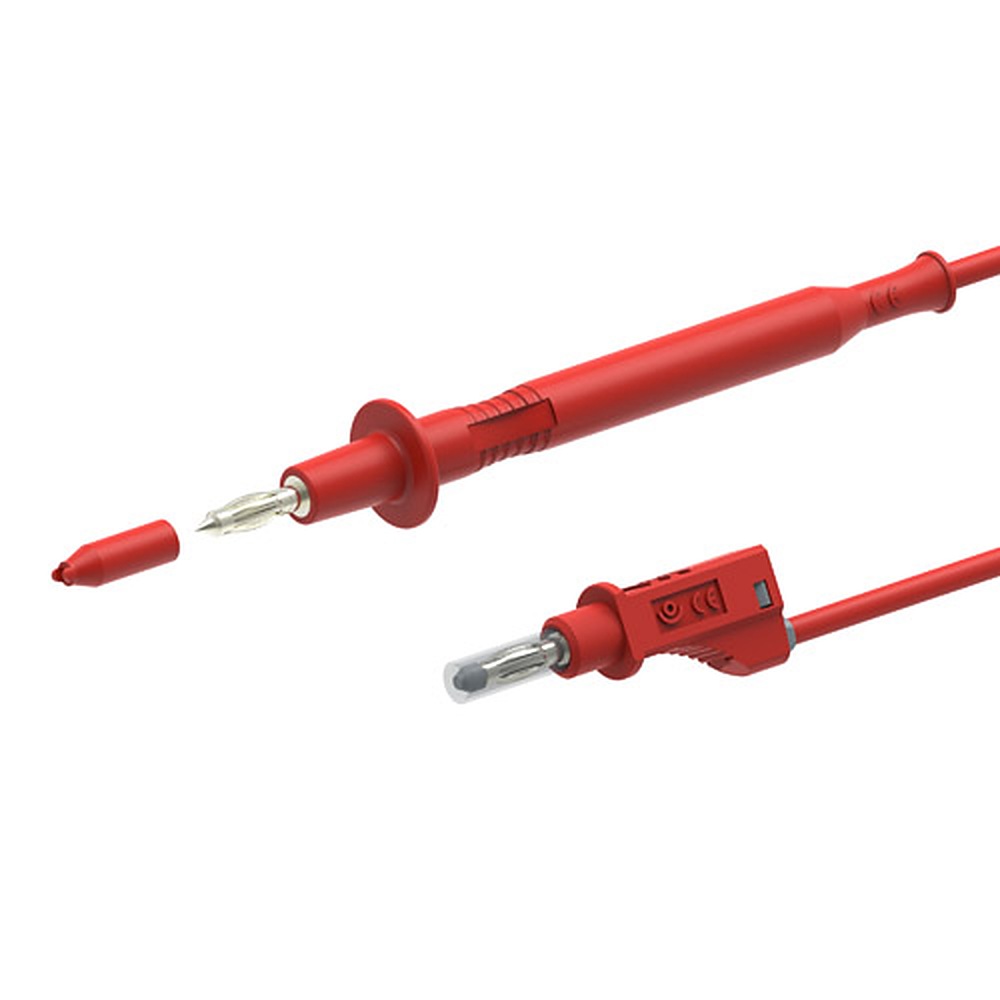

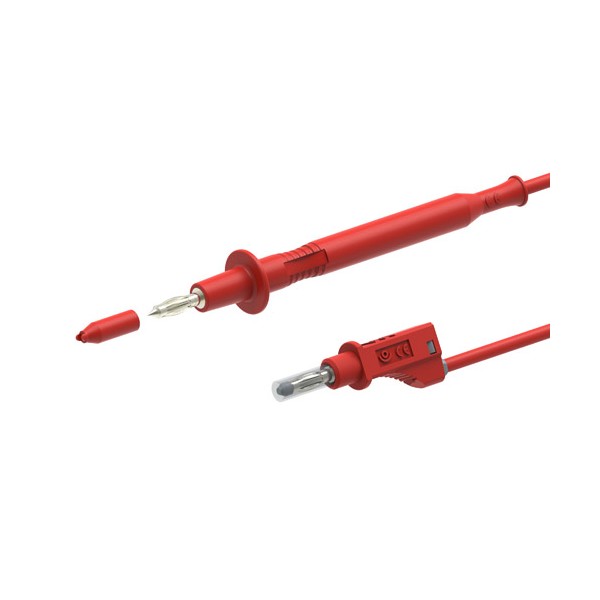

Electro-PJP 4210/600V-D4는 Ø4mm 스프링 팁을 단 600 V CAT II 테스트 팁 리드(Test Tip Lead)입니다. 플러그는 후퇴식 슬리브가 있는 스태커블 Ø4mm 바나나 플러그입니다.
스프링 팁은 눌러 대는 접촉 작업에 맞고, 슬리브는 플러그 금속부를 덮습니다. 포장은 10개입이며 길이는 100 · 150 cm입니다. (주)테솔이 국내에 공식 공급합니다.
D4 팁 선택
4210/600V-D4의 Ø4mm 스프링 팁
D4는 평면 접점에 눌러 대는 측정에 맞는 Ø4mm 스프링 팁입니다. 홈이나 작은 구멍 안쪽 접점이 목적이면 Ø2mm 스무스 팁인 4210/600V-D2를 보세요.
전압 조건
CAT II 600 V 설비에서 확인할 항목
정격은 600 V CAT II입니다. 측정 설비의 CAT 등급이 CAT II 이하인지, 전압이 600 V 이내인지 먼저 확인하세요.
사양

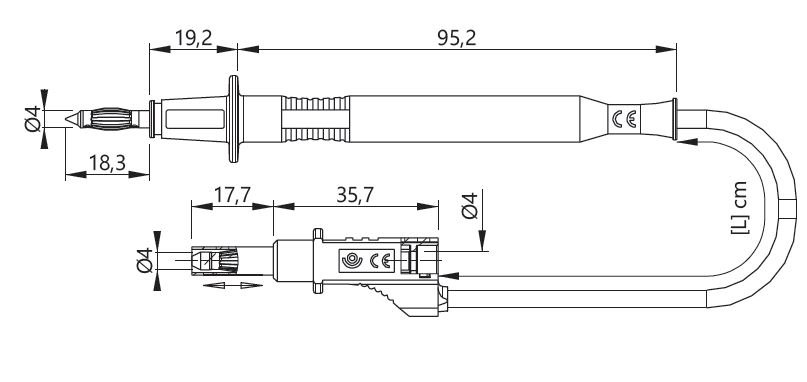

4210/600V-D4 사양 요약
| 사양 항목 | 값 |
|---|---|
| 품번 | 4210/600V-D4 |
| 끝단 규격 | Ø4mm 스프링 팁 |
| 플러그 형태 | 스태커블·후퇴식 슬리브 플러그 (Ø4mm) |
| 정격 | 600 V CAT II |
| 단면적과 전류 | 0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A |
| 길이 | 100 · 150 cm 중 선택 |
| 플라스틱 | PP – PA6 |
| 금속 | 황동 · CuBe / 니켈 코팅 (요청 시 AuNi) |
| 포장 수량 | 10개 |

활용 분야
4210/600V-D4로 하는 접촉 측정
- 스프링 팁 접촉 측정 — 단자면에 눌러 대는 반복 작업에 사용합니다.
같은 계열
4210/600V-D4 기준 형제 모델 비교
- 4010-D4 — 직선 플러그, ≤30 VAC · ≤60 VDC
- 4310-D2 — Ø2mm 스무스 팁, 직선 플러그, 1000 V CAT II
- 4410-D2 — Ø2mm 스무스 팁, 직각 플러그, 1000 V CAT II
- 4310-D4 — 직선 플러그, 1000 V CAT III
- 4410-D4 — 직각 플러그, 1000 V CAT III
- 4210/600V-D2 — Ø2mm 스무스 팁
- 4110-D2 — Ø2mm 스무스 팁, 스태커블 플러그, ≤30 VAC · ≤60 VDC
- 4110-D4 — 스태커블 플러그, ≤30 VAC · ≤60 VDC
- 4010-D2 — Ø2mm 스무스 팁, 직선 플러그, ≤30 VAC · ≤60 VDC
- 4710-D4 — 스태커블 플러그, 1000 V CAT III · 600 V CAT IV
관련 제품
4210/600V-D4와 짝지어 볼 Ø4mm 리드
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 11xxx (11310 · 11410 · 11710 · D4 모델)
- Electro-PJP 스프링 팁 프로브 리드 120 cm (4930 · 4940 · 5930 · 5940)
- Electro-PJP 퓨즈 내장 바나나 플러그 리드 · 퓨즈 테스트 팁 (12xxx · 13xxx · 15xxx Fused)
4210/600V-D4의 팁은 무엇입니까?
Ø4mm 스프링 팁입니다.
4210/600V-D4의 정격 전압은 얼마입니까?
600 V CAT II입니다.
4210/600V-D4의 길이 선택지는 무엇입니까?
100 cm와 150 cm입니다.
FAQ 자주묻는 질문
-
4210/600V-D4의 팁은 무엇입니까?
Ø4mm 스프링 팁입니다.
-
4210/600V-D4의 정격 전압은 얼마입니까?
600 V CAT II입니다.
-
4210/600V-D4의 길이 선택지는 무엇입니까?
100 cm와 150 cm입니다.
