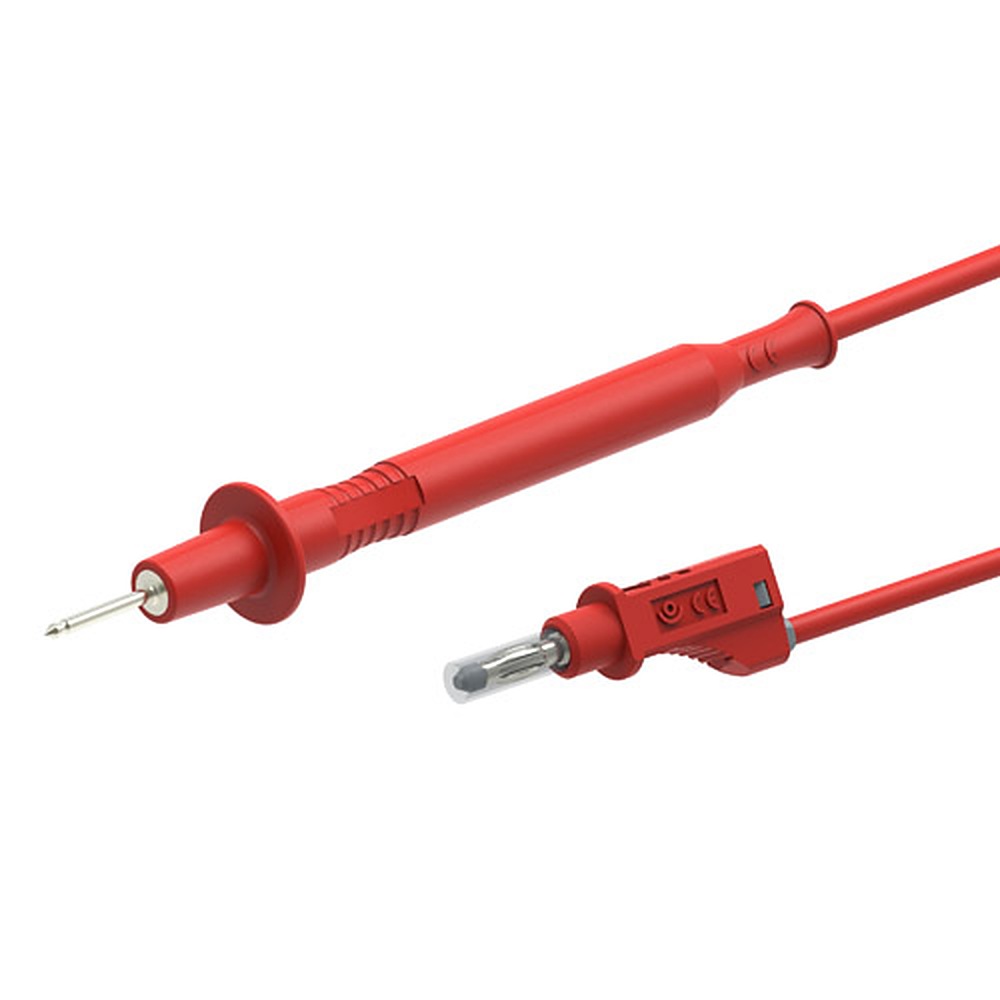

Electro-PJP 4210/600V-D2 테스트 리드 w/테스트 팁, 바나나 플러그

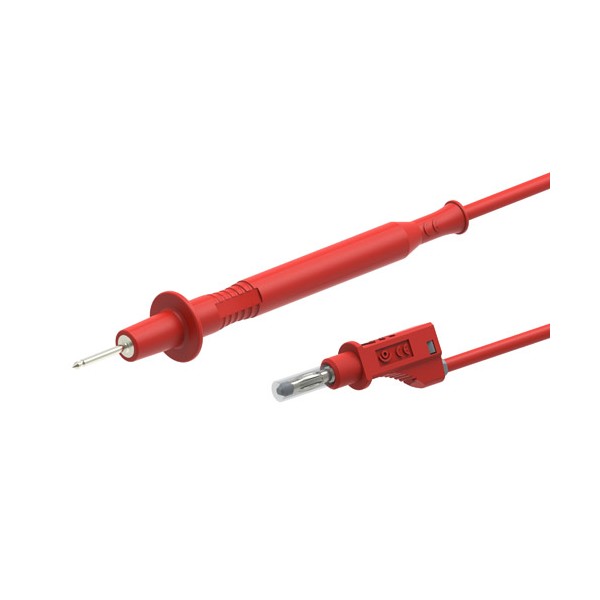

Electro-PJP 4210/600V-D2 테스트 리드 w/테스트 팁, 바나나 플러그

MODEL
4210/600V-D2
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

단자에 맞춰 두 가지 팁을
고르는 테스트 팁 리드

Electro-PJP 4xxx 테스트 팁 + Ø4mm 바나나 플러그 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 4xxx 계열은 D2 스무스 팁(Ø2mm)이나 D4 스프링 팁(Ø4mm)을 Ø4mm 바나나 플러그에 연결한 테스트 팁 리드(Test Tip Lead, 프로브 일체형 계측 리드선)입니다. 4010부터 4710까지 11개 모델이 ≤30 VAC 저전압용과 1000 V CAT III 정격용으로 나뉩니다.

끝단은 D2와 D4 두 가지, 플러그는 직선·직각·스태커블·슬리브형 네 가지입니다. 길이는 100·150 cm 가운데 고르며, 모든 모델에 선재 단면적 0.75~2.50 mm², 12~36 A 구성을 적용할 수 있습니다. 이 리드는 (주)테솔이 국내에 공식 공급합니다.

11개

4010 · 4110 · 4210 · 4310 · 4410 · 4710

D2 · D4

Ø2mm 스무스 팁과 Ø4mm 스프링 팁

1000 V

4310-D4·4410-D4·4710-D4 CAT III

100 · 150 cm

두 가지 고정 길이

특징

끝단과 정격을 조합해 고르는
4xxx 테스트 팁 리드

핵심 특징현장에서 달라지는 점
D2 스무스 팁끝이 매끈하고 가늘어 작은 단자나 부품 다리에도 걸리지 않고 닿습니다.
D4 스프링 팁누르는 만큼 팁이 들어가 접촉 압력이 일정하게 유지되므로 손이 조금 흔들려도 측정값이 안정적입니다.
저전압·CAT II·CAT III 정격4010·4110은 저전압, 4310-D2·4410-D2는 CAT II, 4310-D4·4410-D4·4710-D4는 CAT III용이라 측정 환경에 맞춰 바로 고를 수 있습니다.
슬리브형(4210/600V)리트랙터블 슬리브가 플러그 금속부를 덮어 작업대 위에서 금속부가 드러나는 일이 줄어듭니다.
스태커블 플러그4110·4710·4210/600V 계열은 같은 단자에서 측정선을 하나 더 분기할 수 있습니다.

모델 읽기

품번 숫자로 읽는
테스트 팁 리드 구성

모델명 뒤의 D2와 D4는 끝단 규격을, 앞의 4010·4110·4210·4310·4410·4710은 플러그 형태와 정격 조합을 나타냅니다. 4010과 4310은 직선, 4110과 4710은 스태커블, 4210은 슬리브, 4410은 직각 플러그입니다.

정격이 끝단에 따라 달라진다는 점에 주의하세요. 4310과 4410은 D2일 때 1000 V CAT II, D4일 때 1000 V CAT III입니다. 4710-D4는 1000 V CAT III와 600 V CAT IV를 함께 갖추고, 4010·4110은 두 끝단 모두 ≤30 VAC · ≤60 VDC용입니다.

D2 스무스 팁과 D4 스프링 팁의 차이

D2는 끝이 둥글고 매끈한 스무스 팁이라 홈이나 구멍 안쪽 접점까지 들어갑니다. D4는 스프링이 내장된 팁이라 평면 접점에 눌러 대기 좋습니다. 같은 4310 품번이라도 끝단에 따라 CAT II와 CAT III로 정격이 갈리므로, 끝단을 정하기 전에 설비 등급부터 확인하세요.

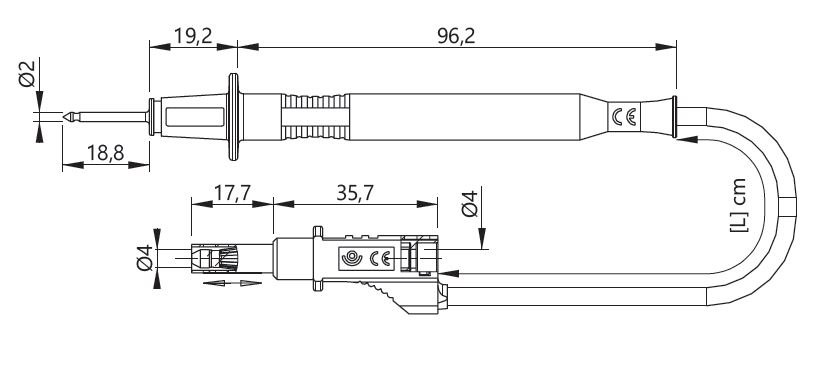

ELECTRO-PJP 4210/600V-D2 - 테스트 팁 리드의 치수도
테스트 팁 리드의 치수도

사양

테스트 팁 리드 11개 모델 비교와
공통 사양

모델품번 구성팁 / 플러그정격
4010-D2401[X]-D2-[L]-#Ø2mm 스무스 팁 / Ø4mm 직선 플러그≤30 VAC · ≤60 VDC
4010-D4401[X]-D4-[L]-#Ø4mm 스프링 팁 / Ø4mm 직선 플러그≤30 VAC · ≤60 VDC
4110-D2411[X]-D2-[L]-#Ø2mm 스무스 팁 / Ø4mm 스태커블 플러그≤30 VAC · ≤60 VDC
4110-D4411[X]-D4-[L]-#Ø4mm 스프링 팁 / Ø4mm 스태커블 플러그≤30 VAC · ≤60 VDC
4310-D2431[X]-D2-IEC-[L]-#Ø2mm 스무스 팁 / Ø4mm 직선 플러그1000 V CAT II
4310-D4431[X]-D4-IEC-[L]-#Ø4mm 스프링 팁 / Ø4mm 직선 플러그1000 V CAT III
4410-D2441[X]-D2-IEC-[L]-#Ø2mm 스무스 팁 / Ø4mm 직각 플러그1000 V CAT II
4410-D4441[X]-D4-IEC-[L]-#Ø4mm 스프링 팁 / Ø4mm 직각 플러그1000 V CAT III
4210/600V-D2421[X]/600V-D2-[L]-#Ø2mm 스무스 팁 / 스태커블·리트랙터블 슬리브 플러그600 V CAT II
4210/600V-D4421[X]/600V-D4-[L]-#Ø4mm 스프링 팁 / 스태커블·리트랙터블 슬리브 플러그600 V CAT II
4710-D4471[X]-D4-IEC-[L]-#Ø4mm 스프링 팁 / Ø4mm 스태커블 플러그1000 V CAT III ; 600 V CAT IV

시리즈 공통 사양

항목사양
전류 정격0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A
길이100 · 150 cm
색상R · N
절연체PP · PA6
금속부황동, CuBe 니켈 도금 (AuNi 요청 시)
포장 수량10
품번 기호[X] 선재 · [L] 길이 · # 색상

활용 분야

기판 점검과
설비 측정

  • PCB 테스트 포인트 측정 — D2 팁을 부품 다리와 작은 패드에 대고 신호를 확인합니다.
  • 스프링 팁 접촉 측정 — D4 팁을 단자면에 눌러 대고 전압을 읽는 반복 작업에 알맞습니다.
  • 회로 기판 시험·수리 — 전압과 도통을 번갈아 확인하는 작업대에서 팁 리드를 계측기에 늘 꽂아 둡니다.
  • 교육용 전기 실습 — 팁 접촉 방법을 익히는 실험에는 저전압 모델을 배치합니다.

선택 가이드

측정 조건에 맞는
4xxx 팁 리드 선택

이럴 때 (현장 조건)권장 모델선택 이유
CAT III 이상 정격이 필요하다면4310-D4 · 4410-D4 · 4710-D4D4 스프링 팁에 1000 V CAT III 정격이라 CAT III 환경에 맞습니다.
CAT II 등급이면 충분하다면4310-D2 · 4410-D2 · 4210/600V-D2D2 스무스 팁이라 작은 단자와 홈 안쪽 접점에 대기 좋습니다.
슬리브형 플러그가 필요하다면4210/600V-D2 · 4210/600V-D4리트랙터블 슬리브로 금속부를 가리면서 스태커블 분기까지 할 수 있습니다.
한 단자에서 측정선을 분기해야 한다면4110-D4 · 4710-D4스태커블 플러그라 같은 단자에 다른 리드를 겹쳐 꽂을 수 있습니다.
저전압 회로만 측정한다면4010-D2 · 4010-D4 · 4110-D2 · 4110-D4≤30 VAC · ≤60 VDC 범위용이라 저전압 실습이나 기판 작업에 맞습니다.

구성·옵션

품번으로 정하는
선재·길이·색상

항목내용
팁 규격Ø2mm 스무스 팁(D2) · Ø4mm 스프링 팁(D4)
플러그 형태직선 · 직각 · 스태커블 · 슬리브
길이 [L]100 · 150 cm
선재 단면적 [X]0.75 · 1.00 · 1.50 · 2.50 mm²
색상 #R · N

관련 제품

테스트 팁 리드와 함께 보는
Ø4mm 리드
