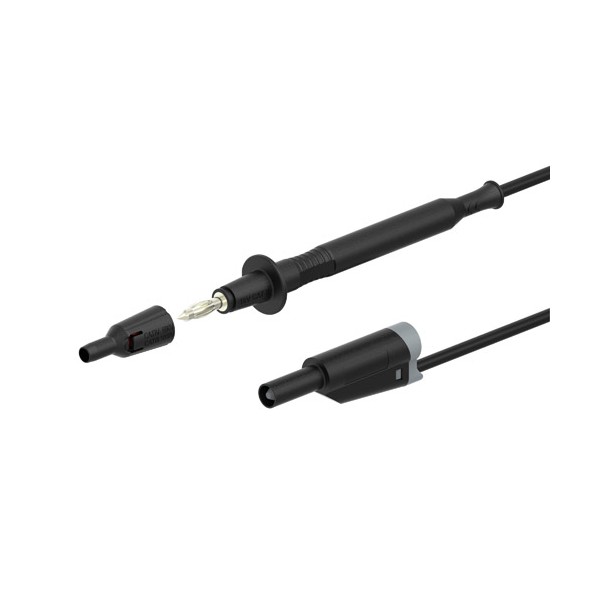

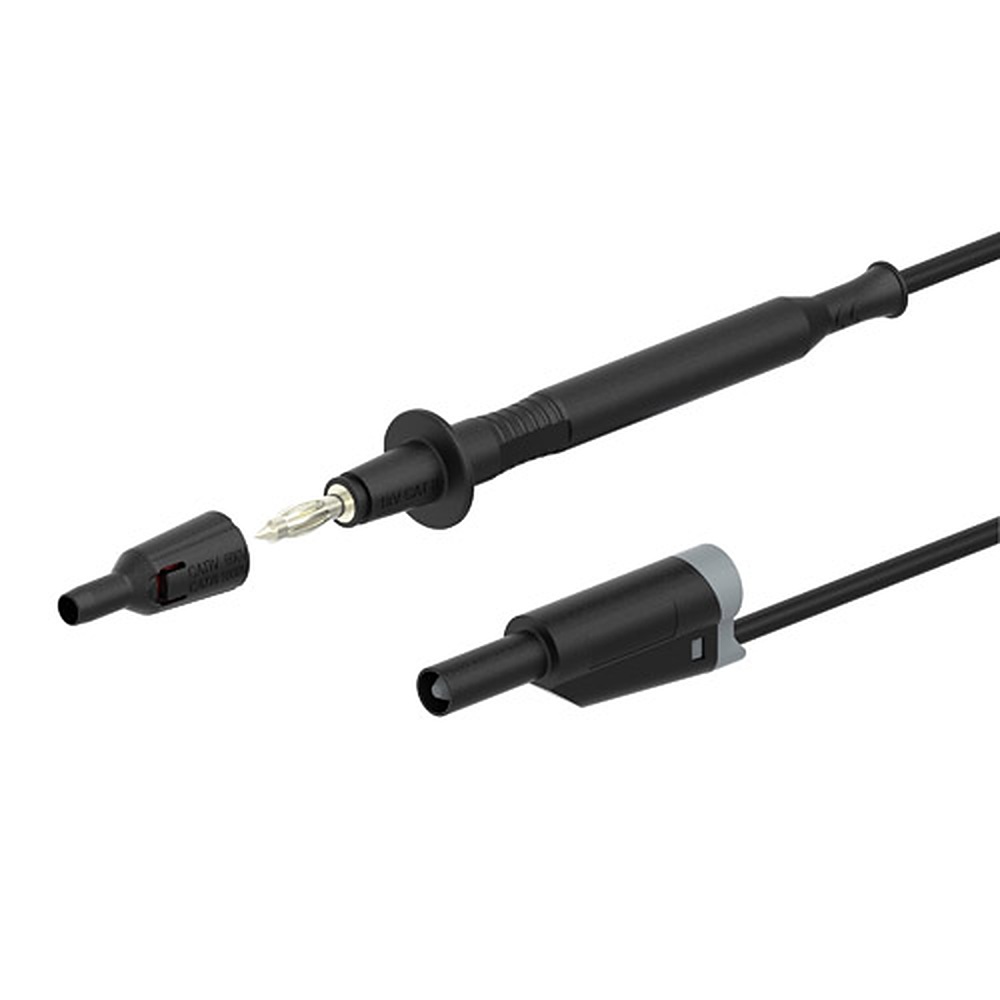

Electro-PJP 4710-D4는 1000 V CAT III와 600 V CAT IV 정격을 함께 표기한 테스트 팁 리드(Test Tip Lead)입니다. Ø4mm 스프링 팁에 스태커블 Ø4mm 바나나 플러그를 갖춥니다.
스태커블 플러그라 같은 단자에 리드를 겹쳐 꽂을 수 있습니다. 길이는 100 · 150 cm이고 10개입입니다. (주)테솔이 국내에 공식 공급합니다.
두 정격
4710-D4 정격 표기 1000 V CAT III·600 V CAT IV
4710-D4에는 1000 V CAT III와 600 V CAT IV 두 정격이 함께 표기되어 있습니다. 설비의 CAT 등급과 전압이 두 조건 가운데 하나에 드는지 확인하세요.
스태커블 구조
4710-D4로 한 단자에서 측정선 분기
플러그가 스태커블이라 한 단자에서 측정선을 하나 더 분기할 수 있습니다. 저전압용 스태커블 모델은 4110-D4이며, 정격 표기가 달라 용도가 구분됩니다.
사양

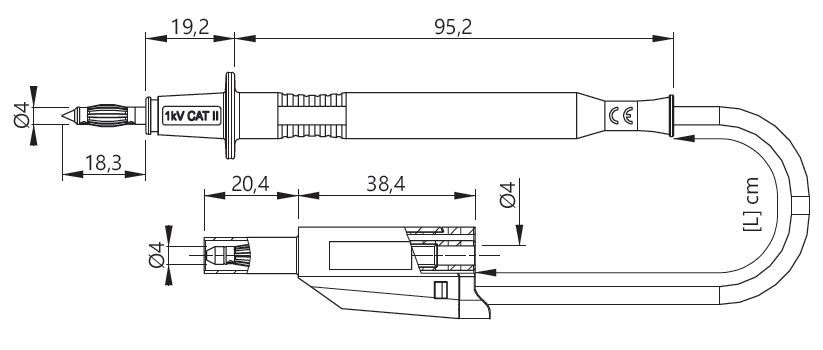

4710-D4 정격·구성 사양
| 구분 | 내용 |
|---|---|
| 모델 | 4710-D4 |
| 프로브 끝단 | Ø4mm 스프링 팁 |
| 바나나 플러그 쪽 | Ø4mm, 스태커블 플러그 |
| 전압·CAT 정격 | 1000 V CAT III · 600 V CAT IV |
| 선재 단면적별 전류 | 0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A |
| 리드 길이 | 100 또는 150 cm |
| 절연부 소재 | PP, PA6 |
| 접점 소재 | 황동과 CuBe에 니켈 도금 (AuNi은 요청 시) |
| 입수 | 10개 |


같은 계열
4710-D4와 정격·플러그가 다른 10개 모델
- 4010-D4 — 직선 플러그, ≤30 VAC · ≤60 VDC
- 4310-D2 — Ø2mm 스무스 팁, 직선 플러그, 1000 V CAT II
- 4410-D2 — Ø2mm 스무스 팁, 직각 플러그, 1000 V CAT II
- 4310-D4 — 직선 플러그, 1000 V CAT III
- 4410-D4 — 직각 플러그, 1000 V CAT III
- 4210/600V-D2 — Ø2mm 스무스 팁, 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4210/600V-D4 — 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4110-D2 — Ø2mm 스무스 팁, ≤30 VAC · ≤60 VDC
- 4110-D4 — ≤30 VAC · ≤60 VDC
- 4010-D2 — Ø2mm 스무스 팁, 직선 플러그, ≤30 VAC · ≤60 VDC
관련 제품
4710-D4 사용자가 함께 보는 Ø4mm 리드
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 11xxx (11310 · 11410 · 11710 · D4 모델)
- Electro-PJP 스프링 팁 프로브 리드 120 cm (4930 · 4940 · 5930 · 5940)
- Electro-PJP 퓨즈 내장 바나나 플러그 리드 · 퓨즈 테스트 팁 (12xxx · 13xxx · 15xxx Fused)
4710-D4의 정격은 무엇입니까?
1000 V CAT III와 600 V CAT IV가 함께 표기되어 있습니다.
4710-D4의 플러그는 어떤 형태입니까?
Ø4mm 스태커블 바나나 플러그입니다.
4710-D4와 4110-D4는 무엇이 다릅니까?
정격이 다릅니다. 4710-D4는 1000 V CAT III·600 V CAT IV, 4110-D4는 ≤30 VAC, ≤60 VDC입니다.
FAQ 자주묻는 질문
-
4710-D4의 정격은 무엇입니까?
1000 V CAT III와 600 V CAT IV가 함께 표기되어 있습니다.
-
4710-D4의 플러그는 어떤 형태입니까?
Ø4mm 스태커블 바나나 플러그입니다.
-
4710-D4와 4110-D4는 무엇이 다릅니까?
정격이 다릅니다. 4710-D4는 1000 V CAT III·600 V CAT IV, 4110-D4는 ≤30 VAC, ≤60 VDC입니다.
