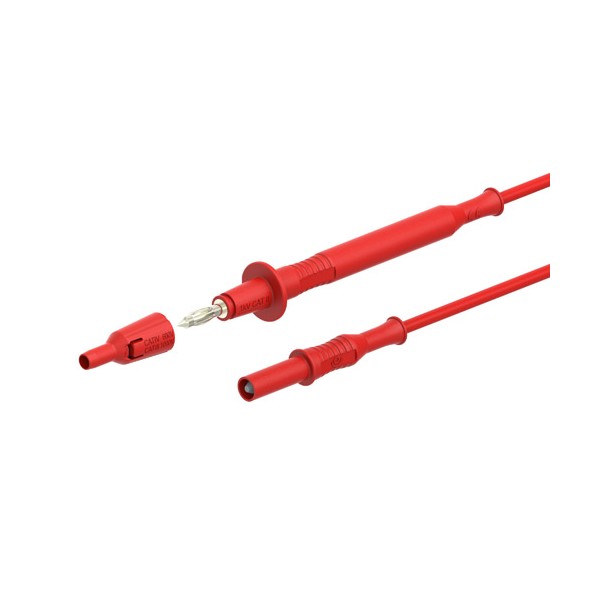

Electro-PJP 4310-D4 테스트 리드 w/테스트 팁, 바나나 플러그

MODEL
4310-D4
브랜드
ELECTRO-PJP

CAT III 직선 플러그에⁣ Ø4mm 스프링 팁

Electro-PJP 4310-D4 직선 Ø4mm 스프링 팁 테스트 리드

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 4310-D4는 1000 V CAT III 정격의 Ø4mm 스프링 팁 테스트 리드(Test Tip Lead)입니다. 플러그는 직선 Ø4mm 바나나 플러그입니다.

CAT III 정격이 필요한 측정에서 스프링 팁을 눌러 대는 용도입니다. 길이는 100 · 150 cm이고 10개입입니다. (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT III 정격

Ø4mm

스프링 팁

직선

바나나 플러그

12~36 A

선재별 전류

정격 비교

4310-D4와 4310-D2의⁣ CAT 등급 차이

4310-D4는 1000 V CAT III이고 같은 품번의 Ø2mm 스무스 팁 모델 4310-D2는 1000 V CAT II입니다. 설비 등급에 맞춰 끝단을 먼저 정하세요.

전류 구성

4310-D4 선재에 따른⁣ 전류 값

전류는 0.75 mm²에서 12 A, 1.00 mm²에서 20 A, 1.50 mm²에서 25 A, 2.50 mm²에서 36 A입니다. 길이는 100과 150 cm에서 고릅니다.

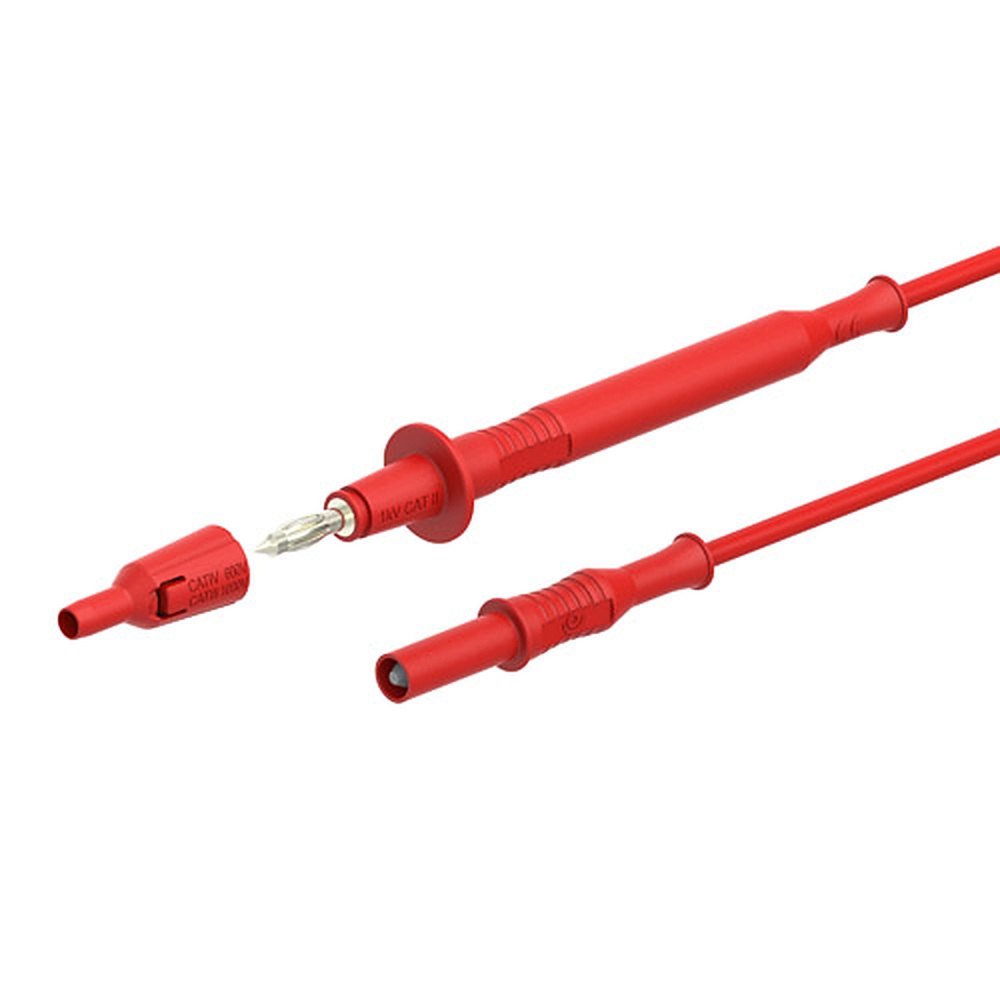

ELECTRO-PJP 4310-D4 - 테스트 팁과 바나나 플러그, 보호 캡이 있는 빨간 리드
테스트 팁과 바나나 플러그, 보호 캡이 있는 빨간 리드

사양

4310-D4 상세 사양

구분내용
모델4310-D4
프로브 끝단Ø4mm 스프링 팁
바나나 플러그 쪽Ø4mm, 직선 플러그
전압·CAT 정격1000 V CAT III
선재 단면적별 전류0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A
리드 길이100 또는 150 cm
절연부 소재PP, PA6
접점 소재황동과 CuBe에 니켈 도금 (AuNi은 요청 시)
입수10개
ELECTRO-PJP 4310-D4 - 테스트 팁 리드의 치수도
테스트 팁 리드의 치수도

활용 분야

4310-D4 CAT III 정격의⁣ 측정

  • 스프링 팁 접촉 측정 — 1000 V CAT III 정격이 필요한 단자면에 팁을 눌러 대고 측정합니다.

같은 계열

4310-D4와 정격이 같거나⁣ 다른 형제 모델

  • 4010-D4 — ≤30 VAC · ≤60 VDC
  • 4310-D2 — Ø2mm 스무스 팁, 1000 V CAT II
  • 4410-D2 — Ø2mm 스무스 팁, 직각 플러그, 1000 V CAT II
  • 4410-D4 — 직각 플러그
  • 4210/600V-D2 — Ø2mm 스무스 팁, 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
  • 4210/600V-D4 — 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
  • 4110-D2 — Ø2mm 스무스 팁, 스태커블 플러그, ≤30 VAC · ≤60 VDC
  • 4110-D4 — 스태커블 플러그, ≤30 VAC · ≤60 VDC
  • 4010-D2 — Ø2mm 스무스 팁, ≤30 VAC · ≤60 VDC
  • 4710-D4 — 스태커블 플러그, 1000 V CAT III · 600 V CAT IV
