Electro-PJP 한국 독점 공급 파트너

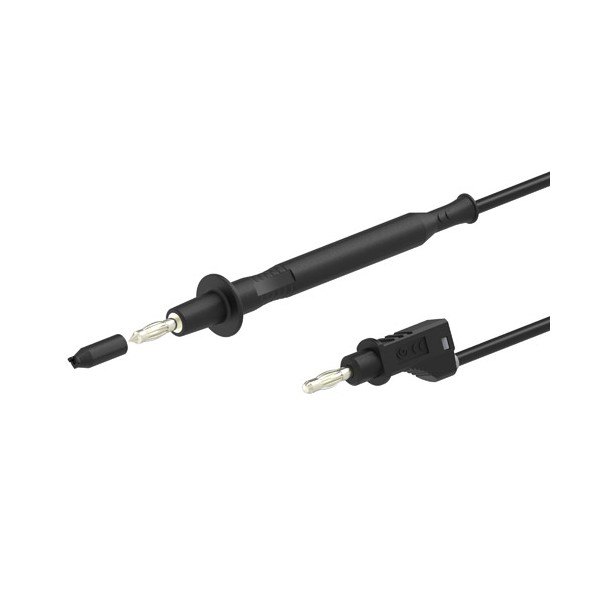

Electro-PJP 4110-D4는 Ø4mm 스프링 팁과 스태커블 바나나 플러그를 갖춘 테스트 팁 리드(Test Tip Lead)입니다. ≤30 VAC, ≤60 VDC 저전압 범위에 사용합니다.
스프링 팁은 누르는 만큼 들어가 접촉을 유지하고, 플러그 쪽은 같은 단자에 리드를 더 겹쳐 꽂을 수 있습니다. (주)테솔이 국내에 공식 공급합니다.
분기 연결

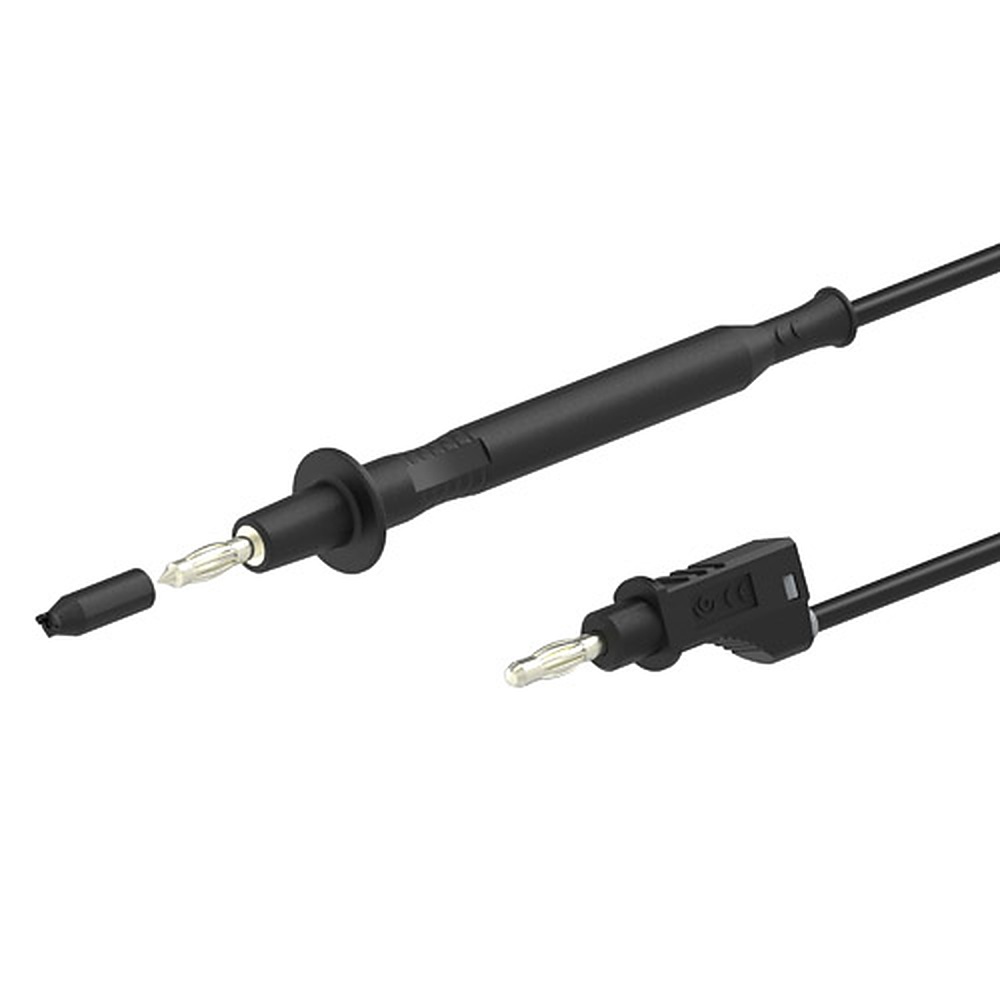

4110-D4 플러그 뒤쪽에 리드를 겹쳐 꽂는 구성
4110-D4는 플러그 몸체가 스태커블이라 계측기 단자 하나에 리드를 두 개 연결할 수 있습니다. 분기가 필요 없다면 같은 Ø4mm 스프링 팁에 직선 플러그를 단 4010-D4를 보세요.

정격과 길이
4110-D4 저전압 정격과 100·150 cm 길이
정격은 ≤30 VAC, ≤60 VDC이며 CAT 등급은 표기되어 있지 않습니다. 길이는 100 cm와 150 cm가 있고 전류는 선재에 따라 12~36 A입니다.
사양

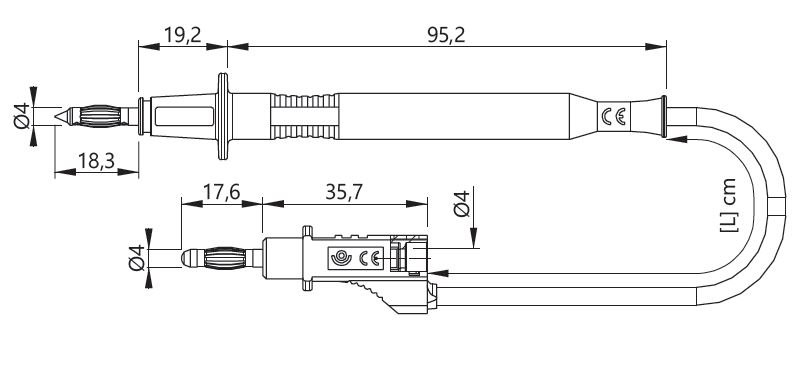

4110-D4 규격 정리
| 항목 | 사양 |
|---|---|
| 품번 | 4110-D4 |
| 팁 | Ø4mm 스프링 팁 |
| 플러그 | Ø4mm 스태커블 플러그 |
| 정격 전압 | ≤30 VAC · ≤60 VDC |
| 전류 | 0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A |
| 길이 | 100 · 150 cm |
| 플라스틱부 | PP · PA6 |
| 금속부 | 황동·CuBe, 니켈 도금(AuNi 요청 시) |
| 포장 수량 | 10개 |

활용 분야
4110-D4로 연결하는 저전압 측정
- 단자면 접촉 측정 — 스프링 팁을 눌러 대고 읽는 작업에서 다른 리드를 함께 꽂을 수 있습니다.
같은 계열
4110-D4의 팁·플러그 변형 모델
- 4010-D4 — 직선 플러그
- 4310-D2 — Ø2mm 스무스 팁, 직선 플러그, 1000 V CAT II
- 4410-D2 — Ø2mm 스무스 팁, 직각 플러그, 1000 V CAT II
- 4310-D4 — 직선 플러그, 1000 V CAT III
- 4410-D4 — 직각 플러그, 1000 V CAT III
- 4210/600V-D2 — Ø2mm 스무스 팁, 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4210/600V-D4 — 스태커블·후퇴식 슬리브 플러그, 600 V CAT II
- 4110-D2 — Ø2mm 스무스 팁
- 4010-D2 — Ø2mm 스무스 팁, 직선 플러그
- 4710-D4 — 1000 V CAT III · 600 V CAT IV
관련 제품
4110-D4 이후에 비교할 Ø4mm 리드 목록
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 11xxx (11310 · 11410 · 11710 · D4 모델)
- Electro-PJP 스프링 팁 프로브 리드 120 cm (4930 · 4940 · 5930 · 5940)
- Electro-PJP 퓨즈 내장 바나나 플러그 리드 · 퓨즈 테스트 팁 (12xxx · 13xxx · 15xxx Fused)
4110-D4의 팁 형상은 무엇입니까?
Ø4mm 스프링 팁입니다.
4110-D4와 4710-D4는 무엇이 다릅니까?
4710-D4는 1000 V CAT III와 600 V CAT IV 정격이고, 4110-D4는 ≤30 VAC, ≤60 VDC 정격입니다. 두 모델 모두 스태커블 플러그와 Ø4mm 스프링 팁입니다.
4110-D4에 CAT 정격이 있습니까?
없습니다. ≤30 VAC, ≤60 VDC로만 표기되어 있습니다.
FAQ 자주묻는 질문
-
4110-D4의 팁 형상은 무엇입니까?
Ø4mm 스프링 팁입니다.
-
4110-D4와 4710-D4는 무엇이 다릅니까?
4710-D4는 1000 V CAT III와 600 V CAT IV 정격이고, 4110-D4는 ≤30 VAC, ≤60 VDC 정격입니다. 두 모델 모두 스태커블 플러그와 Ø4mm 스프링 팁입니다.
-
4110-D4에 CAT 정격이 있습니까?
없습니다. ≤30 VAC, ≤60 VDC로만 표기되어 있습니다.
