3 채널 오프 보드 98 % 정확도 100Amp AC 전류 모니터 (IoT 인터페이스 포함) 요약정보 및 구매

MODEL : PR38-12_100A

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 3 채널 오프 보드 98 % 정확도 100Amp AC 전류 모니터 (IoT 인터페이스 포함)
    +0원

제품 정보

기능 개요
  • IoT 에너지 모니터링을위한 3 채널 10 ~ 100A 전류 측정
  • IoT 클라우드 애플리케이션을위한 에너지 모니터링
  • 셀룰러 통신을 위해 입자 전자와 함께 사용
  • WiFi 통신을 위해 Particle Photon과 함께 사용
  • Bluz Bluetooth 저에너지 (BLE) 통신과 함께 사용
  • Raspberry Pi, Arduino 및 기타 플랫폼에 적용 가능
  • 온보드 프로세서는 모든 측정 변환을 관리합니다.
  • 광범위한 확장 옵션을 제공하는 I2C 확장 포트

이 3 채널 고정밀 전류 모니터링 컨트롤러를 사용하면 선호하는 IoT 클라우드 플랫폼으로 AC 전류 측정을 쉽게 얻을 수 있습니다. 이 전류 모니터링 컨트롤러는 10A, 20A, 30A, 50A, 70A 및 100A 범위 중에서 선택하여 미리 조정하여 사용할 수 있습니다.

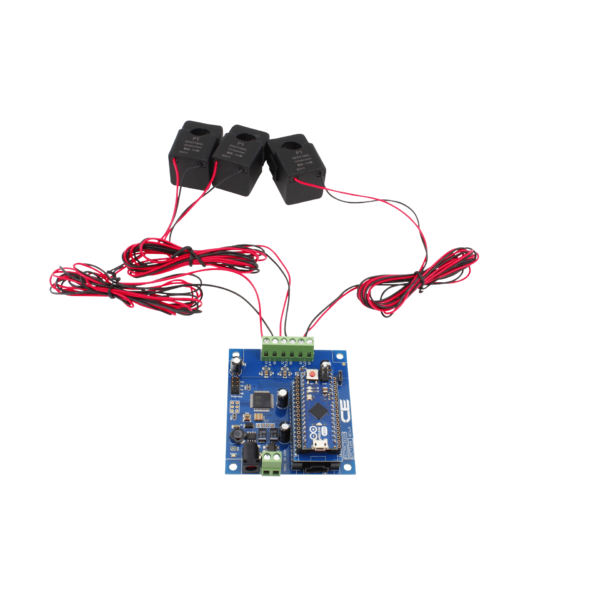

IoT 인터페이스를 사용하여 좋아하는 IoT 통신 모듈을 연결하고 펌웨어를 개발하여 전 세계 어디서나 에너지를 읽을 수 있습니다! NCD IoT 인터페이스는 셀룰러 전류 모니터링을 위해 Particle Electron을 지원합니다. Particle Photon을 사용하여 WiFi를 통해 전류를 모니터링합니다. IoT 인터페이스는 또한 Bluz (Bluetooth BLE)를 지원하거나 당사 어댑터 중 하나를 사용하여 Arduino Nano, Arduino Micro, USB, PyCom WyPy를 직접 온보드에 연결할 수 있습니다! Raspberry Pi, BeagleBone 또는 Arduino Uno에 대한 인터페이스를 위해 SI I2C 어댑터를 연결합니다. NCD IoT 인터페이스 표준을 통해 거의 모든 컴퓨터 또는 마이크로 컨트롤러에 쉽게 연결할 수 있습니다!

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치는 I2C 확장 포트를 사용하여 I2C 통신을 지원하므로 다양한 센서, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다!

이 컨트롤러는 에너지 모니터링 애플리케이션에 대한 모든 현재 계산을 처리합니다. 파티클 라이브러리를 사용하여 에너지 모니터링 데이터를 파티클 클라우드에 전달하거나 Arduino 와이어 언어를 사용하여 특정 애플리케이션에 맞게 라이브러리를 조정하십시오.

이 장치는 대부분의 산업 및 상업용 애플리케이션에 이상적인 에너지 모니터링 솔루션을 저렴한 비용으로 비교할 수없는 정확도로 제공합니다.

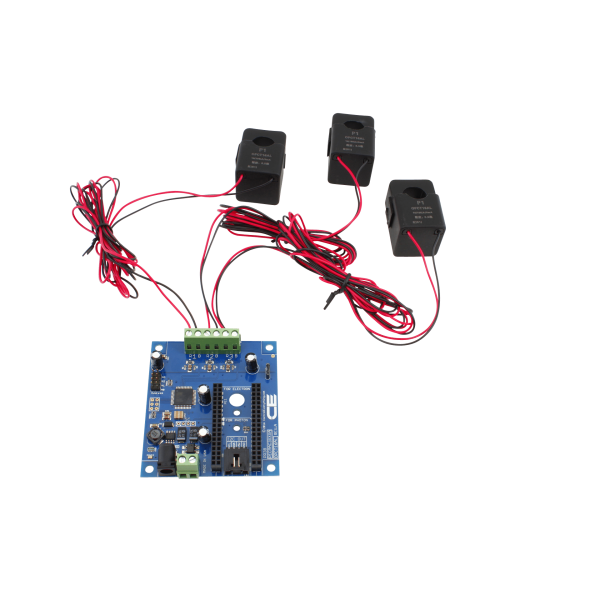

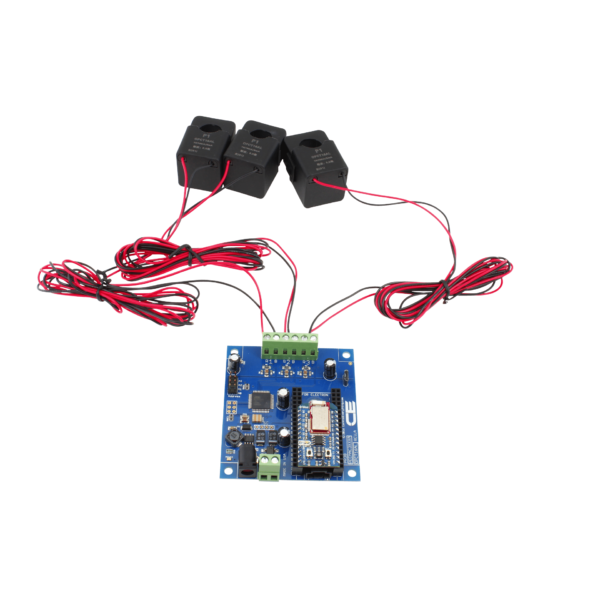

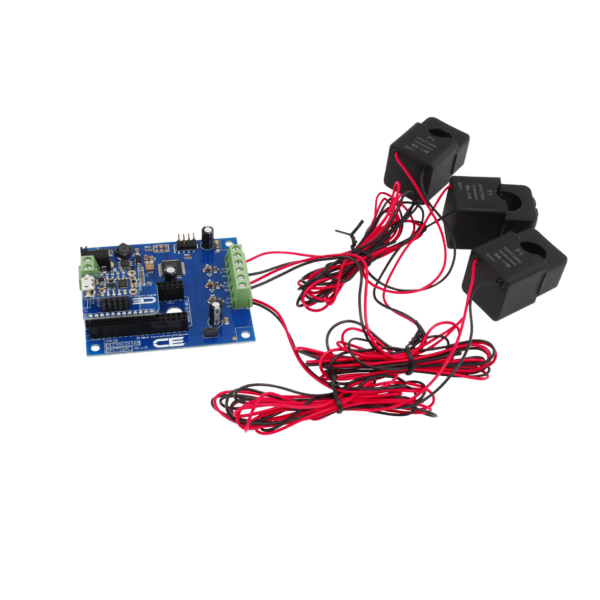

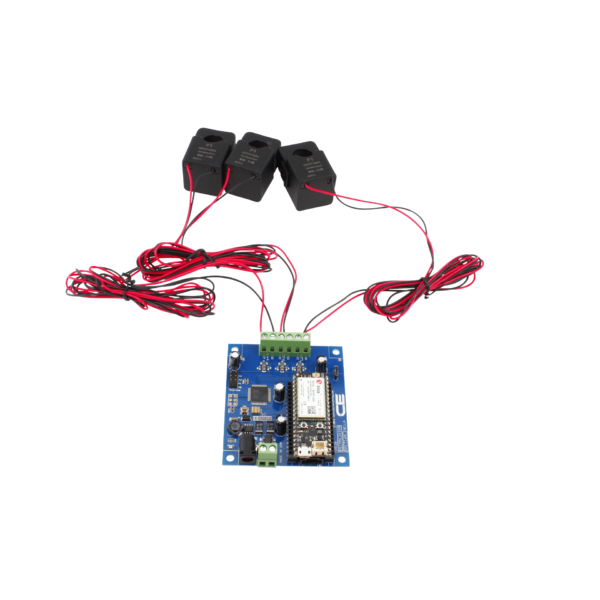

이 컨트롤러에는 3 개의 오프 보드 전류 센서와 I2C 케이블이 포함되어 있습니다.

이 장치를 사용하려면 전류 센서의 개구부를 통해 AC 전원 와이어를 연결하면됩니다. 이 컨트롤러는 전류 센서에 유도 된 자기장을 읽고 98 % 정확한 실제 전류 측정 값을 제공합니다 (교정 전).

이 전류 모니터링 컨트롤러에는 유도 성 부하를 측정 할 때 가능한 최고의 정확도를 유지하여 교정 필요성을 최소화하는 2 세대 펌웨어가 포함되어 있습니다. 이 컨트롤러는 저항성 부하에 대해 사전 보정되었지만 대부분의 유도 성 부하 소스를 측정 할 때 98 %의 정확도를 보여주었습니다.

센서 :

이 컨트롤러에는 1.5 미터 와이어 (약 5 피트)가있는 분할 코어 센서가 포함되어 있습니다. 스플릿 코어 센서는 기존 와이어 주위에서 열고 클램핑 할 수 있으므로 설치가 매우 간단합니다.

I2C 확장 :

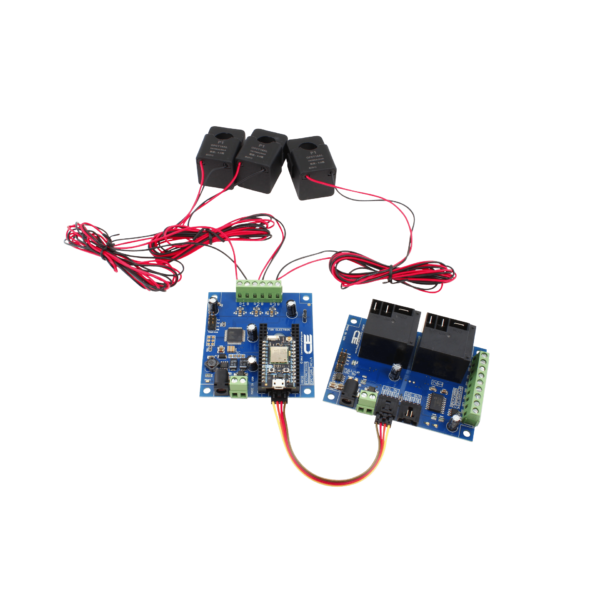

이 컨트롤러에는 I2C 확장 포트와 I2C 케이블이 포함되어 있으므로 다른 전류 모니터링 컨트롤러, 모든 유형의 센서, 릴레이 컨트롤러, FET 드라이버 등으로 쉽게 확장 할 수 있습니다.

주요 Fob 호환성 :

이 컨트롤러는 휴대용 무선 원격 제어가 필요할 수있는 애플리케이션을 위해 PKFR Key Fob 수신기를 호스팅 할 수 있습니다.

메모:

AC 전류 측정 전용. 이 컨트롤러는 포함 된 센서에 맞게 특별히 조정되었으며 다른 센서와 함께 사용할 수 없습니다. 이 컨트롤러의 센서 정격은 100A입니다. 그러나이 컨트롤러는 주문에 따라 조정됩니다. 이 컨트롤러의 조정 범위를 벗어난 전류는 측정 할 수 없습니다. 이 컨트롤러의 정격 전류 범위 (변형에 따라 10, 20, 30, 50, 70 또는 100Amp)의 110 %를 초과하지 마십시오. 그렇지 않으면 컨트롤러가 영구적으로 손상 될 수 있습니다. 가능한 최고의 정확도를 얻으려면 각 채널에서 측정중인 부하 유형에 대한 보정이 필요할 수 있습니다. 이 유형의 모든 전류 센서와 마찬가지로 1Amp (센서 정격의 1 %) 미만의 부하는 정확도가 크게 감소하는 것으로 알려져 있습니다 (약 90 % 이하). 저 전류 부하의 정확도를 높이려면 센서를 통해 AC 부하 와이어를 두 번 반복하여 판독 값을 두 배로 늘리는 것을 고려하십시오. 이는 모든 판독 값을 효과적으로 두 배로 늘리고 더 높은 로우 엔드 정확도를 제공합니다.

과도하게 노이즈가 많은 부하는 정확도에 큰 영향을 미칠 수 있지만 테스트 결과 대부분의 부하에서 98 % 이상의 정확도가 테스트되었습니다. 이 컨트롤러는 각 채널의 측정에 1.3 초를 할당하고 사용 가능한 모든 채널을 지속적으로 순환합니다. 최상의 결과를 얻으려면이 컨트롤러를 10 초마다 쿼리하는 것이 좋습니다.

NCD IoT 인터페이스 란 무엇입니까?

NCD IoT 인터페이스는 사용자에게 새로운 기술이 등장함에 따라 IoT 통신 기술을 변경하거나 업그레이드 할 수있는 수단을 제공합니다. NCD IoT 인터페이스는 WiFi 통신용 Particle Photon, 셀룰러 통신용 Electron, Bluetooth 용 Bluz와 직접 호환됩니다. 선택적으로 Arduino Nano, Micro, USB, PyCom WyPy, Onion Omega, Raspberry Pi 등에 직접 인터페이스를 제공하기 위해 어댑터를 설치할 수 있습니다. NCD IoT 인터페이스를 사용하면 하드웨어를 재사용 할 수 있으므로 더 이상 쓸모가 없습니다! I2C 통신을 기반으로하는 NCD IoT 인터페이스는 마이크로 컨트롤러의 GPIO 라인을 2 개만 사용하여 나머지 CPU를 다른 작업에 사용할 수 있도록합니다.

nodeLynk ™ IoT 장치 확장

이것은 공통 프로세서를 수용하고 온보드 감지 또는 제어 기능을 제공하는 IoT 장치입니다. 이 IoT 장치는 nodeLynk 확장 장치를 사용하여 추가 하드웨어 기능을 포함하도록 확장 될 수 있습니다. IoT 장치에있는 NCD IoT 소켓은 NCD ESP8266 및 ESP32 시리즈 프로세서는 물론 Particle Photon 및 Particle Electron을 직접 처리 할 수 ​​있습니다. 또한 Arduino Nano, Micro 및 Feather 마이크로 프로세서 모듈 용 NCD IoT 소켓 용 어댑터도 많이 제조합니다. 소켓 사이에는 I2C 확장에 사용되는 nodeLynk 커넥터가 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

무제한 I2C 확장

플러그 앤 플레이 nodeLynk I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치에는 nodeLynk I2C 확장 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다. ! 우리는 항상 플러그 앤 플레이 nodeLynk I2C 프레임 워크를위한 새로운 nodeLynk 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 nodeLynk I2C 확장 케이블을 사용하여 함께 연결하여 몇 초 만에 하드웨어를 재사용하거나 업그레이드하십시오!

· 제품 사양

배선도

pub?w=1456&h=578&1624485298
확대하려면 클릭

pub?w=1462&h=1535&1624485298


커뮤니티 저장소


IoT 인터페이스 호환성

NCD IoT 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결되도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. IoT 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 IoT 기술을 당사 장치에 연결하는 방법을 안내하며,이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 IoT 인터페이스 장치는 I²C 마스터 장치로 작동  하며 nodeLynk I²C 출력을 사용하여 교차 플랫폼 nodeLynk I²C 슬레이브 장치 에 연결하여 확장 할 수 있습니다  .

NCD IoT 인터페이스 직접 연결

다음 장치는 어댑터없이 NCD IoT 인터페이스 컨트롤러에 직접 연결됩니다.

Particle Photon 또는 Particle Electron 통신 모듈을 사용하는 경우  PKFR Key Fob Receiver  오버레이 실드를 사용하여 통신 모듈에 장거리 무선 Key Fob 원격 제어를 추가 할 수 있습니다.

NCD IoT 인터페이스 어댑터

다음 어댑터를 사용하면 다른 인기있는 컴퓨팅 플랫폼과의 I2C 통신을 위해 IoT 인터페이스를 조정할 수 있습니다.

IoT를 I2C 인터페이스 장치로 변환

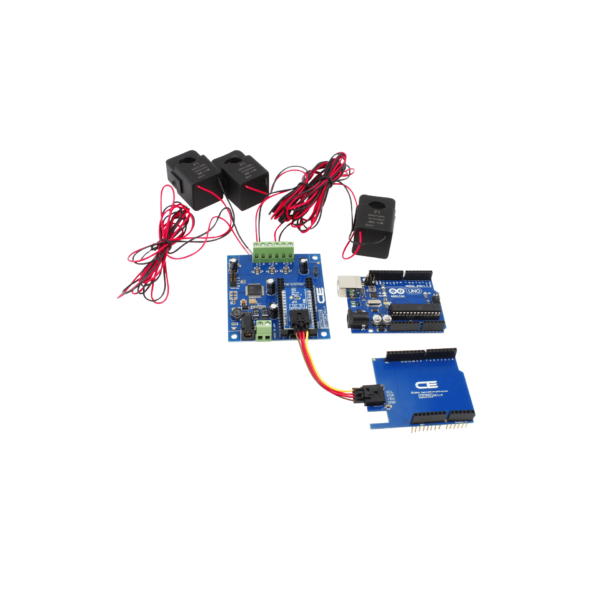

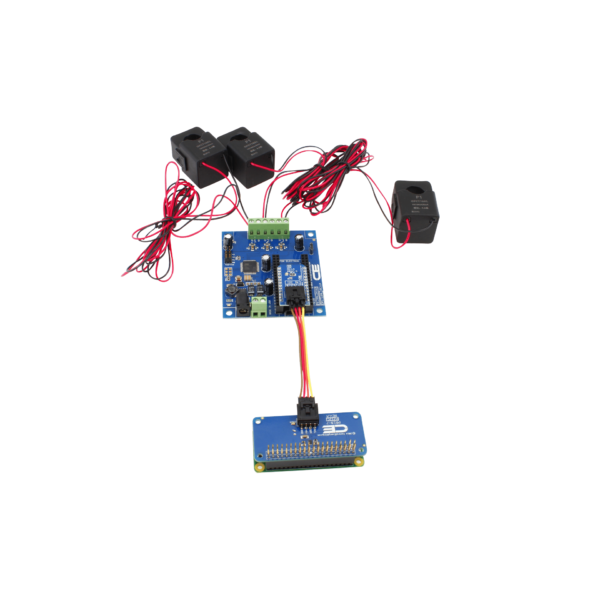

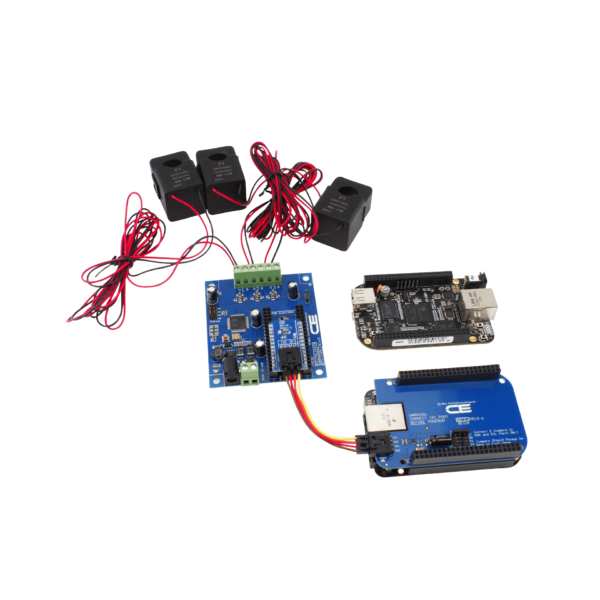

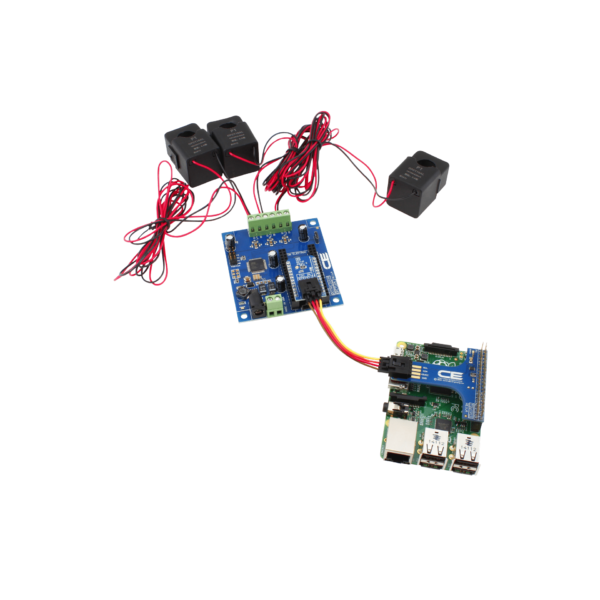

  • 이 장치는 I2C to IoT 인터페이스 어댑터를 사용하여 I²C 슬레이브 장치로 변환 할 수 있으며  , Raspberry Pi, Beaglebone, Arduino Uno 및 BridgeX5와 함께 사용하기에 이상적입니다.

Arduino 인터페이스

BeagleBone 인터페이스

바나나 파이 인터페이스

CHIP 인터페이스

Raspberry Pi 인터페이스

Windows 8/10 PC 인터페이스

키 Fob 호환성

NCD IoT 인터페이스 장치는 418MHz Key Fob 수신기 (부품 번호 : PKFR ) 와도 호환 되므로 Particle Electron, Photon 또는 Bluz가 최대 750 피트 떨어진 곳에서 원격 Key Fob 명령을 수신하고 처리 할 수 ​​있습니다. 최대 40 개의 원격 제어를 PKFR에 연결할 수 있습니다. Key Fob을 사용하여 무선 원격 제어 명령을 수신하도록 IoT 통신 모듈을 프로그래밍하십시오. 와 호환 1, 2, 3, 4, 5, 8 버튼 MS 시리즈 열쇠 바지의 시계 주머니 LINX 기술에서.
