제품 정보

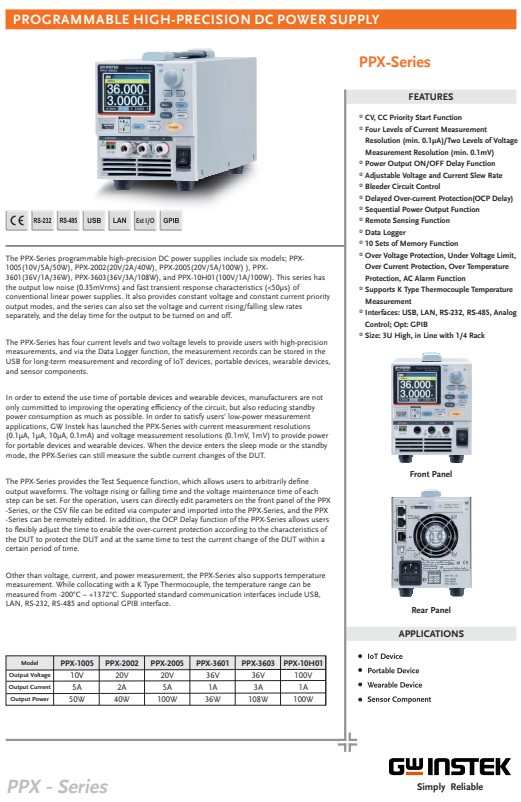

제품개요

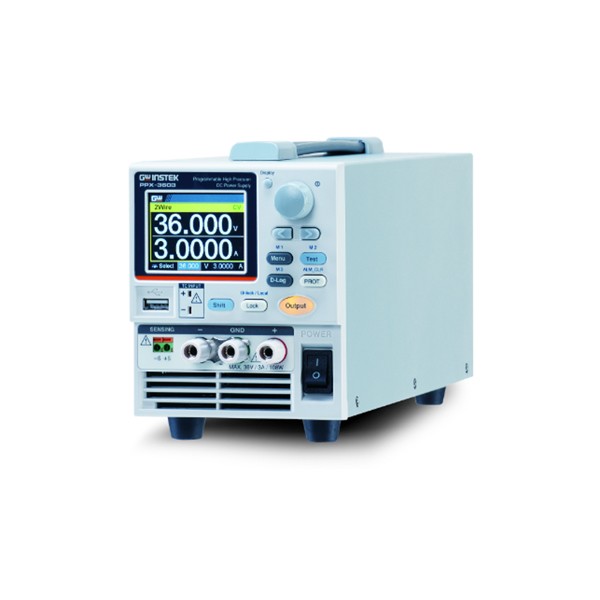

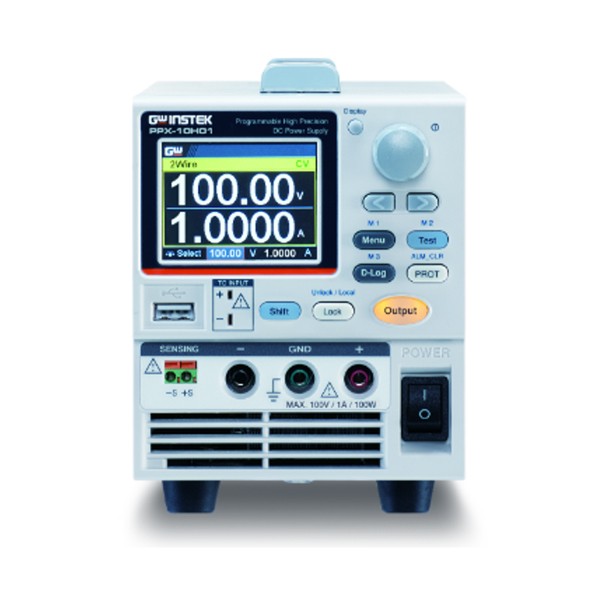

1채널 프로그래머블 고정밀 리니어 DC 전원공급기
출력 채널 : 1CH
출력 전압 : 0~10V/20V/36V/100V
출력 전류 : 0~5A/3A/2A/1A
출력 전력 : 36W/40W/50W/100W/108W
인터페이스 : USB/LAN/RS-232/RS-485/아날로그 제어, GPIB(옵션)

제품 특징

• CV, CC 우선 시작 기능.

• 4 단계 전류 측정 분해능 (최소 0.1µA) 및

2 단계 전압 측정 분해능 (최소 0.1mV)

• 전원 출력 ON / OFF 지연 기능

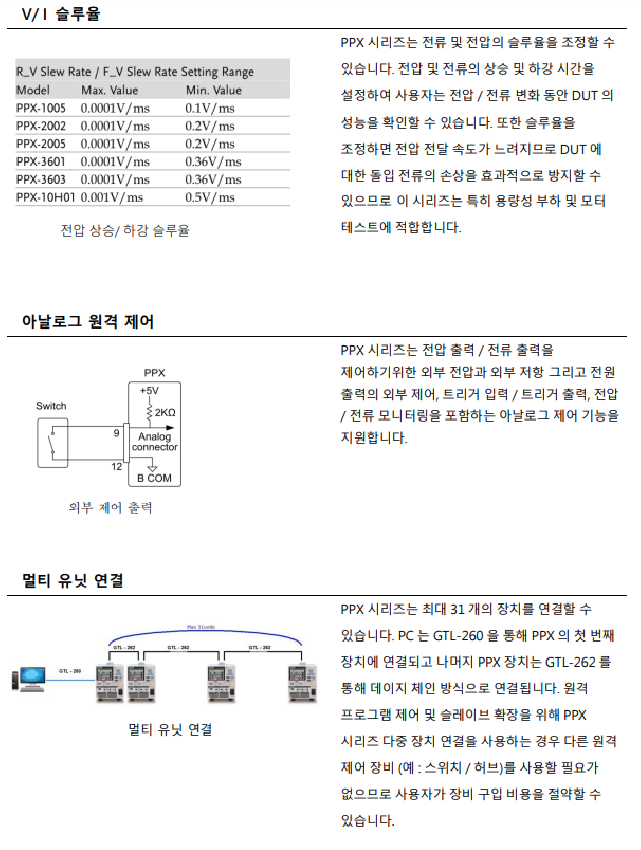

• 조정 가능한 전압 / 전류 슬루율

• 블리더 회로 제어

• 지연 가능한 과전류 보호 (OCP 지연)

• 시퀀스 전원 출력 기능

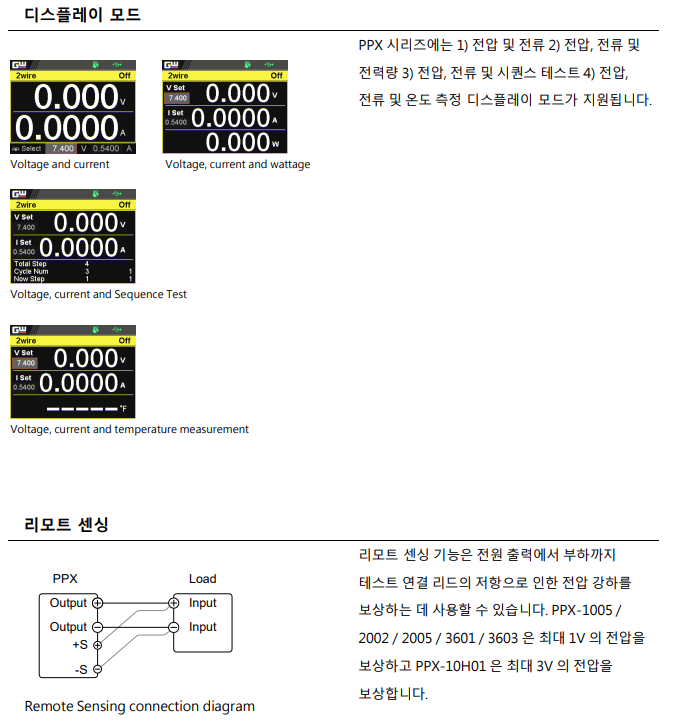

• 원격 감지 기능

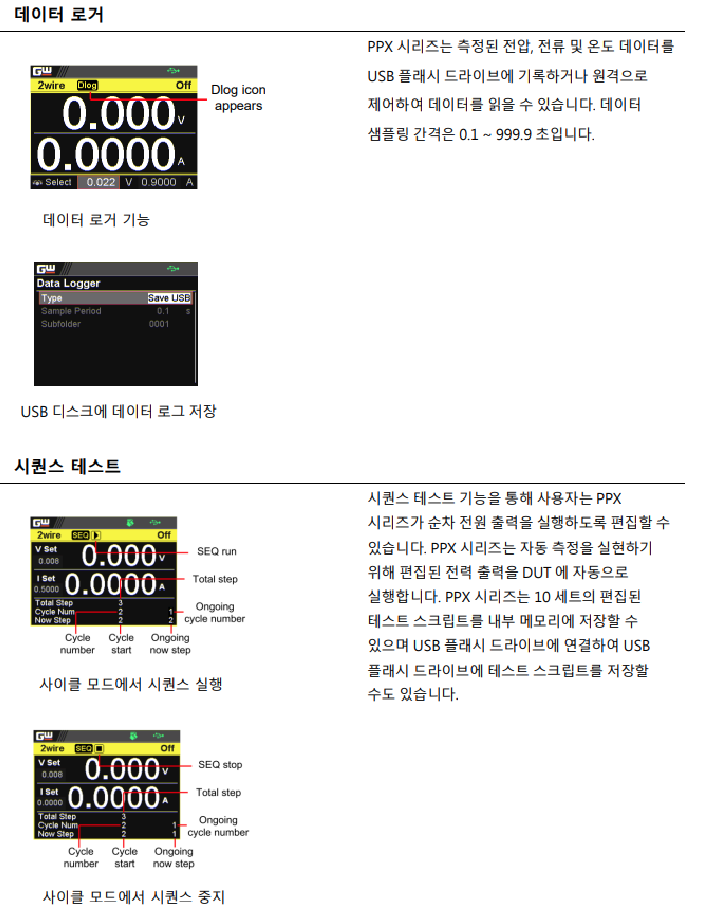

• 데이터 로거

• 10 세트 메모리 기능

• 과전압 보호, 저전압 제한, 과전류 보호, 과열 보호, AC 알람 기능

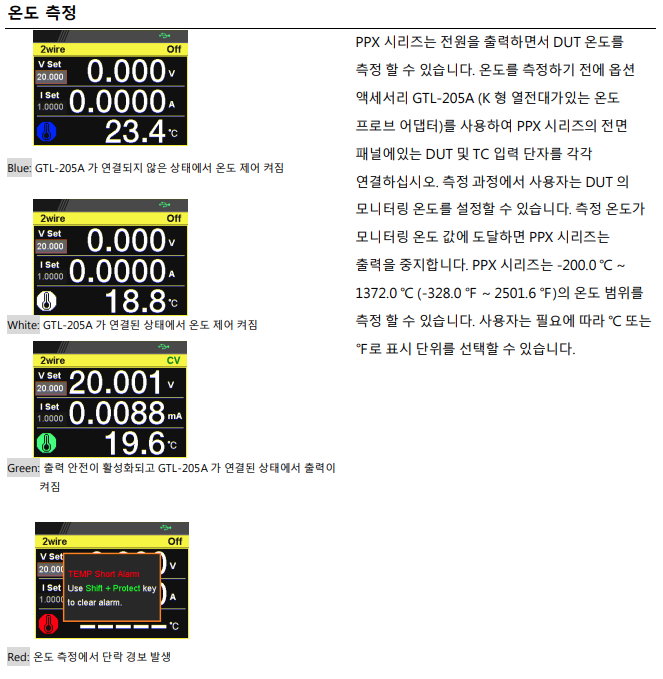

• K Type 써모커플 온도 측정 지원

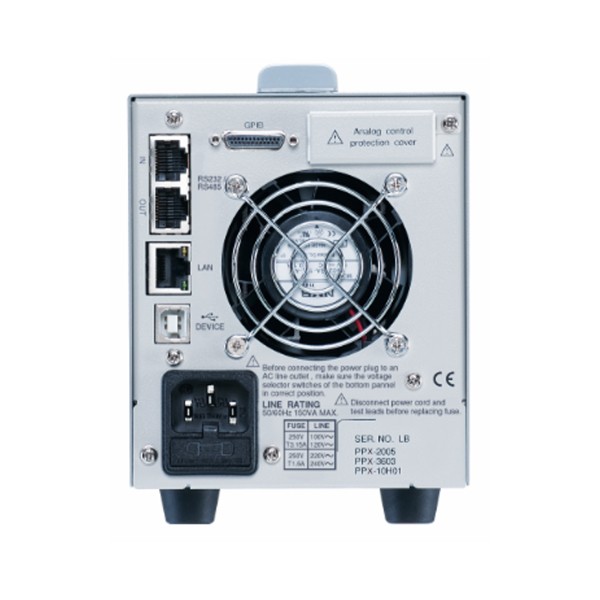

• 기본 인터페이스: USB, LAN, RS-232, RS-485, 아날로그 제어; 옵션: GPIB

• 사이즈: 3U 높이, 1/4 랙과 일치

PPX 시리즈 프로그래밍 가능한 고정밀 DC 전원 공급 장치에는 아래 6 가지 모델이 포함됩니다.

PPX-1005 (10V / 5A / 50W)

PPX-2002 (20V / 2A / 40W)

PPX-2005 (20V / 5A / 100W))

PPX-3601 (36V / 1A / 36W)

PPX-3603 (36V) / 3A / 108W)

PPX-10H01 (100V / 1A / 100W)

1. ppx 시리즈는 저잡음 (0.35mVrms)과 빠른 응답 (<50µs)을 제공하며 정전압 및 정전류 우선 출력 모드를 지원합니다.

2. PPX 시리즈는 4개의 전류 레벨과 2개의 전압 레벨을 가지고 있으며, USB를 통해 측정 기록을 저장할 수 있습니다.

3. PPX 시리즈는 저전력 요구를 충족하며 고정밀 전류 및 전압 측정이 가능하며 대기 모드에서도 측정 가능합니다.

4. 사용자는 출력 파형 및 전압 상승/하강 시간을 설정할 수 있으며, 원격으로 편집할 수 있는 기능이 제공됩니다.

5. PPX 시리즈는 과전류 보호 기능과 온도 측정 기능을 제공합니다

6. 지원되는 표준 통신 인터페이스에는 기본 USB, LAN, RS-232, RS-485 및 옵션으로 GPIB가 있습니다.

제품 특장점

특징	장점	이점
4 단계의 전류 측정 기능을 제공합니다.	고정밀 저전류 측정을 제공합니다.	오늘날의 IoT 장치에 대한 저전력 소비 테스트 및 측정을 제공합니다.
시퀀스 테스트 기능	테스트 요구 사항에 따라 사용자는 순차적 전원 출력을 수행하도록 PPX 시리즈를 편집합니다.	PPX 시리즈는 Burn-in 테스트에서 사용할 수 있습니다.
데이터 로거	측정 데이터를 자동으로 기록합니다.	측정 기록은 사용자가 애플리케이션 요구 사항에 따라 추가 분석 및 비교할 수 있습니다.
3U, 1/4 랙	소형 3U, 1/4 랙 크기의 전원 공급 장치가 제공되며 냉각 공기 덕트는 앞뒤로 나갑니다.	1/4 랙, 4개의 PPX 장치를 한개 랙안에 설치할 수 있습니다.
선형 전력 출력 특성	저잡음 및 낮은 리플 전력 출력.	소형사이즈 및 리니어 전원 공급 장치의 특성을 가지고 있습니다.
리모트 센싱 기능	정확한 전압 출력 및 측정.	테스트 리드의 전압 강하로 인한 테스트 부정확성을 줄입니다.
외부 아날로그 제어	기기를 제어하기위한 아날로그 신호 및 디지털 신호를 제공합니다.	이 시리즈는 외부 기기로 트리거를 제어 하거나 제어 애플리케이션에 PLD를 사용할 수 있습니다.
경제적인 인터페이스 지원	이 기기에는 USB, LAN, RS-232 및 RS-485가 기본으로 제공됩니다.	다양한 고객의 인터페이스 요구 사항을 충족합니다.
경제적인 인터페이스 지원	이 기기에는 USB, LAN, RS-232 및 RS-485가 기본으로 제공됩니다.	다양한

· 제품 사양

제품사양
		PPX-1005	PPX-2002	PPX-2005	PPX-3601	PPX-3603	PPX-10H01
정격 출력
전압		10.000V	20.000V	20.000V	36.000V	36.000V	100.00V
전류		5.0000A	2.0000A	5.0000A	1.0000A	3.0000A	1.0000A
전력		50W	40W	100W	36W	108W	100W
CV 동작
라인 변동률		±(0.01% 설정 + 1mV)	±(0.01% 설정 + 1mV)	±(0.01% 설정 + 1mV)	±(0.01% 설정 + 3mV)	±(0.01% 설정 + 3mV)	±(0.01% 설정 + 7mV)
부하 변동률		±(0.01% 설정 + 2mV)	±(0.01% 설정 + 2mV)	±(0.01% 설정 + 3mV)	±(0.01% 설정 + 3mV)	±(0.01% 설정 + 4mV)	±(0.01% 설정 + 7mV)
회복 시간		<50us					<100us
리플 & 노이즈		0.35mVrms/<6mV Vpp	0.5mVrms/	0.5mVrms/	0.8mVrms/	0.8mVrms/	1.2mVrms/
(Vrms/ Vpp)		0.35mVrms/<6mV Vpp	<8mV Vpp	<8mV Vpp	<10mV Vpp	<10mV Vpp	<15mV Vpp
상승 시간	정격 부하	20ms 보다 낮음	50ms 보다 낮음				100ms 보다 낮음
상승 시간	무 부하	20ms 보다 낮음	50ms 보다 낮음				100ms 보다 낮음
하강 시간	정격 부하	10ms 보다 낮음	20ms 보다 낮음				50ms 보다 낮음
하강 시간	무 부하	100ms 보다 낮음	150ms 보다 낮음				250ms 보다 낮음
설정 범위 (105%)		0V to 10.5V	0V to 21.0V	0V to 21.0V	0V to 37.8V	0V to 37.8V	0V to 105.0V
설정 분해능		0.2mV	0.5mV	0.5mV	1mV	1mV	2mV
설정 정확도 (23℃±5℃)		±(0.03% 설정 + 3mV)	±(0.03% 설정 + 5mV)	±(0.03% 설정 + 5mV)	±(0.03% 설정 + 8mV)	±(0.03% 설정 + 8mV)	±(0.03% 설정 + 20mV)
리모트 센싱 보상 전압		1V					3V
(single line)		1V					3V
온도 계수 (TYP.)		100 ppm/℃
CC 동작
라인 변동률		±(0.02% 설정 + 250uA)	±(0.02% 설정 + 100uA)	±(0.02% 설정 + 250uA)	±(0.02% 설정 + 50uA)	±(0.02% 설정 + 150uA)	±(0.02% 설정 + 50uA)
부하 변동률		±(0.02% 설정 + 250uA)	±(0.02% 설정 + 100uA)	±(0.02% 설정 + 250uA)	±(0.02% 설정 + 50uA)	±(0.02% 설정 + 150uA)	±(0.02% 설정 + 50uA)
리플&노이즈(Arms)		2mA	1mA	2mA	400uA	1mA	1mA
설정 범위 (105%)		0A to 5.25A	0A to 2.1A	0A to 5.25A	0A to 1.050A	0A to 3.15A	0A to 1.050A
설정 분해능		0.1mA	0.05mA	0.1mA	0.02mA	0.1mA	0.02mA
설정 정확도 (23℃±5℃)		±(0.05% 설정 + 3.0mA)	±(0.05% 설정 + 1.0mA)	±(0.05% 설정 + 3.0mA)	±(0.05% 설정 + 0.5mA)	±(0.05% 설정 + 1.5mA)	±(0.05% 설정 + 1.0mA)
온도 계수 (TYP.)		200 ppm/℃
측정 및 디스플레이
전압 범위	H	10.000V	20.000V	20.000V	36.000V	36.000V	100.00V
전압 범위	L	1.0000V	2.0000V	2.0000V	3.6000V	3.6000V	10.000V
전류 범위	H	5.0000A	2.0000A	5.0000A	1.0000A	3.0000A	1.0000A
	M	500.00mA	200.00mA	500.00mA	100.00mA	300.00mA	100.00mA
	L	50.000mA	20.000mA	50.000mA	10.000mA	30.000mA	10.000mA
	LL	5.0000mA	2.0000mA	5.0000mA	1.0000mA	3.0000mA	1.0000mA
측정 분해능	전압 (H)	1mV					10mV
	전압 (L)	0.1mV					1mV
	전류 (H)	0.1mA					0.1mA
	전류 (M)	0.01mA					0.01mA
	전류 (L)	0.001mA					0.001mA
	전류 (LL)	0.0001mA					0.0001mA
측정 정확도	전압 (H/L)	±(0.03% of rdg +2mV)	±(0.03% of rdg +4mV)	±(0.03% of rdg + 5mV)	±(0.03% of rdg + 6mV)	±(0.03% of rdg + 8mV)	±(0.03% of rdg + 15mV)
	온도 계수(TYP.)	100 ppm/℃
	전류 (H/M)	±(0.05% of rdg + 2.5mA)	±(0.05% of rdg + 1.0mA)	±(0.05% of rdg + 2.5mA)	±(0.05% of rdg + 0.4mA)	±(0.05% of rdg + 1.2mA)	±(0.05% of rdg + 1.0mA)
	전류 (L/LL)	±(0.1% of rdg + 40µA)	±(0.1% of rdg + 24µA)	±(0.1% of rdg + 40µA)	±(0.1% of rdg + 16µA)	±(0.1% of rdg + 28µA)	±(0.1% of rdg + 24µA)
	온도 계수(TYP.)	200 ppm/℃
온도 측정
온도(K-Type Thermocouple)	범위	-200℃~+1372℃
	분해능	0.25℃
	정확도	±(0.5% + 2℃)
보호 기능
과전압 보호 (OVP)	동작	출력 꺼짐, OVP 표시, ALARM 표시
	설정 범위	0.5V to 11.0V	1.0V to 22.0V	1.0V to 22.0V	1.8V to 39.6V	1.8V to 39.6V	5.0V to 110.0V
	설정 범위	(5% to 110% of the rated output 전압)
	설정 정확도	±(1% of rating)
과전류 보호 (OCP)	동작	출력 꺼짐, OCP 표시, ALARM 표시
	설정 범위	0.25A to 5.5A	0.1A to 2.2A	0.25A to 5.5A	0.05A to 1.1A	0.15A to 3.3A	0.05A to 1.1A
	설정 범위	(5% to 110% of the rated output 전류)
	설정 정확도	±(1% of rating)
과열 보호 (OTP)	동작	출력 꺼짐, OTP 표시, ALARM 표시
기타
LAN		MAC 주소, DNS IP 주소, 사용자 비밀번호, 게이트웨이 IP 주소, 장비 IP 주소, 서브넷 마스크
USB		타입 A: 호스트, 타입 B: 슬레이브, 속도: 1.1/2.0, USB-CDC
RS-232/RS-485		EIA-RS-232/RS-485 사양 준수(커넥터 제외)
입력 전압		100Vac / 120Vac / 220Vac / 240Vac(±10%), 50Hz / 60Hz, single phase
입력 주파수 범위		47Hz 에서 63Hz
최대 돌입 전류		25Amax 보다 낮음	20Amax 보다 낮음	30Amax 보다 낮음	35Amax 보다 낮음	40Amax 보다 낮음	30Amax 보다 낮음
최대 소비 전력		200VA	150VA	300VA	150VA	300VA	300VA
동작 온도		0˚C 에서 40˚C
보관 온도		-20˚C 에서 70˚C
동작 습도		20% to 80% RH; No condensation
보관 습도		20% to 85% RH; No condensation
치수 (mm) 및 무게		107(W)×124(H)×313(D) (돌출부를 포함하지 않음)，약 5.5kg

· 제품 구성

기본 액세서리

CD (User Manual) x 1, Power Cord x 1, Test Lead x 1
PPX-1005/PPX-2005/PPX-3603-->GTL-104A(1m, 10A )
PPX-2002/PPX-3601-->GTL-105A(1m, 3A)
PPX-1005/PPX-2005/PPX-3603(European Type Jack Terminal)--> GTL-204A(1m, 10A)
PPX-2002/PPX-3601/PPX-10H01(European Type Jack Terminal)--> GTL-203A(1m, 3A)
GTL-201A, Ground lead for European Type Jack Terminal

옵션 액세서리

GTL-258

GPIB Cable, 2000mm

GTL-259

RS-232 Cable with DB9 Connector to RJ45

GTL-260

RS-485 Cable with DB9 Connector to RJ45

GTL-262

RS-485 slave cable

GTL-246

USB Cable(USB 2.0 Type A-Type B Cable, 4P

GTL-205A

Temperature probe Adapter (thermal coupling, K-Type), about 1000mm

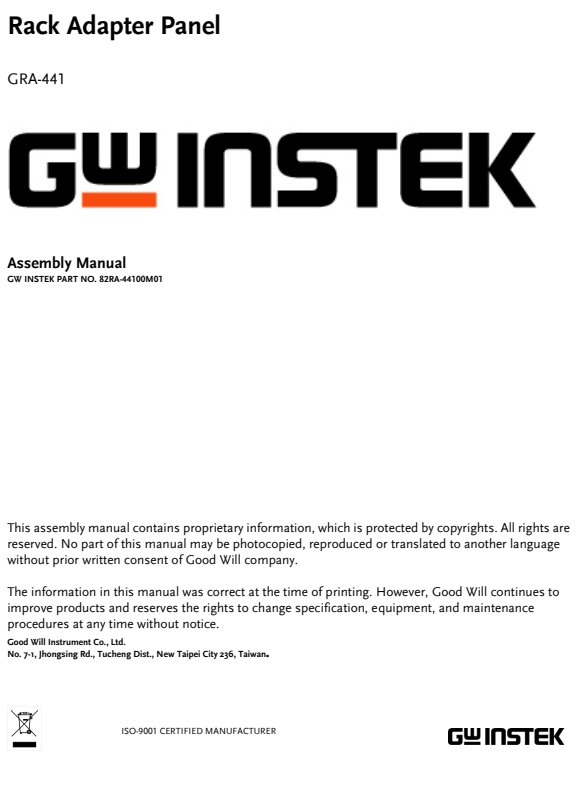

GRA-441-J

Rack for PPX Series(JIS)

GRA-441-E

Rack for PPX Series(EIA)

OPT. 01 GPIB

GPIB Interface(factory installed)

주문 정보

PPX-1005

50W 1채널 프로그래머블 리니어 DC 전원 공급기(10V/5A/50W)

견적문의

PPX-2002

40W 1채널 프로그래머블 리니어 DC 전원 공급기(20V/2A/40W)

견적문의

PPX-2005

100W 1채널 프로그래머블 리니어 DC 전원 공급기(20V/5A/100W)

견적문의

PPX-3601

36W 1채널 프로그래머블 리니어 DC 전원 공급기(36V/1A/36W)

견적문의

PPX-3603

108W 1채널 프로그래머블 리니어 DC 전원 공급기(36V/3A/108W)

견적문의

PPX-10H01

100W 1채널 프로그래머블 리니어 DC 전원 공급기(100V/1A/100W)

견적문의

옵션 액세서리

GTL-258

GPIB Cable, 2000mm

견적문의

GTL-259

RS-232 Cable with DB9 Connector to RJ45

견적문의

GTL-260

RS-485 Cable with DB9 Connector to RJ45

견적문의

GTL-262

RS-485 slave cable

견적문의

GTL-246

USB Cable(USB 2.0 Type A-Type B Cable, 4P

견적문의

GTL-205A

Temperature probe Adapter (thermal coupling, K-Type), about 1000mm

견적문의

GRA-441-J

Rack for PPX Series(JIS)

견적문의

GRA-441-E

Rack for PPX Series(EIA)

견적문의

OPT. 01 GPIB

GPIB Interface(factory installed)

견적문의
