3상 전력레코더 요약정보 및 구매

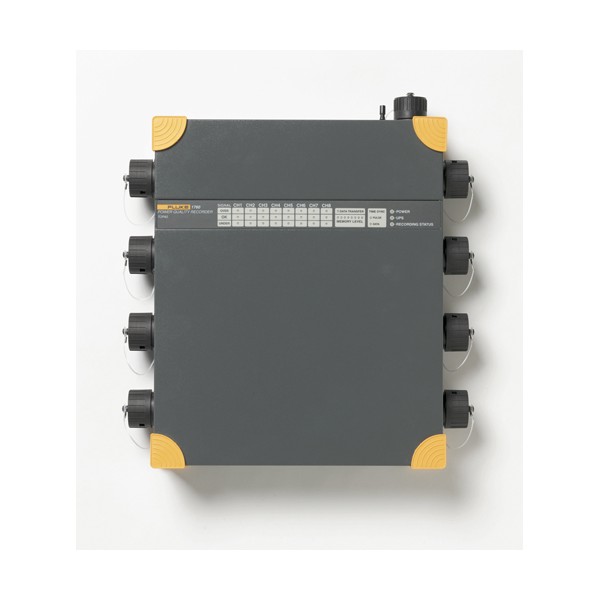

MODEL : Fluke 1760

브랜드 FLUKE
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보

Class-A 준수로 까다로운 전력 품질 테스트에 대한 요건 충족

Fluke 1760 3상 전력 품질 레코더는 고급 전력 품질 분석 및 일관적인 규정 준수 테스트를 위해 IEC 61000-4-30 Class-A를 완벽히 준수합니다. 중간 및 낮은 전압 네트워크에서 유틸리티 및 산업용 배전 시스템 분석을 위해 설계된 이 전력 품질 모니터는 임계값, 알고리즘 및 측정 선택을 사용자 지정할 수 있는 유연성을 제공합니다. 1760 전력 레코더는 사용자가 선택한 매개 변수에 대한 가장 포괄적인 정보를 캡처합니다.

응용 분야

상세 교란 분석 – 고속 과전압 분석을 수행하여 향후 완화 및 예방적 유지보수를 위해 장비 고장의 근본 원인을 파악합니다. 6000V 측정 범위의 빠른 과전압 분석을 통해 번개와 같은 매우 짧은 임펄스를 캡처할 수 있습니다.

Class-A 서비스 품질 준수 – 전원 진입점에서 인입 전력 품질을 검증합니다. Class A 규정을 준수하므로 Fluke 1760에서는 명확한 확인이 가능합니다.

여러 위치의 이벤트 상관 관계 분석 – GPS 시간 동기화를 사용하여 시설 내부 또는 외부에서 고장이 처음 발생한 위치를 신속하게 탐지할 수 있습니다.

갈바닉 분리 및 DC 커플링 – 상이한 전원 시스템에서 완벽한 측정을 수행할 수 있습니다. 예를 들어 배터리 전압과 전력 출력을 동시에 기록하여 UPS 시스템 문제를 해결할 수 있습니다.

전력 품질 및 전력 부하 연구 – 기준 전력 품질을 평가하여 설치 전 중요 시스템과의 호환성을 검증하고 부하를 추가하기 전에 전기 시스템 용량을 확인할 수 있습니다

Class-A의 완전한 준수: 엄격한 국제 표준인 IEC 61000-4-30 Class-A에 따라 테스트 수행

GPS 시간 동기화: 데이터를 다른 기기의 이벤트 또는 데이터 세트와 정밀하게 상호 연관시킬 수 있음

유연하며 완전히 구성 가능한 임계값 및 스케일 계수: 사용자가 교란 검출 및 기록을 위한 세부 기준을 정의해 특정 문제를 찾아낼 수 있음

무중단 전원 공급(40분): 중요한 이벤트를 놓치지 않음 - 정전 시작 및 종료도 기록하여 원인 파악 지원

10MHz, 6000Vpk 파형 캡처: 가장 짧은 이벤트도 자세히 파악할 수 있음

2GB 데이터 메모리: 장시간 동안 여러 전력 매개 변수를 동시에 자세히 기록할 수 있음

포괄적인 소프트웨어 포함: 온라인 모드에서 근본 원인 분석, 통계 요약, 보고서 작성및 실시간 데이터 모니터링을 수행할 수 있는 추세 다이어그램 제공

플러그 앤 플레이: 자동 센서 감지로 빠르게 설정할 수 있음, 센서는 전원 구동 기기이므로 배터리를 사용할 필요가 없음

견고한 현장 디자인: 절연된 하우징 및 회전 구성 요소 없는 고체형 디자인으로 거의 모든 조건에서 안정적인 테스트 가능

다음 네 가지 Fluke 1760 모델에서 선택할 수 있음

제품 기능

Fluke 1760 Basic

Fluke 1760TR Basic

Fluke 1760

Fluke 1760TR

EN50160 따른 전력 품질 통계

전압 이벤트 목록(상승, 강하 정전)

연속 기록:

전압

전류

전력 P, Q, S

역률

kWh

플리커

불균형

주파수

전압 전류 고조파 - 50번째/상호고조파

THD

전원 신호

트리거되는 기록

온라인 모드(오실로스코프, 과전압 이벤트)

최대 10MHz 빠른 과전압 분석





4,600V 전압 프로브





이중 범위 플렉시블 전류 프로브 4(1000A/200A ac)





GPS 시간 동기화 수신기





메모리

2GB 플래시 메모리


· 제품 사양

측정 기능 개요
통계 평가
 EN50160 및 DISDIP 표(예: ITIC, CEBEMA, ANSI)에 따른 전력 품질 통계
이벤트 목록
 상승, 강하 및 정전을 검출하여 이벤트 목록에 저장합니다. 또한 모든 트리거에서 이 목록에 추가된 이벤트를 생성합니다.
 이벤트 목록에는 이벤트가 발생한 정확한 시간 및 기간과 규모가 표시됩니다. 이러한 이벤트를 여러 속성별로 정렬하여 근본 원인을 추가로 분석할 이벤트를 선택할 수 있습니다.
 트리거가 발생한 경우 RMS 값, 과전압 및 빠른 과전압을 저장할 수 있습니다.
연속 기록
 Fluke 1760은 다음에 대한 해당 최소값 및 최대값과 함께 rms 값을 기록합니다.
 • 전압
 • 전류
 • 전력 P, Q, S
 • 역률
 • kWh
 • 플리커
 • 불균형
 • 주파수
 • 고조파/상호고조파
 다음 시간 집계와 함께 지속적으로 기록:
 일
 10 min
 자유 간격(예: 15분, 2시간)
트리거되는 기록
rms: 10ms(1/2사이클), 20ms(1사이클), 200ms(10/12사이클) 또는 3 초(150/180사이클) 간에 집계 시간을 조정할 수 있습니다.
 rms 값, 고조파 및 상호고조파 계산은 전력 주파수에 동기적으로 수행됩니다.
 고조파 및 상호고조파에 대한 기본 집계는 200ms입니다.
오실로스코프: 샘플 속도는 8채널 모두에 대해 10.24kHz입니다.
빠른 과전압: 빠른 과전압의 채널 1-4 FFT에 대해 100kHz~10MHz에서 샘플 속도를 선택할 수 있습니다.
전원 신호
 위상 및 N 도체, 전압 및 전류
온라인 모드
 가변 재생율. 이 기능을 사용하여 기기 설정을 확인하고 오실로스코프, 과전압 및 이벤트에 대한 신속한 개요를 제공할 수 있습니다.
일반 데이터
고유 불확도
 기준 조건을 참조하며, 2년간 보장됨
품질 시스템
 ISO 9001: 2000에 따라 개발 및 제조
환경 조건
작동 온도 범위: 0°C~+50°C(32°F~+122°F)
작업 온도 범위: -20°C~+50°C(-4°F~+122°F)
보관 온도 범위: 20°C~+60°C(-4°F~140°F)
기준 온도: 23°C ± 2K(74°F ± 2 K)
기후 등급: B2(IEC 654-1), -20°C~+50°C(-4°F~+122°F)
최대 작동 고도: 2000m: 최대 600V CAT IV *, 전원공급장치: 300V CAT III 5000m: 최대 600V CAT III *, 전원공급장치: 300V CAT II
* 센서에 따라 다름
기준 조건
환경 온도: 23°C ± 2K(74°F ± 2K)
전원공급장치: 230V ± 10%
전원 주파수: 50 Hz/60 Hz
신호: 선언된 입력 전압Udin
평균: 10분 간격
하우징
 절연, 견고한 플라스틱 하우징
EMC
방출: IEC/EN 61326-1에 따른 Class-A
차단: IEC/EN 61326-1
전원 공급장치
범위: AC: 83V~264V, 45~65Hz
 DC: 100V~375V
안전: IEC/EN 61010-1 2nd edition
 300 V CAT III
전력 소비량: 최대 54VA
배터리 팩: NIMH, 7.2V, 2.7Ah
 전원공급장치 고장 시 내부 배터리가 최대 40분간 전원 공급을 유지합니다. 그 이후 또는 배터리 방전 시에는 Fluke 1760이 꺼지며, 전압이 다시 공급되는 즉시 마지막 설정으로 측정을 계속합니다. 사용자가 배터리를 교체할 수 있습니다.
디스플레이
 Fluke 1760에는 8채널의 상태, 위상 시퀀스, 전원공급장치(주 전원 또는 배터리), 메모리 사용량, 시간 동기화 및 데이터 전송에 대한 LED 표시기가 있습니다.
전원 LED: • 영구 조명: 주 전원에서 일반 전원 공급
 • 꺼짐: 정전 시 내부 배터리를 통해 공급
채널 LED 채널당 3색 LED:
 • 과부하 조건
 • 저부하 조건
 공칭 범위의 신호 수준
데이터 메모리
 모델에 따라 2GB 플래시 메모리
메모리 모델
 선형
인터페이스
 이더넷(100MB/s), Windows® 98/ME/NT/2000/XP RS 232와 호환, RS 232를 통해 외부 모뎀 사용
RS 232의 전송 속도
 9600 Baud~115k Baud
치수
 325mm x 300m x 65mm(2.8 x 11.8 x 2.6인치) (HxWxD)
중량
 약 4.9kg(10.8lb) (액세서리 제외)
보증
 2년
교정 간격
 Class-A의 경우 1년 권장, 그 밖의 경우 2년
신호 조절
50Hz 시스템의 범위
 50Hz ± 15%(42.5Hz~57.5Hz)
60Hz 시스템의 범위
 60 Hz ± 15%(51 Hz~69 Hz)
해상도
 16ppm
50Hz 전원 주파수의 샘플링 주파수
 10.24kHz, 샘플링 속도는 주 전원 주파수에 동기화됨
주파수 측정 불확도
 < 20ppm
내부 시계 불확도
 1초/일 미만
측정 간격
 IEC 61000-4-30 Class-A에 따른 간격 값 집계
최소, 최대값: 1/2사이클(예: 50Hz에서 10ms rms 값)
과전압: 샘플 속도 채널당 100kHz~10MHz
고조파
 IEC 61000-4-7:2002에 따름: 200ms
플리커
 EN 61000-4-15:2003에 따름: 10분(Pst), 2시간(Plt)
측정 입력
입력 수
 전압 및 전류 측정에 대한 갈바닉 절연 입력 8개
센서 안전
 센서에 따라 최대 600V CAT IV
기본 안전
 300 V CAT III
공칭 전압(rms)
 100 mV
범위(피크 값)
 280 mV
과부하 용량(rms)
 1000V, 연속
전압 상승 속도
 최대 15kV/µs
입력 저항
 1 MΩ
입력 정전 용량
 5pF
입력 필터
 각 채널에는 패시브 로우 패스 필터, 앤티 앨리어싱 필터 및 16비트 A/D 변환기가 있습니다. 모든 채널은 일반적인 석영 제어 클럭 펄스와 동기식으로 샘플링됩니다.
 필터는 과전압을 방지하며, 신호 상승 속도를 제한하고, 고주파수 구성 요소 및 특히 A/D 변환기 샘플링 속도의 절반을 초과하는 노이즈 전압을 80dB로 줄여 매우 큰 진폭 범위에서 측정 오류를 최소화합니다. 이는 변환기 출력에서의 과전압과 같은 극단적인 작동 조건에서도 유효합니다.
불확도
기준 조건에서의 불확도
 전압 센서를 포함하는 불확도는 IEC 61000-4-30 Class-A를 준수합니다. 모든 전압 센서는 최대 5kHz에서 DC에 적합합니다.
센서 1000V Udin = 480V 및 600V P-N에서 0.1%
센서 600V Udin = 230V P-N에서 0.1%
고조파에 대한 고유 불확도
 EN 61000-4-7:2002에 따른 Class I
기준 조건
 23°C ± 2K(74°F ± 2K), RH 60% 미만
 예열된 기기 3시간 초과
 전원공급장치: 100V~250V ac
온도 추이
 100ppm/K
노화
 0.05%/년 미만
공통 모드 거부
 50Hz에서 100dB 초과
온도 추이
 온도를 통한 증폭 변화: 0.005%/K 미만
노화
 노화로 인한 증폭 변화: 0.04%/년 미만
노이즈
 노이즈 전압, 입력 단락: 40µV 미만
DC
 ±(0.2% 판독값 + 0.1% 센서)
