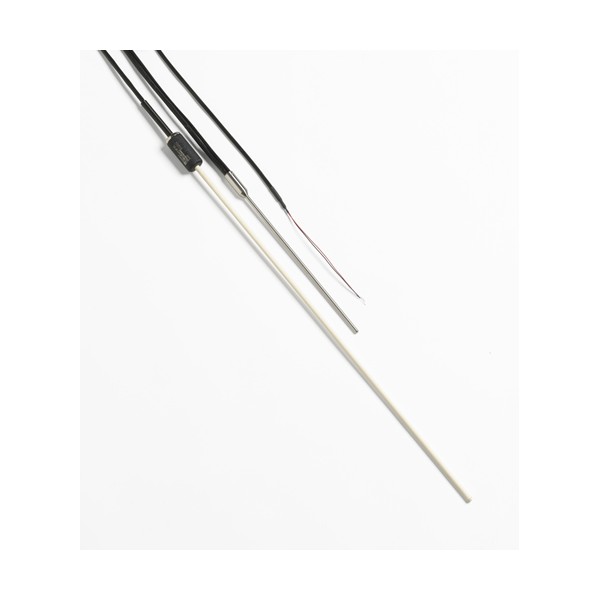

5649/5650 R형/S형 열전대 > 표준 온도센서

사양

범위

0 °C ~ 1450 °C

형식

백금/13 % 로듐 vs. 백금 (R 형)
백금/10 % 로듐 vs. 백금 (S 형)

교정

선택 사양 고정점 교정 불확도
(k=2): 0.15 °C ~ 962 °C
1450 °C에서 ± 2.0 °C로 선형 증가

Hot 접합부
Sheath 치수

6.35 mm (0.25 in) 치수;
길이는 주문 정보 기준

기준 접합부 Sheath 크기

직경 4.8 mm. x 길이 210 mm (0.188 x 8.25 in)

장기간 안정성

± 0.5 °C ~ 1100 °C
± 2.0 °C ~ 1450 °C (사용에 따라 1년 이상)

단기 안정도

± 0.2 °C ~ 1100 °C
± 0.6 °C ~ 1450 °C

담금 깊이

최소 152 mm (10.16 cm) 권장

보호 케이스

2609 모델 케이스 포함

중량

 1 kg (2 lb)

5649-20-X

R 형 TC, 508 mm (20 in)

X =종단 “B”(피복 없는 전선),”W”(범용 동선간 TC 커넥터) E는 “R”(표준 R/S TC 커넥터)명시. 기준접합부가 있는 모델의 경우 “R”을 지정하면 안 되며, 기준접합부가 있는 모델의 경우 “W”를 지정하면 안 됩니다.

5649-20CX

R형 TC, 508mm(20in), 기준접합부 포함

X =종단 “B”(피복 없는 전선),”W”(범용 동선간 TC 커넥터) E는 “R”(표준 R/S TC 커넥터)명시. 기준접합부가 있는 모델의 경우 “R”을 지정하면 안 되며, 기준접합부가 있는 모델의 경우 “W”를 지정하면 안 됩니다.

5649-25-X

R 형 TC, 635 mm (63.50 cm)

X =종단 “B”(피복 없는 전선),”W”(범용 동선간 TC 커넥터) E는 “R”(표준 R/S TC 커넥터)명시. 기준접합부가 있는 모델의 경우 “R”을 지정하면 안 되며, 기준접합부가 있는 모델의 경우 “W”를 지정하면 안 됩니다.

5649-25CX

R형 TC, 635 mm(63.50 cm), 기준접합부 포함

X =종단 “B”(피복 없는 전선),”W”(범용 동선간 TC 커넥터) E는 “R”(표준 R/S TC 커넥터)명시. 기준접합부가 있는 모델의 경우 “R”을 지정하면 안 되며, 기준접합부가 있는 모델의 경우 “W”를 지정하면 안 됩니다.

5650-20-X

S 형 TC, 508 mm (20 in)

X =종단 “B”(피복 없는 전선),”W”(범용 동선간 TC 커넥터) E는 “R”(표준 R/S TC 커넥터)명시. 기준접합부가 있는 모델의 경우 “R”을 지정하면 안 되며, 기준접합부가 있는 모델의 경우 “W”를 지정하면 안 됩니다.

5650-20CX

S 형 TC, 508 mm (50.80 cm) , 기준접합부 포함

X =종단 “B”(피복 없는 전선),”W”(범용 동선간 TC 커넥터) E는 “R”(표준 R/S TC 커넥터)명시. 기준접합부가 있는 모델의 경우 “R”을 지정하면 안 되며, 기준접합부가 있는 모델의 경우 “W”를 지정하면 안 됩니다.

5650-25-X

S 형 TC, 635 mm (63.50 cm)

X =종단 “B”(피복 없는 전선),”W”(범용 동선간 TC 커넥터) E는 “R”(표준 R/S TC 커넥터)명시. 기준접합부가 있는 모델의 경우 “R”을 지정하면 안 되며, 기준접합부가 있는 모델의 경우 “W”를 지정하면 안 됩니다.

5650-25CX

S 형 TC, 635 mm (25 in) , 기준접합부 포함

X =종단 “B”(피복 없는 전선),”W”(범용 동선간 TC 커넥터) E는 “R”(표준 R/S TC 커넥터)명시.
