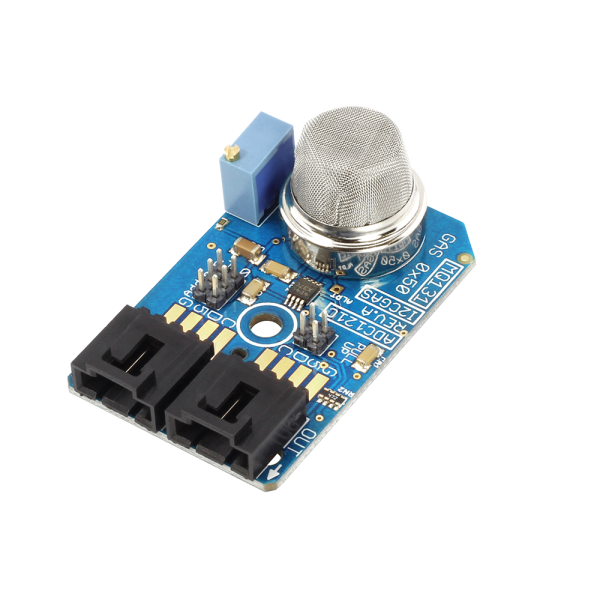

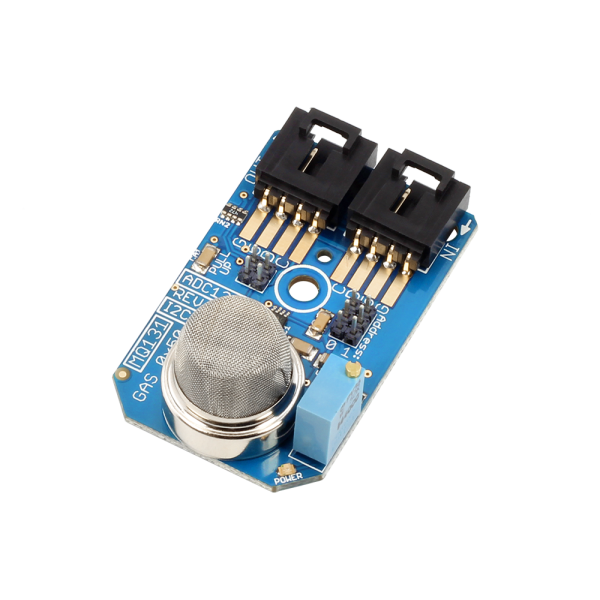

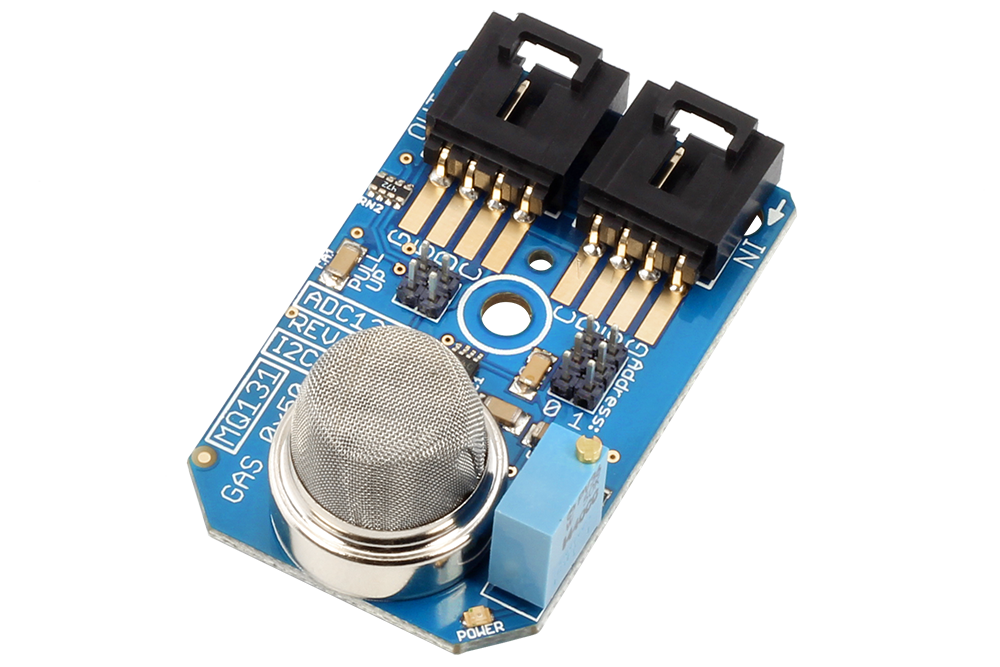

NCD PR2C-12 MQ131 오존 가스 센서 ADC121C 12 비트 ADC I²C 미니 모듈

MODEL
PR2C-12
브랜드
NCD

오존 농도를⁣ I2C로 읽는 모듈

NCD PR2C-12 MQ131 오존 가스 센서 I2C 미니 모듈⁣ 모델 : PR2C-12⁣ 센서 : MQ131⁣ 감지 가스·범위 : 오존 10~1,000ppm

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2C-12는 오존 10~1,000ppm을 감지하는 MQ131 센서와 ADC121C 12비트 변환기를 갖춘 오존 가스 센서 I2C 미니 모듈(MQ131 Ozone Gas Sensor I2C Mini Module)입니다. NCD MQ 가스 센서 모듈 10종 가운데 오존을 감지하는 모델은 PR2C-12뿐입니다. (주)테솔이 국내에 공식 공급합니다.

MQ131 센서는 48시간 이상 예열해야 출력이 안정됩니다. 오존 외의 가스를 함께 기록하려면 같은 버스에 다른 MQ 모듈을 이어 반응을 비교하세요.

10~1,000ppm

오존 감지 범위

12비트

ADC121C 분해능

9개

포트당 최대 연결

48시간 이상

권장 예열

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

10종

MQ-2 ~ MQ-135 가스 센서

9개

I2C 포트당 연결 수

139 mA

모듈 하나의 측정 전류

100KHz ~ 3.4MHz

I2C 통신 속도

특징

MQ131 오존 센서의⁣ PR2C-12 구성

핵심 특징현장에서 달라지는 점
오존 감지오존 10~1,000ppm 범위를 읽는 센서입니다.
주소 점퍼 2개한 포트에 최대 9개를 연결하므로 오존 센서와 다른 가스 센서를 같은 버스에서 운용합니다.
사전 보정 출하센서 권장값 기준으로 보정되어 출하되고, 최종 정밀 보정은 사용 환경에서 수행합니다.

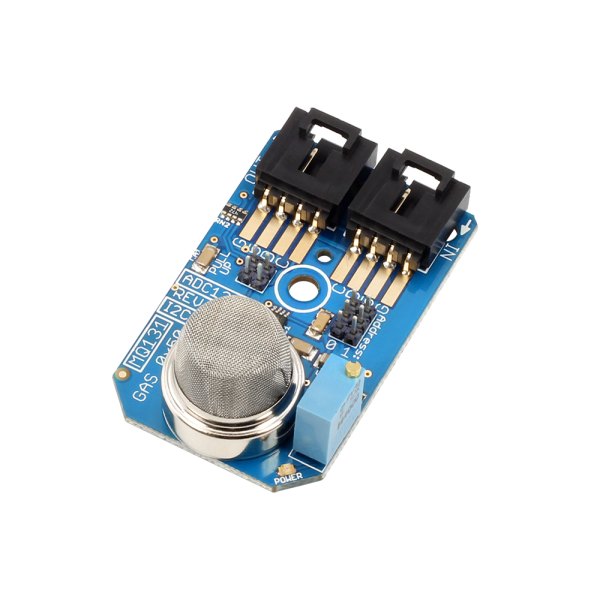

NCD PR2C-12 - 금속 망 가스 센서가 실장된 하늘색 기판
금속 망 가스 센서가 실장된 하늘색 기판

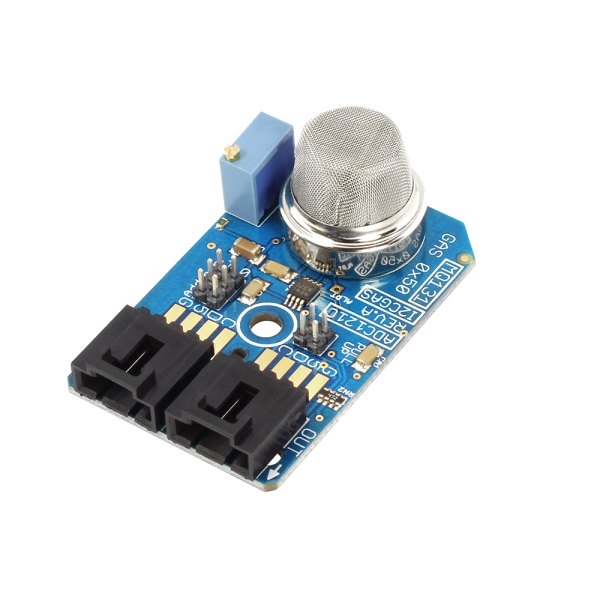

NCD PR2C-12 - 금속 망 가스 센서와 가변 저항이 있는 기판 상단면
금속 망 가스 센서와 가변 저항이 있는 기판 상단면

예열·전원

PR2C-12 예열과⁣ MQ131 구동 전원

MQ131도 예열기를 내장하고 있어 전원 투입 직후에는 값이 안정되지 않습니다. 권장 예열은 48시간 이상이며 표준 시험 조건은 20 °C ±2 °C, 습도 55% ±5%입니다. 모듈은 139 mA를 사용하므로 전원은 센서당 150 mA 이상으로 설계합니다.

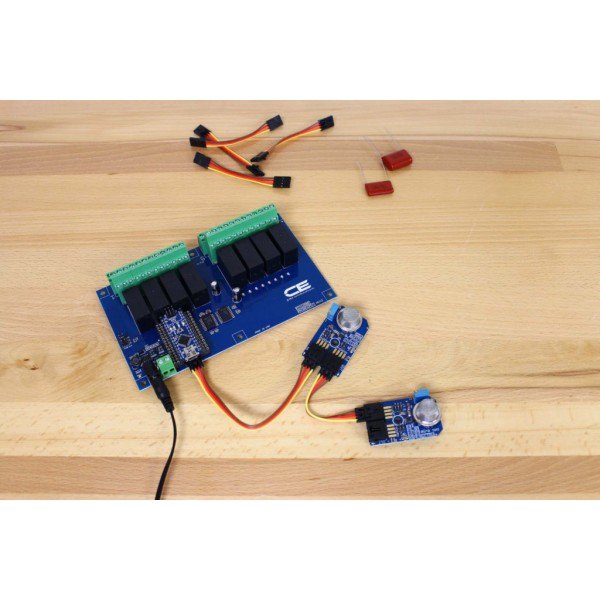

NCD PR2C-12 - 릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습

활용 분야

오존 실험에 쓰는⁣ PR2C-12

  • 오존 실험 — MQ131로 오존 농도 변화를 로그로 남깁니다.
  • IoT 환경 모니터링 — Arduino와 Raspberry Pi로 센서값을 모아 서버에 전송합니다.

사양

PR2C-12 오존 감지⁣ 세부 사양

항목사양
모델PR2C-12
센서MQ131
감지 가스·범위오존 10~1,000ppm
권장 예열48시간 이상
ADC12비트 ADC121C
한 포트 연결 수주소 점퍼 2개로 9개까지
구동 전류모듈 측정 139 mA, 전원은 센서당 150 mA 이상
동작 전압5VDC(I2C 버스 커넥터에서 공급), 풀업은 온보드 4.7K 점퍼

제품 상세 이미지

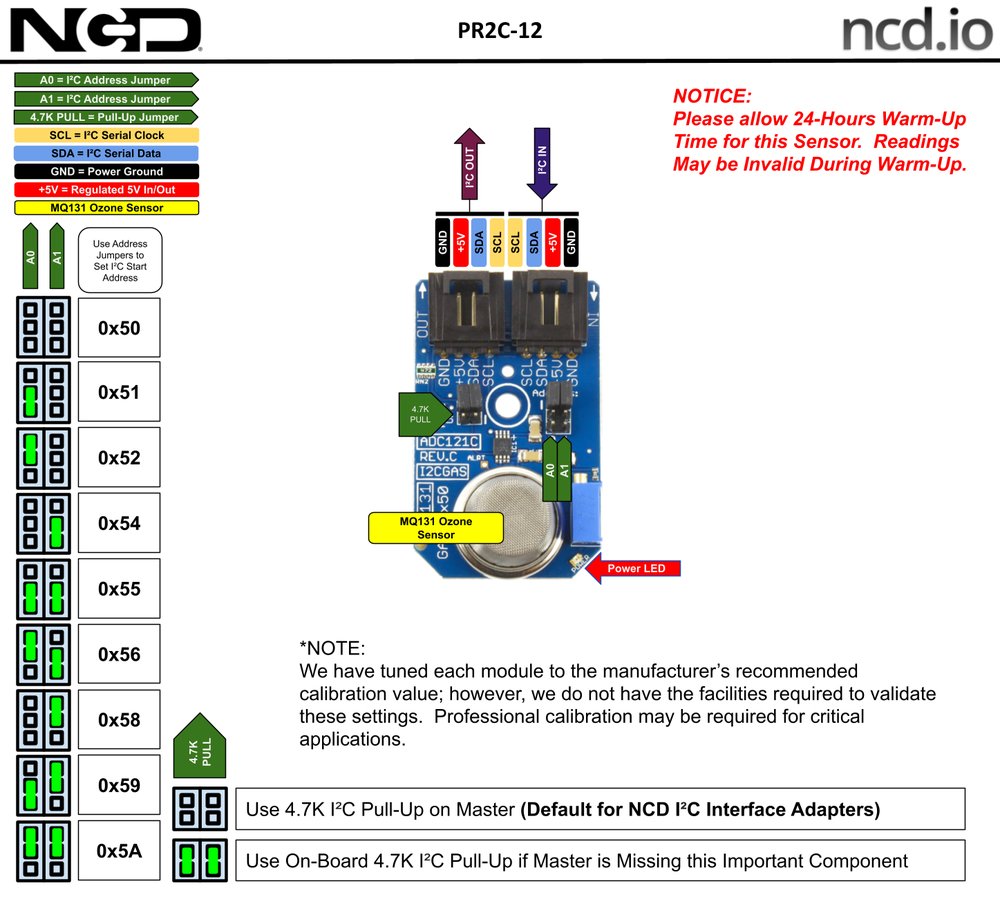

NCD PR2C-12 상세 이미지 1

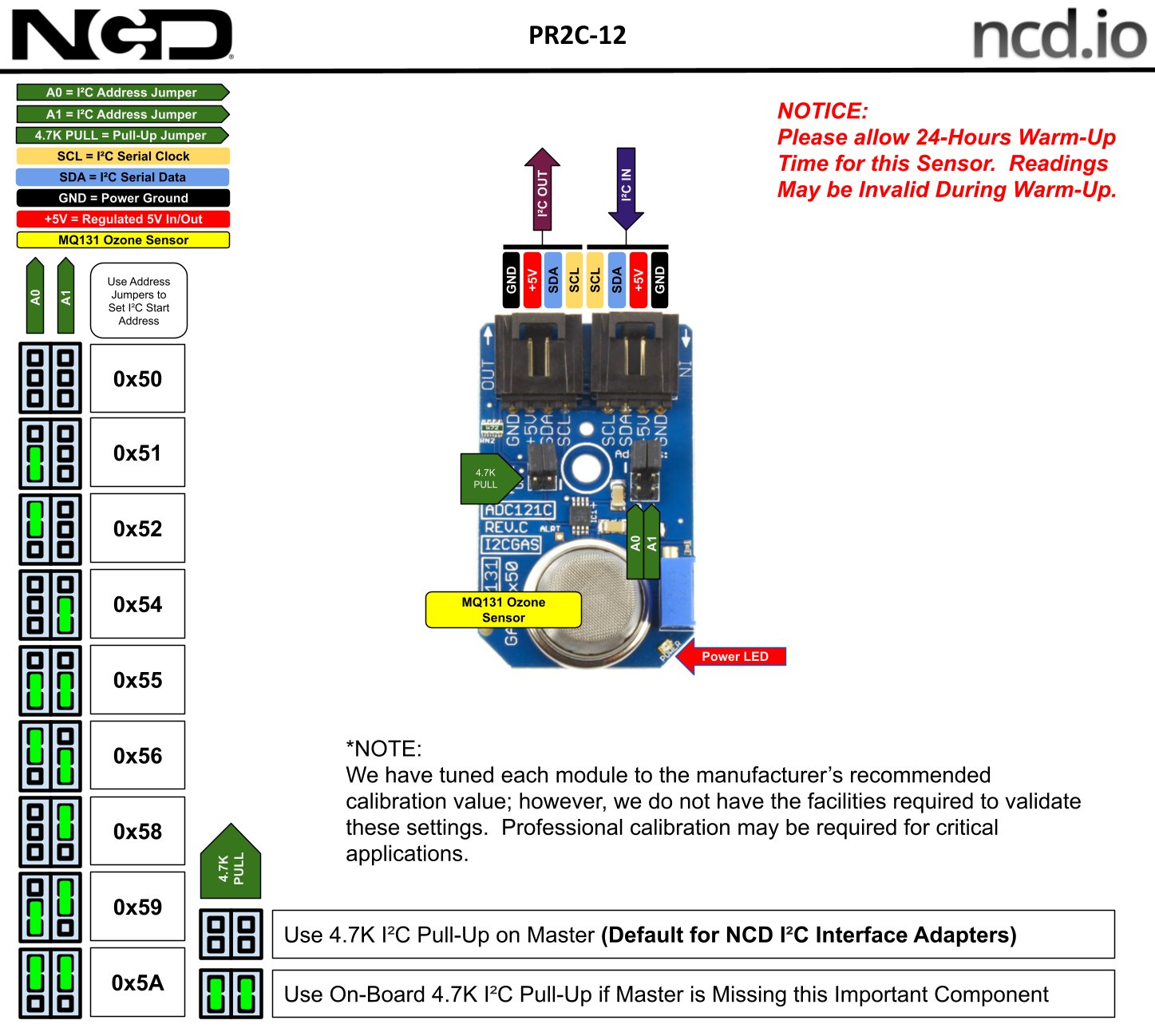

NCD PR2C-12 - 가스 센서 모듈의 I2C 주소와 센서 위치 설명도
가스 센서 모듈의 I2C 주소와 센서 위치 설명도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2C-12와⁣ 같은 계열 모델

  • PR2C-4 — MQ-2 센서, LPG·프로판 200~5,000ppm을 비롯한 가연성 가스 5종 감지
  • PR2C-5 — MQ-3 센서, 알코올 0.05~10 mg/L 감지
  • PR2C-6 — MQ-4 센서, 메탄·천연가스 200~10,000ppm 감지
  • PR2C-7 — MQ-5 센서, LPG·LNG·이소부탄·프로판 도시가스 200~10,000ppm 감지
  • PR2C-8 — MQ-6 센서, 이소부탄·LNG·LPG 프로판 200~10,000ppm 감지
  • PR2C-9 — MQ-7 센서, 일산화탄소 20~2,000ppm 감지, 예열 48시간 이상
  • PR2C-10 — MQ-8 센서, 수소 100~10,000ppm 감지
  • PR2C-11 — MQ-9 센서, 일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm 감지, 예열 48시간 이상
  • PR2C-13 — MQ-135 센서, 암모니아·벤젠·알코올 감지
