NCD PR2C-13 MQ-135 NH3 암모니아 벤젠 알코올 가스 센서 ADC121C 12 비트 ADC I²C 미니 모듈

MODEL
PR2C-13
브랜드
NCD

암모니아와 벤젠을⁣ 함께 감지하는 모듈

NCD PR2C-13 MQ-135 암모니아·벤젠 가스 센서 I2C 미니 모듈⁣ 모델 : PR2C-13⁣ 센서 : MQ-135⁣ 암모니아 : 10~300ppm

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2C-13은 암모니아·벤젠·알코올을 감지하는 MQ-135 센서와 ADC121C 12비트 변환기를 갖춘 암모니아·벤젠 가스 센서 I2C 미니 모듈(MQ-135 NH3 Ammonia Benzene Alcohol Gas Sensor I2C Mini Module)입니다. 가스별 범위는 암모니아 10~300ppm, 벤젠 10~1,000ppm, 알코올 10~300ppm입니다. (주)테솔이 국내에 공식 공급합니다.

NCD MQ 모듈 가운데 벤젠 감지 범위가 정해진 모델은 PR2C-13뿐입니다. 센서 출력은 I2C 디지털 값이며 권장 예열은 24시간 이상입니다.

10~300ppm

암모니아

10~1,000ppm

벤젠

10~300ppm

알코올

12비트

ADC121C 분해능

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

10종

MQ-2 ~ MQ-135 가스 센서

9개

I2C 포트당 연결 수

139 mA

모듈 하나의 측정 전류

100KHz ~ 3.4MHz

I2C 통신 속도

사양

PR2C-13 가스별 범위와⁣ 사양

항목사양
모델PR2C-13
센서MQ-135
암모니아10~300ppm
벤젠10~1,000ppm
알코올10~300ppm
권장 예열24시간 이상
아날로그-디지털 변환ADC121C(12비트)
동일 버스 연결최대 9개, 점퍼 2개로 주소 지정
소비 전류모듈 측정값 139 mA, 전원은 센서당 150 mA 이상
전압·풀업5VDC, 풀업은 온보드 4.7K 점퍼로 선택

예열·전원

PR2C-13 MQ-135의⁣ 예열과 설치 조건

MQ-135도 내장 예열기를 24시간 이상 가열해야 값이 안정됩니다. 이상적인 감지 조건은 주변 20 °C ±2 °C, 습도 65% ±5%입니다. 전원은 센서당 150 mA 이상으로 설계하며 모듈 측정 전류는 139 mA입니다.

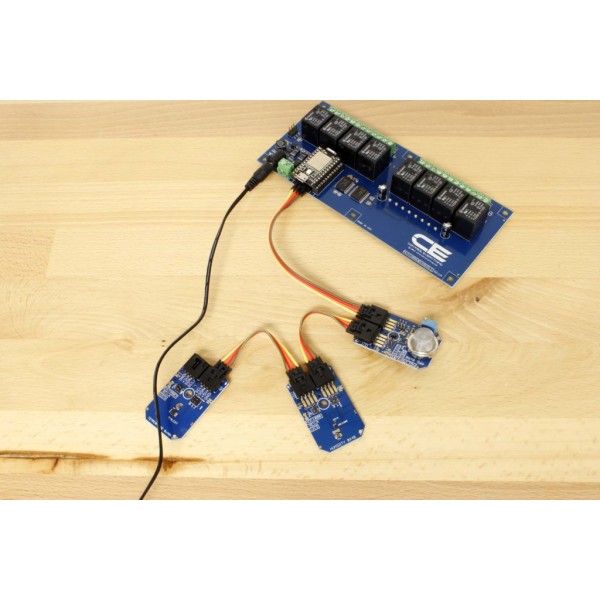

NCD PR2C-13 - 릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습

특징

MQ-135의 감지 가스⁣ 3종과 I2C 출력

핵심 특징현장에서 달라지는 점
암모니아·벤젠·알코올암모니아·알코올은 10~300ppm, 벤젠은 10~1,000ppm으로 가스마다 범위가 다릅니다.
12비트 변환센서의 아날로그 출력을 ADC121C가 디지털 값으로 바꿉니다.
4핀 플러그납땜 없이 I2C 버스에 연결하고 풀업은 온보드 4.7K 점퍼로 고릅니다.

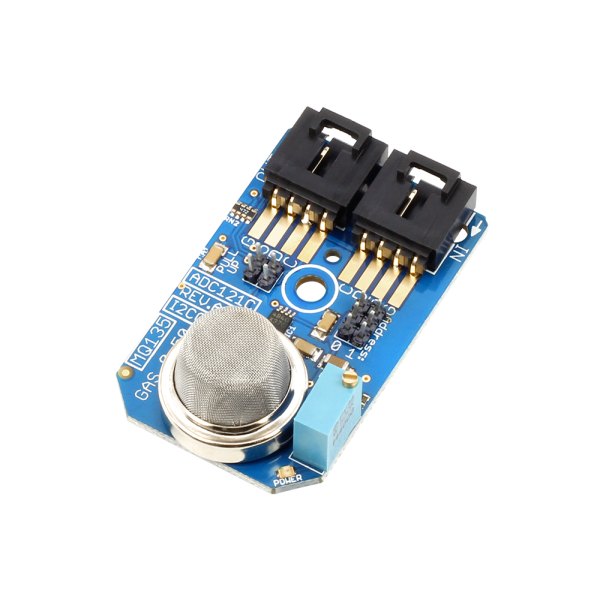

NCD PR2C-13 - 금속 망 가스 센서가 실장된 하늘색 기판
금속 망 가스 센서가 실장된 하늘색 기판

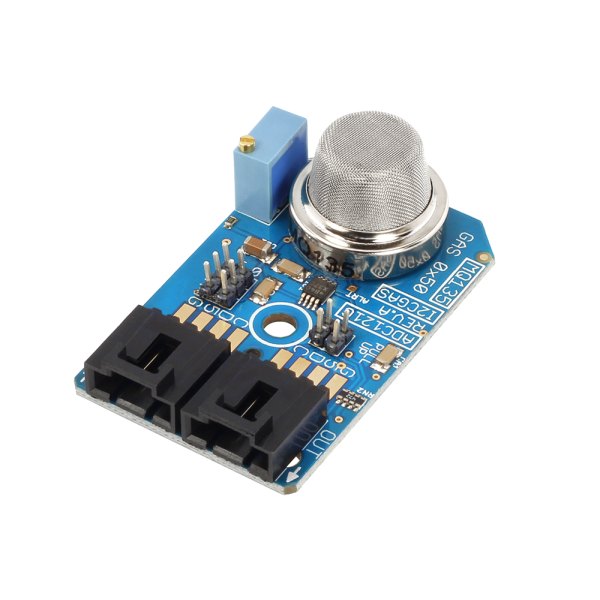

NCD PR2C-13 - 금속 망 가스 센서와 가변 저항이 있는 기판 상단면
금속 망 가스 센서와 가변 저항이 있는 기판 상단면

활용 분야

암모니아·벤젠 반응을⁣ 보는 PR2C-13

  • 가스 종류별 반응 시험 — 같은 환경에서 센서별 반응을 비교해 용도에 맞는 센서를 고릅니다.
  • 실내 공기 점검 — 가스 농도의 시간 변화를 값으로 기록해 환기 전후를 비교합니다.

제품 상세 이미지

NCD PR2C-13 상세 이미지 1

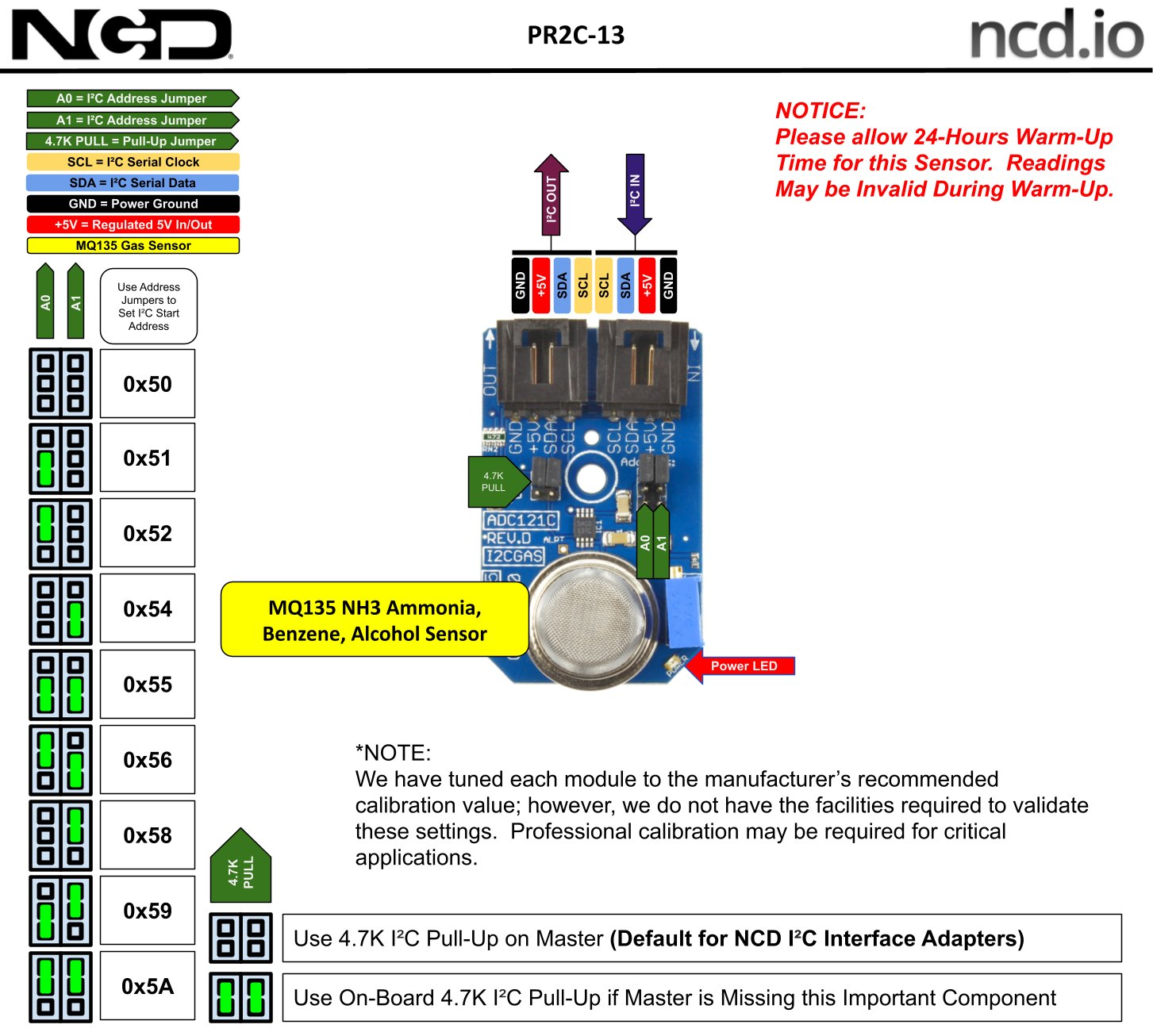

NCD PR2C-13 - 가스 센서 모듈의 I2C 주소와 센서 위치 설명도
가스 센서 모듈의 I2C 주소와 센서 위치 설명도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2C-13과⁣ 같은 계열 모델

  • PR2C-4 — MQ-2 센서, LPG·프로판 200~5,000ppm을 비롯한 가연성 가스 5종 감지
  • PR2C-5 — MQ-3 센서, 알코올 0.05~10 mg/L 감지
  • PR2C-6 — MQ-4 센서, 메탄·천연가스 200~10,000ppm 감지
  • PR2C-7 — MQ-5 센서, LPG·LNG·이소부탄·프로판 도시가스 200~10,000ppm 감지
  • PR2C-8 — MQ-6 센서, 이소부탄·LNG·LPG 프로판 200~10,000ppm 감지
  • PR2C-9 — MQ-7 센서, 일산화탄소 20~2,000ppm 감지, 예열 48시간 이상
  • PR2C-10 — MQ-8 센서, 수소 100~10,000ppm 감지
  • PR2C-11 — MQ-9 센서, 일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm 감지, 예열 48시간 이상
  • PR2C-12 — MQ131 센서, 오존 10~1,000ppm 감지

관련 제품

PR2C-13과 연결하는⁣ NCD I2C 센서
