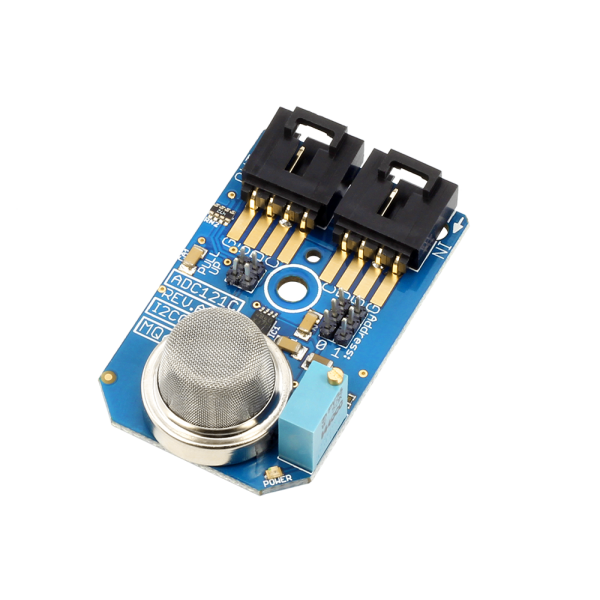

NCD PR2C-8 MQ-6 LPG 이소 부탄 LPG 프로판 LNG 천연 가스 센서 ADC121C 12 비트 ADC I2C 미니 모듈

MODEL
PR2C-8
브랜드
NCD

이소부탄과 프로판을⁣ I2C로 읽는 센서

NCD PR2C-8 MQ-6 LPG 가스 센서 I2C 미니 모듈⁣ 모델 : PR2C-8⁣ 센서 : MQ-6⁣ 권장 예열 : 24시간 이상

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2C-8은 이소부탄·LNG 천연가스·LPG 프로판을 200~10,000ppm 범위에서 감지하는 MQ-6 센서와 ADC121C 12비트 변환기를 갖춘 LPG 가스 센서 I2C 미니 모듈(MQ-6 LPG Gas Sensor I2C Mini Module)입니다. 센서 출력을 I2C 디지털 값으로 읽습니다. (주)테솔이 국내에 공식 공급합니다.

감지 범위는 PR2C-7(MQ-5)와 같은 200~10,000ppm입니다. PR2C-7과 달리 프로판 도시가스는 감지 대상에 들지 않습니다.

200~10,000ppm

감지 범위

3종

이소부탄·LNG·LPG 프로판

12비트

ADC121C 분해능

150 mA 이상

센서당 권장 전원

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

10종

MQ-2 ~ MQ-135 가스 센서

9개

I2C 포트당 연결 수

139 mA

모듈 하나의 측정 전류

100KHz ~ 3.4MHz

I2C 통신 속도

사양

PR2C-8 감지 가스와⁣ 사양

항목사양
모델PR2C-8
센서MQ-6
감지 가스·범위이소부탄·LNG 천연가스·LPG 프로판 200~10,000ppm
권장 예열24시간 이상
디지털 변환기ADC121C, 12비트
연결 가능 수한 I2C 포트에 9개(주소 점퍼 2개)
전원 용량센서마다 150 mA 이상, 모듈 측정값은 139 mA
입력 전원5VDC, 풀업 저항은 4.7K 점퍼

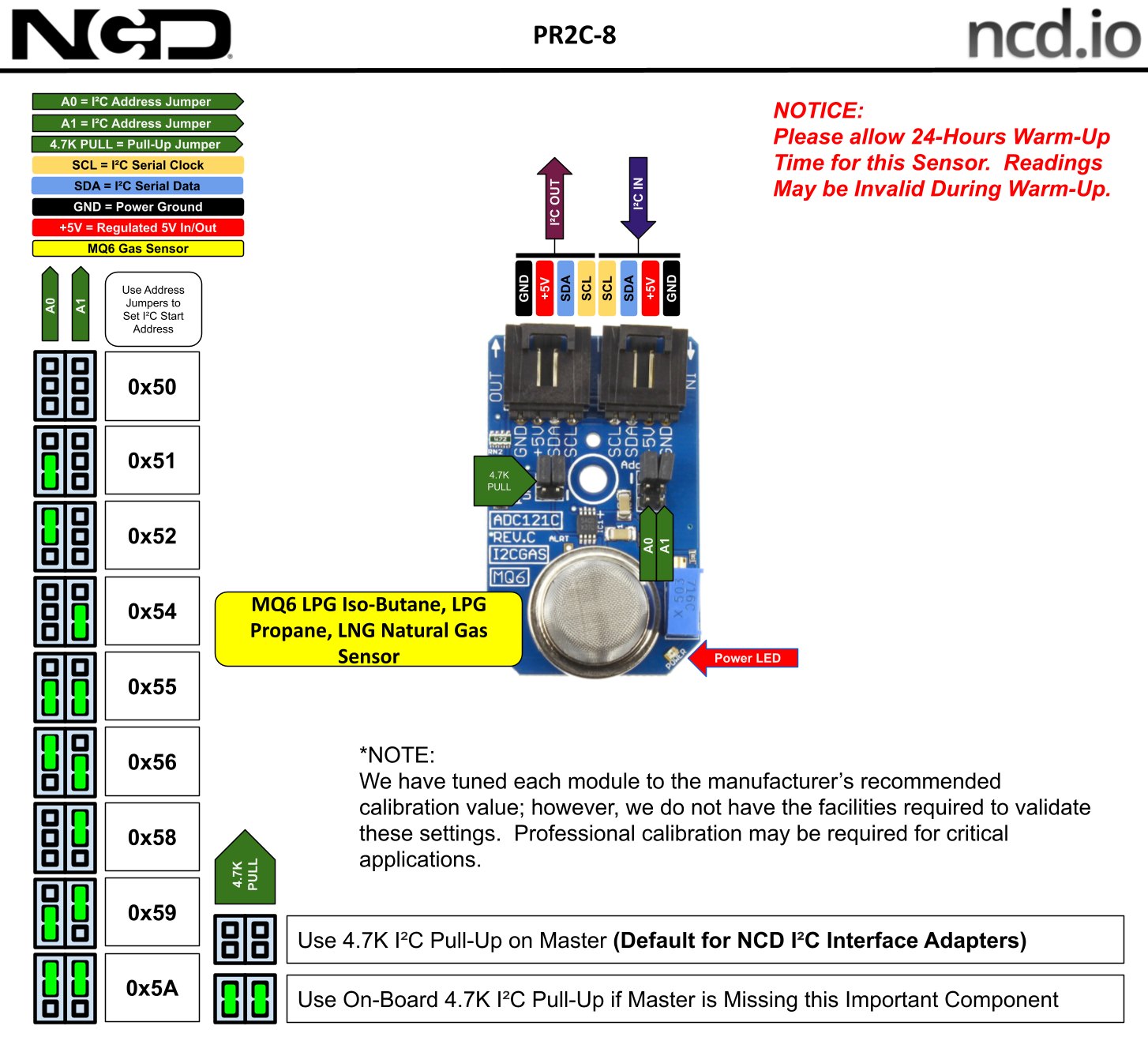

NCD PR2C-8 - 가스 센서 모듈의 I2C 주소와 센서 위치 설명도
가스 센서 모듈의 I2C 주소와 센서 위치 설명도

특징

PR2C-8에 적용된⁣ MQ-6 센서

핵심 특징현장에서 달라지는 점
이소부탄·프로판 대응이소부탄·LNG 천연가스·LPG 프로판을 하나의 센서로 읽습니다.
12비트 변환ADC121C가 센서 출력을 디지털 값으로 바꿔 I2C로 전달합니다.
주소 점퍼 2개한 포트에 최대 9개까지 연결하므로 가스별 센서를 한 버스에 모아 반응을 같이 기록합니다.

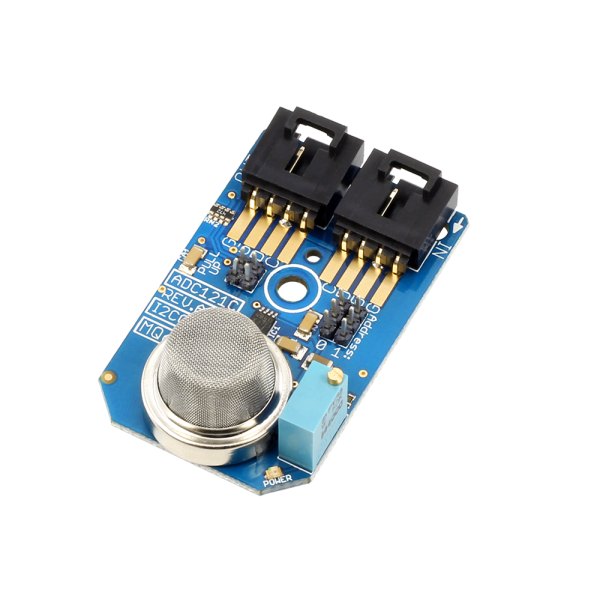

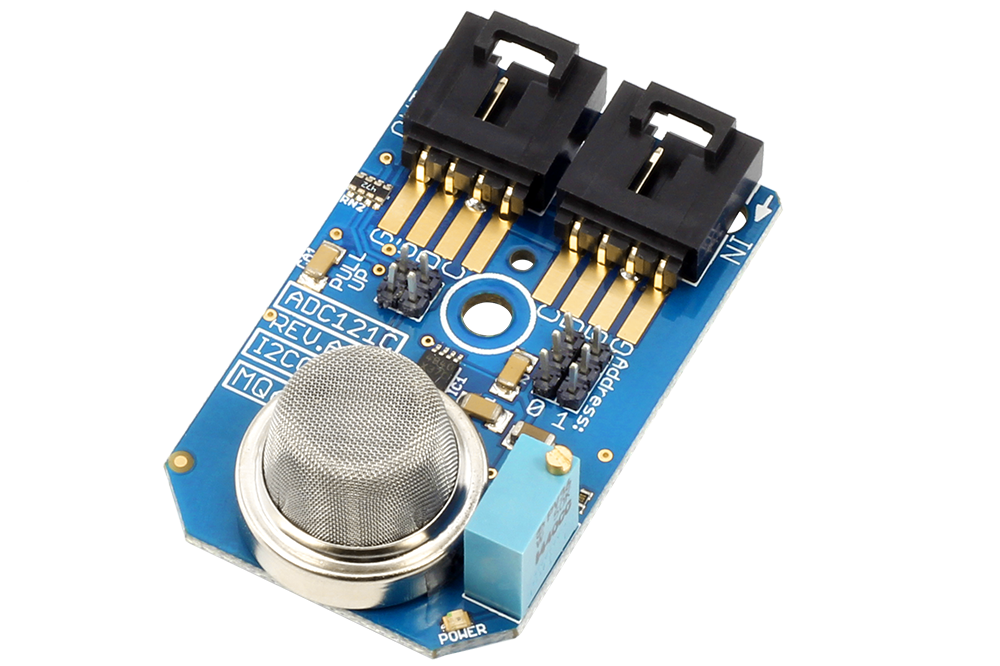

NCD PR2C-8 - 금속 망 가스 센서가 실장된 하늘색 기판
금속 망 가스 센서가 실장된 하늘색 기판

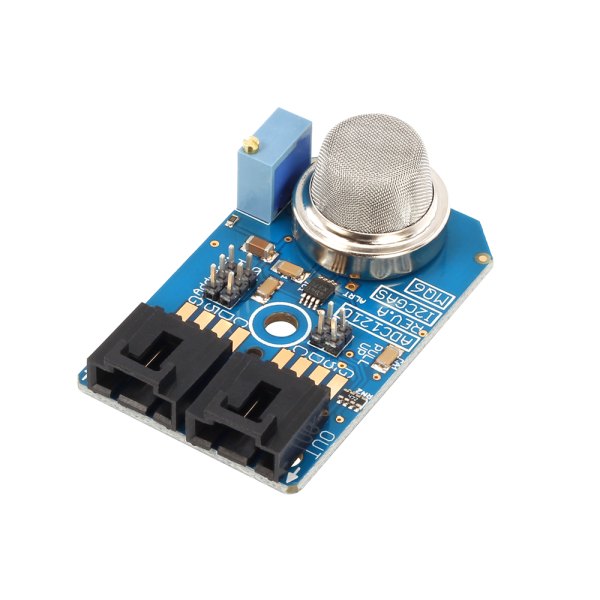

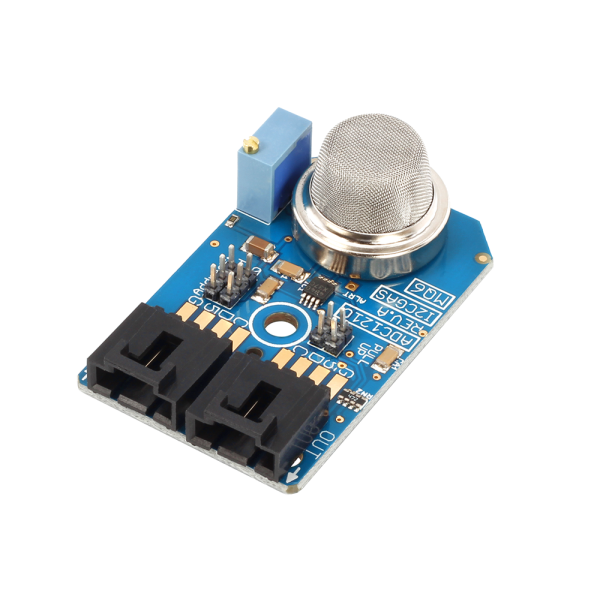

NCD PR2C-8 - 금속 망 가스 센서와 가변 저항이 있는 기판 상단면
금속 망 가스 센서와 가변 저항이 있는 기판 상단면

예열·전원

MQ-6 예열 24시간과⁣ PR2C-8 전원

PR2C-8의 MQ-6 센서는 24시간 이상 예열한 뒤에 안정된 값이 나옵니다. 이상적인 감지 조건은 주변 20 °C ±2 °C에 습도 65% ±5%입니다. 측정 전류가 139 mA이므로 전원은 센서당 150 mA 이상이어야 합니다.

활용 분야

이소부탄·프로판 시험에⁣ 쓰는 PR2C-8

  • 가스 종류별 반응 시험 — MQ-6과 다른 센서의 반응을 같은 환경에서 비교해 용도에 맞는 센서를 고릅니다.
  • IoT 환경 모니터링 — Arduino와 Raspberry Pi로 센서값을 모아 서버에 전송합니다.

제품 상세 이미지

NCD PR2C-8 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2C-8과⁣ 같은 계열 모델

  • PR2C-4 — MQ-2 센서, LPG·프로판 200~5,000ppm을 비롯한 가연성 가스 5종 감지
  • PR2C-5 — MQ-3 센서, 알코올 0.05~10 mg/L 감지
  • PR2C-6 — MQ-4 센서, 메탄·천연가스 200~10,000ppm 감지
  • PR2C-7 — MQ-5 센서, LPG·LNG·이소부탄·프로판 도시가스 200~10,000ppm 감지
  • PR2C-9 — MQ-7 센서, 일산화탄소 20~2,000ppm 감지, 예열 48시간 이상
  • PR2C-10 — MQ-8 센서, 수소 100~10,000ppm 감지
  • PR2C-11 — MQ-9 센서, 일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm 감지, 예열 48시간 이상
  • PR2C-12 — MQ131 센서, 오존 10~1,000ppm 감지
  • PR2C-13 — MQ-135 센서, 암모니아·벤젠·알코올 감지
