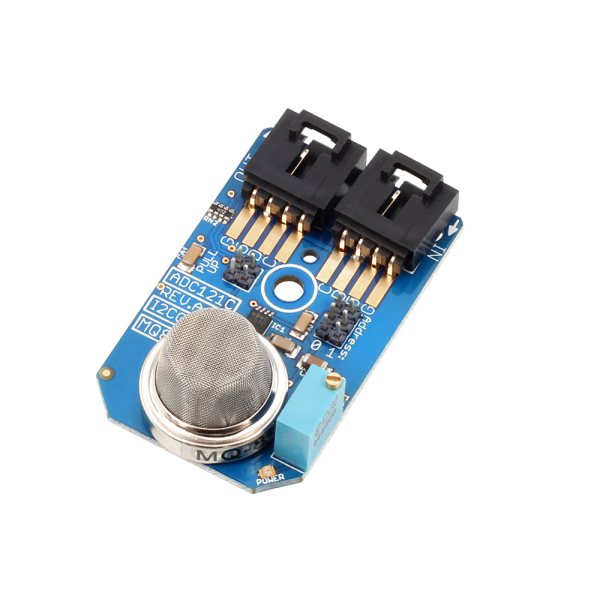

NCD PR2C-10 MQ-8 수소 가스 센서 ADC121C 12 비트 ADC I2C 미니 모듈

MODEL
PR2C-10
브랜드
NCD

수소 농도를⁣ 디지털로 읽는 모듈

NCD PR2C-10 MQ-8 수소 가스 센서 I2C 미니 모듈⁣ 모델 : PR2C-10⁣ 센서 : MQ-8⁣ 감지 가스·범위 : 수소 100~10,000ppm

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2C-10은 수소 100~10,000ppm을 감지하는 MQ-8 센서와 ADC121C 12비트 변환기를 갖춘 수소 가스 센서 I2C 미니 모듈(MQ-8 Hydrogen Gas Sensor I2C Mini Module)입니다. 수소만을 대상으로 감지 범위가 정해져 있어 시험 조건을 단순하게 둘 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

센서 출력은 I2C 디지털 값으로 나옵니다. 수소가 포함된 다른 가스 조합까지 비교하려면 PR2C-4(MQ-2)처럼 감지 가스가 여러 종류인 모듈을 같이 두고 반응을 대조하세요.

100~10,000ppm

수소 감지 범위

12비트

ADC121C 분해능

139 mA

모듈 측정 전류

24시간 이상

권장 예열

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

10종

MQ-2 ~ MQ-135 가스 센서

9개

I2C 포트당 연결 수

139 mA

모듈 하나의 측정 전류

100KHz ~ 3.4MHz

I2C 통신 속도

사양

PR2C-10 수소 감지⁣ 사양표

항목사양
모델PR2C-10
센서MQ-8
감지 가스·범위수소 100~10,000ppm
권장 예열24시간 이상
ADC 칩ADC121C, 분해능 12비트
포트 연결 수9개까지(점퍼 2개)
필요 전류센서 하나당 150 mA 이상, 측정값 139 mA
전원 전압5VDC, 풀업 선택은 온보드 4.7K 점퍼

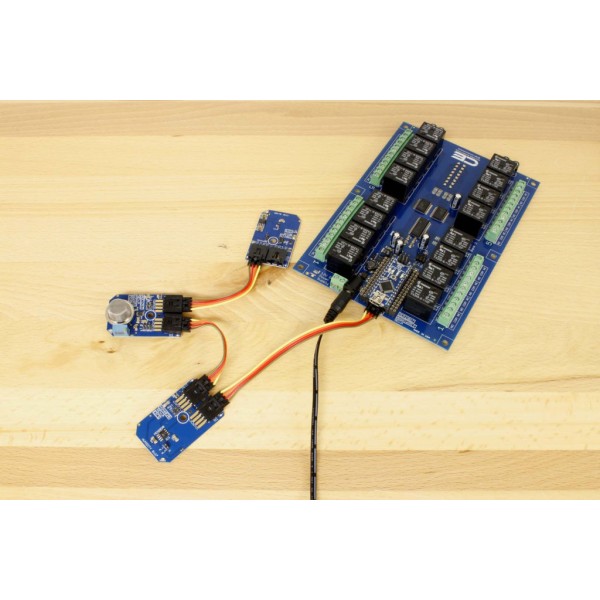

NCD PR2C-10 - 릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습

특징

MQ-8 수소 센서의⁣ PR2C-10 구성

핵심 특징현장에서 달라지는 점
수소 전용 범위수소 100~10,000ppm에 맞춘 센서입니다.
내장 예열기센서 안의 예열기가 가열을 맡으므로 별도 가열 회로가 필요하지 않습니다.
납땜 없는 연결4핀 플러그로 I2C 버스에 이어 붙이며 자체 포트에서는 온보드 4.7K 점퍼로 풀업을 고릅니다.

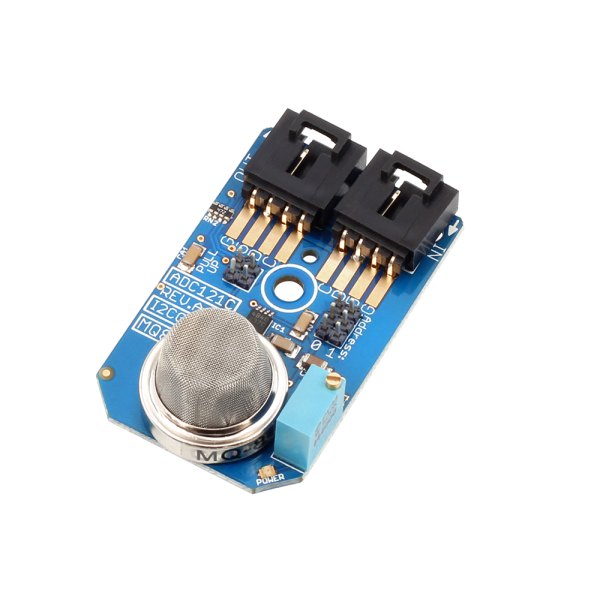

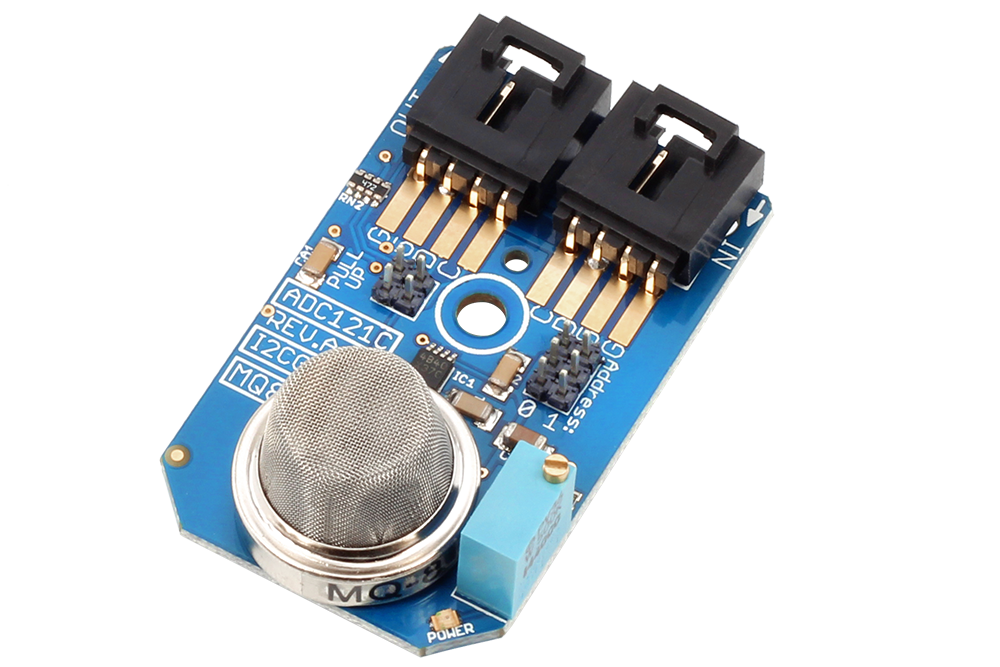

NCD PR2C-10 - 금속 망 가스 센서가 실장된 하늘색 기판
금속 망 가스 센서가 실장된 하늘색 기판

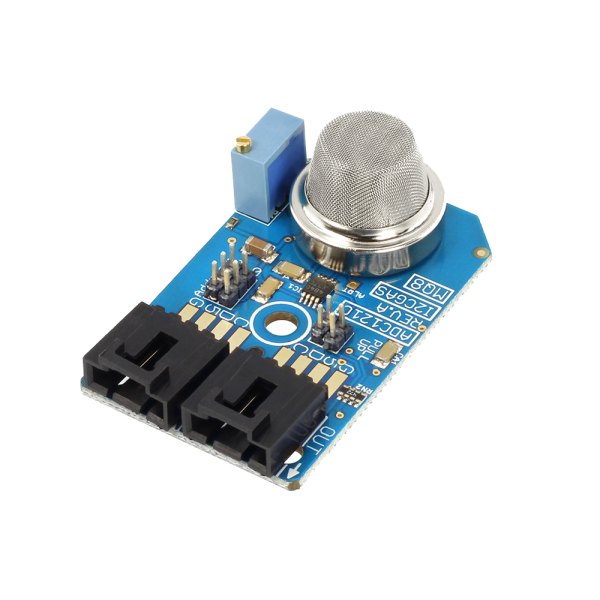

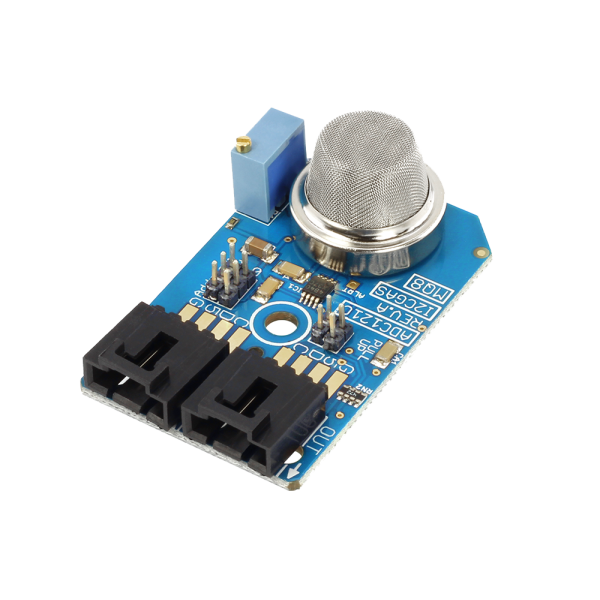

NCD PR2C-10 - 금속 망 가스 센서와 가변 저항이 있는 기판 상단면
금속 망 가스 센서와 가변 저항이 있는 기판 상단면

예열·전원

PR2C-10 MQ-8 예열과⁣ 공급 전류

MQ-8 센서는 전원을 넣은 직후에는 출력이 안정되지 않으며 권장 예열은 24시간 이상입니다. 감지 조건이 20 °C ±2 °C, 습도 65% ±5%일 때 가장 이상적입니다. 호스트 전원은 센서당 150 mA 이상으로 설계하세요.

활용 분야

수소 농도 변화를⁣ 기록하는 PR2C-10

  • 가스 종류별 반응 시험 — MQ-8과 다른 센서의 반응을 같은 환경에서 비교합니다.
  • IoT 환경 모니터링 — Arduino와 Raspberry Pi로 센서값을 모아 서버에 전송합니다.

제품 상세 이미지

NCD PR2C-10 상세 이미지 1

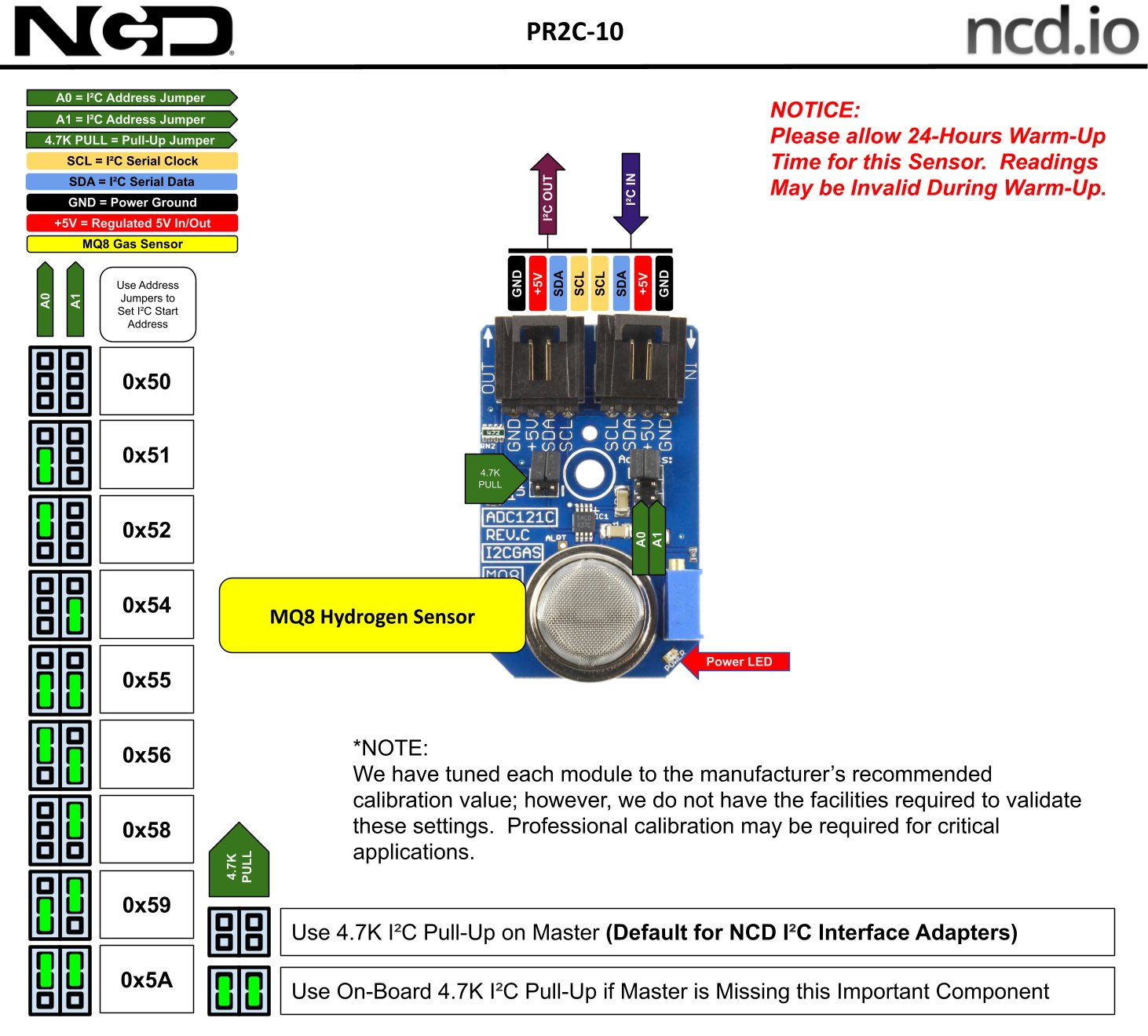

NCD PR2C-10 - 가스 센서 모듈의 I2C 주소와 센서 위치 설명도
가스 센서 모듈의 I2C 주소와 센서 위치 설명도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2C-10과⁣ 같은 계열 모델

  • PR2C-4 — MQ-2 센서, LPG·프로판 200~5,000ppm을 비롯한 가연성 가스 5종 감지
  • PR2C-5 — MQ-3 센서, 알코올 0.05~10 mg/L 감지
  • PR2C-6 — MQ-4 센서, 메탄·천연가스 200~10,000ppm 감지
  • PR2C-7 — MQ-5 센서, LPG·LNG·이소부탄·프로판 도시가스 200~10,000ppm 감지
  • PR2C-8 — MQ-6 센서, 이소부탄·LNG·LPG 프로판 200~10,000ppm 감지
  • PR2C-9 — MQ-7 센서, 일산화탄소 20~2,000ppm 감지, 예열 48시간 이상
  • PR2C-11 — MQ-9 센서, 일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm 감지, 예열 48시간 이상
  • PR2C-12 — MQ131 센서, 오존 10~1,000ppm 감지
  • PR2C-13 — MQ-135 센서, 암모니아·벤젠·알코올 감지

관련 제품

PR2C-10에 이어 보는⁣ NCD I2C 센서
