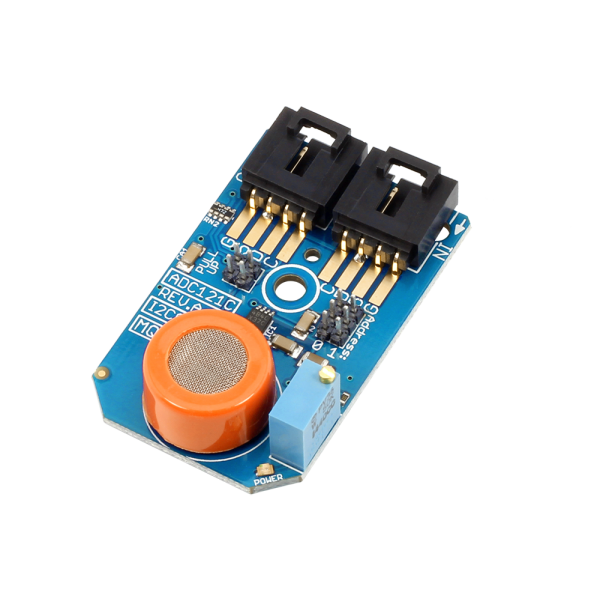

NCD PR2C-5 MQ-3 알코올 센서 ADC121C 12 비트 ADC I2C 미니 모듈

MODEL
PR2C-5
브랜드
NCD

알코올 농도 변화를⁣ I2C로 기록하는 모듈

NCD PR2C-5 MQ-3 알코올 센서 I2C 미니 모듈⁣ 모델 : PR2C-5⁣ 센서 : MQ-3⁣ 권장 예열 : 24시간 이상

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2C-5는 알코올 0.05~10 mg/L를 감지하는 MQ-3 센서와 ADC121C 12비트 변환기를 갖춘 알코올 센서 I2C 미니 모듈(MQ-3 Alcohol Sensor I2C Mini Module)입니다. 출력은 I2C 디지털 값이라 호스트의 아날로그 입력 없이 농도 변화를 수집합니다. (주)테솔이 국내에 공식 공급합니다.

벤젠에 대한 감도는 약합니다. 감시 대상이 알코올뿐인 시험에 맞춘 센서이며, 알코올 외 가스를 함께 보려면 PR2C-4(MQ-2) 또는 PR2C-13(MQ-135)을 같이 검토하세요.

0.05~10 mg/L

알코올 감지 범위

12비트

ADC121C 분해능

139 mA

모듈 측정 전류

24시간 이상

권장 예열

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

10종

MQ-2 ~ MQ-135 가스 센서

9개

I2C 포트당 연결 수

139 mA

모듈 하나의 측정 전류

100KHz ~ 3.4MHz

I2C 통신 속도

특징

알코올 센서 MQ-3의⁣ PR2C-5 구성

핵심 특징현장에서 달라지는 점
알코올 단일 대상감지 범위가 알코올 0.05~10 mg/L로 정해져 있어 감시 대상이 하나인 시험에 구성이 간단합니다.
벤젠에 약한 감도알코올 외에 벤젠에도 약하게 반응합니다.
내장 예열기센서 내부 예열기가 가열을 맡아 외부 가열 회로를 따로 만들 필요가 없습니다.

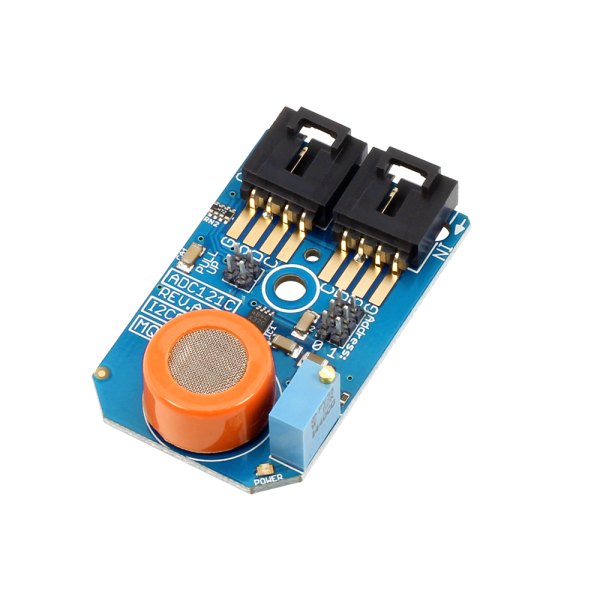

NCD PR2C-5 - 주황색 가스 센서가 실장된 하늘색 기판
주황색 가스 센서가 실장된 하늘색 기판

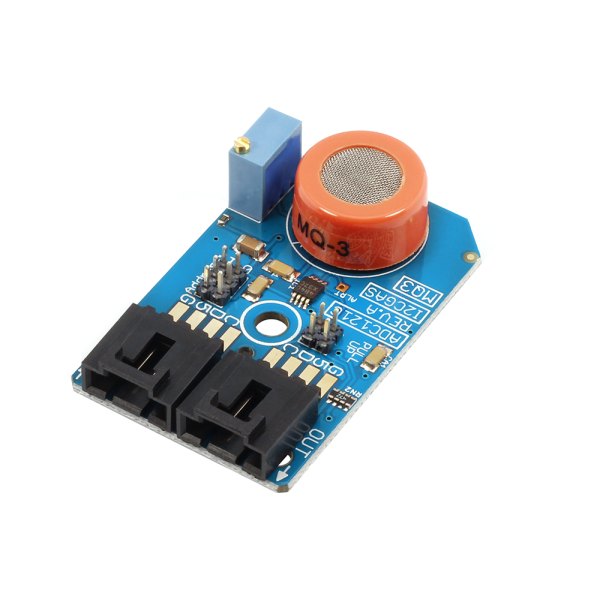

NCD PR2C-5 - 주황색 가스 센서와 가변 저항이 있는 기판 상단면
주황색 가스 센서와 가변 저항이 있는 기판 상단면

사양

PR2C-5 알코올 감지와⁣ 모듈 사양

항목사양
모델PR2C-5
센서MQ-3
감지 가스·범위알코올 0.05~10 mg/L (벤젠에 약한 감도)
권장 예열24시간 이상
ADC12비트 ADC121C
한 포트 연결 수주소 점퍼 2개로 9개까지
구동 전류모듈 측정 139 mA, 전원은 센서당 150 mA 이상
동작 전압5VDC(I2C 버스 커넥터에서 공급), 풀업은 온보드 4.7K 점퍼

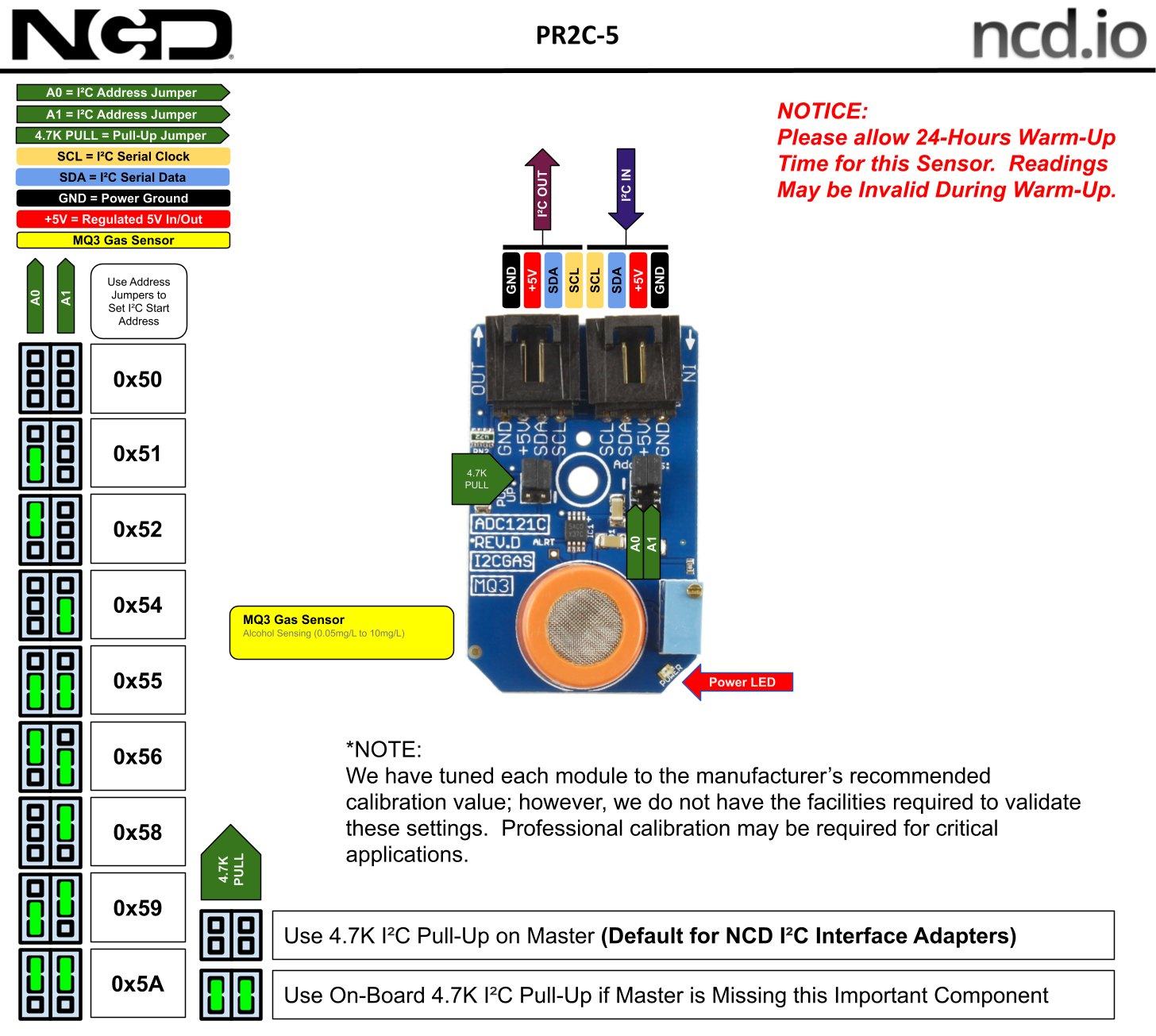

NCD PR2C-5 - 가스 센서 모듈의 I2C 주소와 센서 위치 설명도
가스 센서 모듈의 I2C 주소와 센서 위치 설명도

예열·전원

MQ-3 예열과⁣ PR2C-5 전원

PR2C-5도 전원을 넣은 뒤 24시간 이상 예열해야 값이 안정됩니다. 이상적인 감지 조건은 20 °C ±2 °C, 습도 65% ±5%입니다. 호스트 전원은 센서당 150 mA 이상을 기준으로 설계합니다.

활용 분야

알코올 농도를⁣ 기록하는 PR2C-5

  • 실내 공기 점검 — 알코올 농도의 시간 변화를 값으로 기록해 환기 전후를 비교합니다.
  • IoT 환경 모니터링 — Arduino와 Raspberry Pi로 센서값을 모아 서버에 전송합니다.

제품 상세 이미지

NCD PR2C-5 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2C-5와⁣ 같은 계열 모델

  • PR2C-4 — MQ-2 센서, LPG·프로판 200~5,000ppm을 비롯한 가연성 가스 5종 감지
  • PR2C-6 — MQ-4 센서, 메탄·천연가스 200~10,000ppm 감지
  • PR2C-7 — MQ-5 센서, LPG·LNG·이소부탄·프로판 도시가스 200~10,000ppm 감지
  • PR2C-8 — MQ-6 센서, 이소부탄·LNG·LPG 프로판 200~10,000ppm 감지
  • PR2C-9 — MQ-7 센서, 일산화탄소 20~2,000ppm 감지, 예열 48시간 이상
  • PR2C-10 — MQ-8 센서, 수소 100~10,000ppm 감지
  • PR2C-11 — MQ-9 센서, 일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm 감지, 예열 48시간 이상
  • PR2C-12 — MQ131 센서, 오존 10~1,000ppm 감지
  • PR2C-13 — MQ-135 센서, 암모니아·벤젠·알코올 감지
