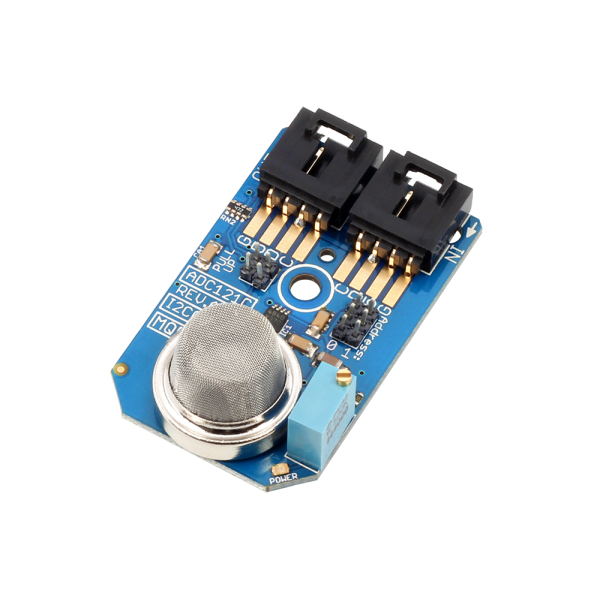

NCD PR2C-7 MQ-5 LPG LNG 천연 가스 이소 부탄 프로판 가스 센서 ADC121C 12 비트 ADC I2C 미니 모듈

MODEL
PR2C-7
브랜드
NCD

LPG와 LNG 계열을⁣ 한 센서로 감지

NCD PR2C-7 MQ-5 LPG·LNG 가스 센서 I2C 미니 모듈⁣ 모델 : PR2C-7⁣ 센서 : MQ-5⁣ 권장 예열 : 24시간 이상

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2C-7은 LPG 프로판·LNG 천연가스·이소부탄·프로판 도시가스를 200~10,000ppm 범위에서 감지하는 MQ-5 센서와 ADC121C 12비트 변환기를 갖춘 가스 센서 I2C 미니 모듈(MQ-5 LPG LNG Gas Sensor I2C Mini Module)입니다. 센서 출력은 I2C 디지털 값으로 수집합니다. (주)테솔이 국내에 공식 공급합니다.

MQ-5의 대상 가스 조합은 PR2C-8(MQ-6)과 조금 다릅니다. 도시가스 계열까지 시험 대상에 들어 있는지를 기준으로 두 모듈을 고르세요.

200~10,000ppm

감지 범위

LPG·LNG

감지 가스 계열

12비트

ADC121C 분해능

24시간 이상

권장 예열

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

10종

MQ-2 ~ MQ-135 가스 센서

9개

I2C 포트당 연결 수

139 mA

모듈 하나의 측정 전류

100KHz ~ 3.4MHz

I2C 통신 속도

특징

MQ-5의 대상 가스와⁣ 모듈 구성

핵심 특징현장에서 달라지는 점
LPG·LNG 계열프로판·천연가스·이소부탄·프로판 도시가스를 같은 범위로 읽습니다.
I2C 디지털 수집센서의 아날로그 출력을 12비트로 변환하므로 호스트의 아날로그 핀을 쓰지 않습니다.
4핀 플러그 연결납땜 없이 I2C 버스에 연결하며 자체 포트에 연결할 때는 4.7K 점퍼로 풀업을 고릅니다.

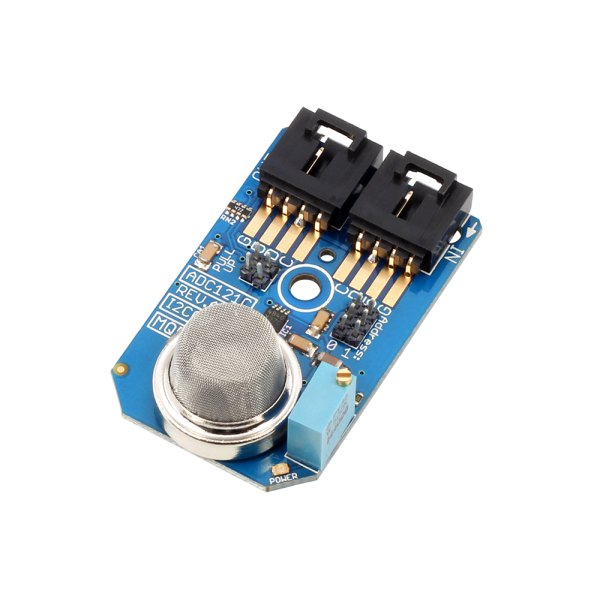

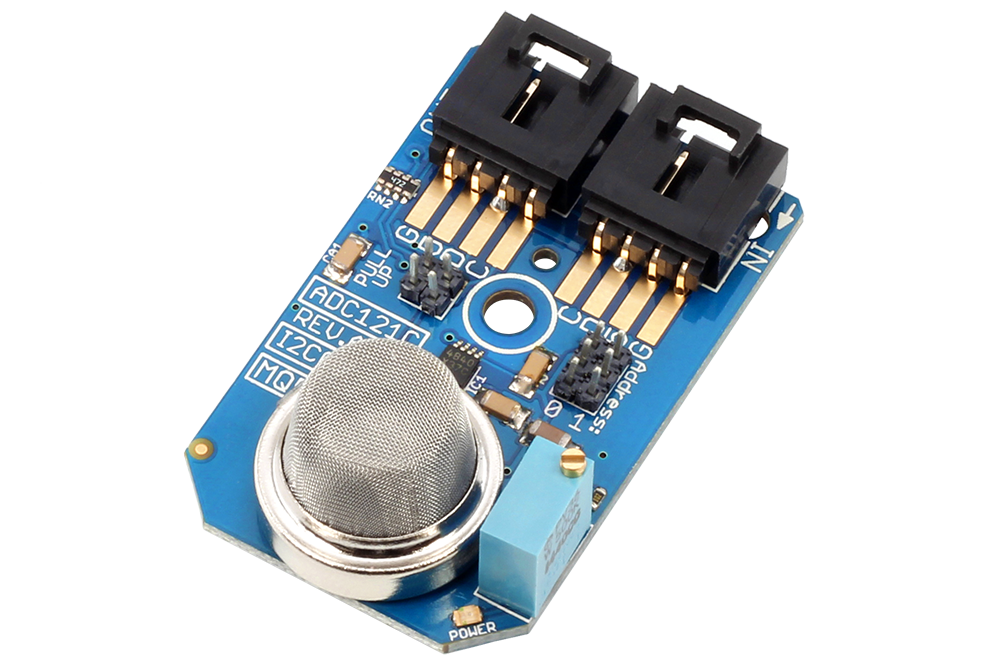

NCD PR2C-7 - 금속 망 가스 센서가 실장된 하늘색 기판
금속 망 가스 센서가 실장된 하늘색 기판

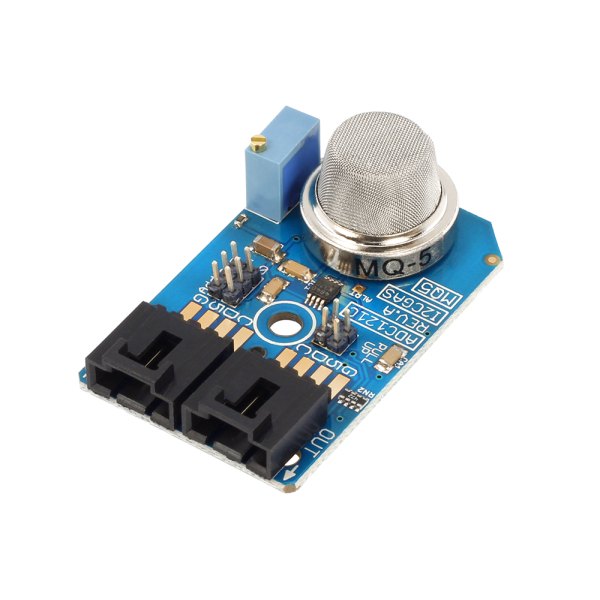

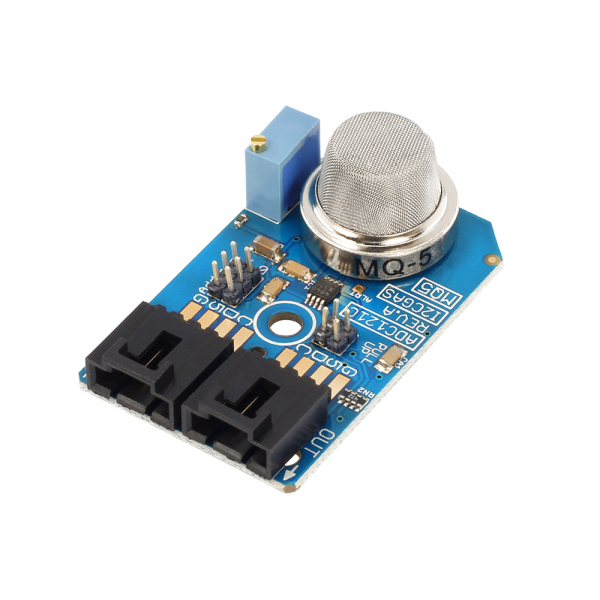

NCD PR2C-7 - 금속 망 가스 센서와 가변 저항이 있는 기판 상단면
금속 망 가스 센서와 가변 저항이 있는 기판 상단면

활용 분야

LPG·LNG 센서를⁣ 비교하는 PR2C-7

  • 가스 종류별 반응 시험 — 같은 환경에서 MQ-5와 MQ-6의 반응을 나란히 기록합니다.
  • 실내 공기 점검 — 가스 농도의 시간 변화를 기록해 환기 전후를 비교합니다.

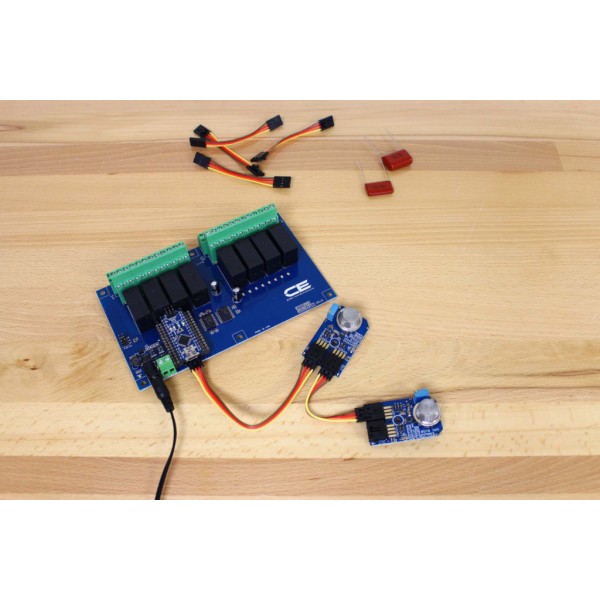

NCD PR2C-7 - 릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습

예열·전원

PR2C-7 MQ-5 예열과⁣ 전원 용량

MQ-5는 내장 예열기가 충분히 가열된 뒤에 값이 안정됩니다. 권장 예열은 24시간 이상이고 감지 조건은 20 °C ±2 °C, 습도 65% ±5%입니다. 모듈 하나가 139 mA를 사용하므로 전원은 센서당 150 mA 이상으로 잡습니다.

사양

PR2C-7 대상 가스와⁣ 세부 사양

항목사양
모델PR2C-7
센서MQ-5
감지 가스·범위LPG 프로판·LNG 천연가스·이소부탄·프로판 도시가스 200~10,000ppm
권장 예열24시간 이상
변환 소자ADC121C 12비트
버스당 장치 수점퍼 2개 설정으로 최대 9개
전류 조건측정 139 mA, 공급은 센서당 150 mA 이상
공급 전압5VDC, 풀업 4.7K은 온보드 점퍼로 선택

제품 상세 이미지

NCD PR2C-7 상세 이미지 1

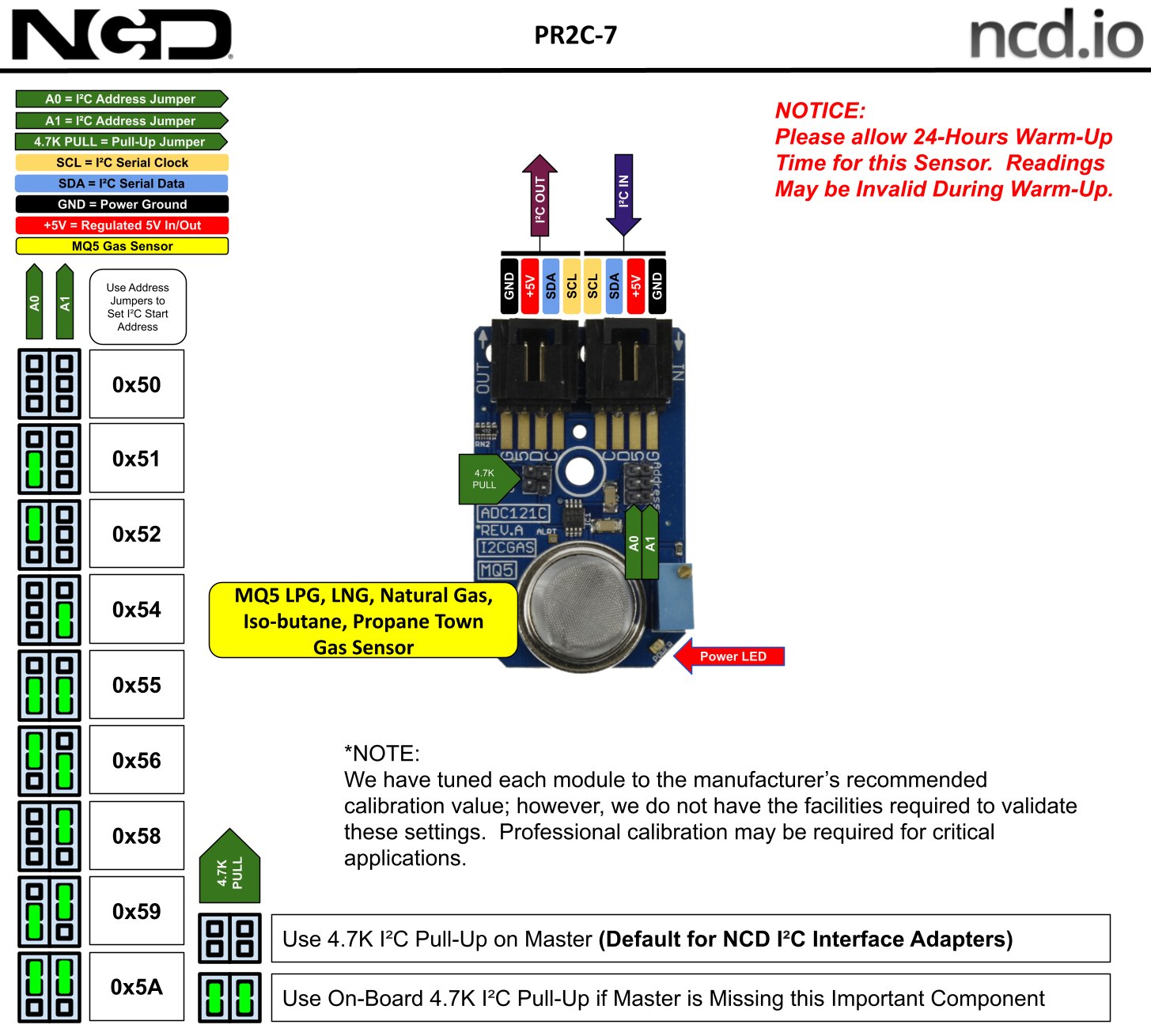

NCD PR2C-7 - 가스 센서 모듈의 I2C 주소와 센서 위치 설명도
가스 센서 모듈의 I2C 주소와 센서 위치 설명도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2C-7과⁣ 같은 계열 모델

  • PR2C-4 — MQ-2 센서, LPG·프로판 200~5,000ppm을 비롯한 가연성 가스 5종 감지
  • PR2C-5 — MQ-3 센서, 알코올 0.05~10 mg/L 감지
  • PR2C-6 — MQ-4 센서, 메탄·천연가스 200~10,000ppm 감지
  • PR2C-8 — MQ-6 센서, 이소부탄·LNG·LPG 프로판 200~10,000ppm 감지
  • PR2C-9 — MQ-7 센서, 일산화탄소 20~2,000ppm 감지, 예열 48시간 이상
  • PR2C-10 — MQ-8 센서, 수소 100~10,000ppm 감지
  • PR2C-11 — MQ-9 센서, 일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm 감지, 예열 48시간 이상
  • PR2C-12 — MQ131 센서, 오존 10~1,000ppm 감지
  • PR2C-13 — MQ-135 센서, 암모니아·벤젠·알코올 감지
