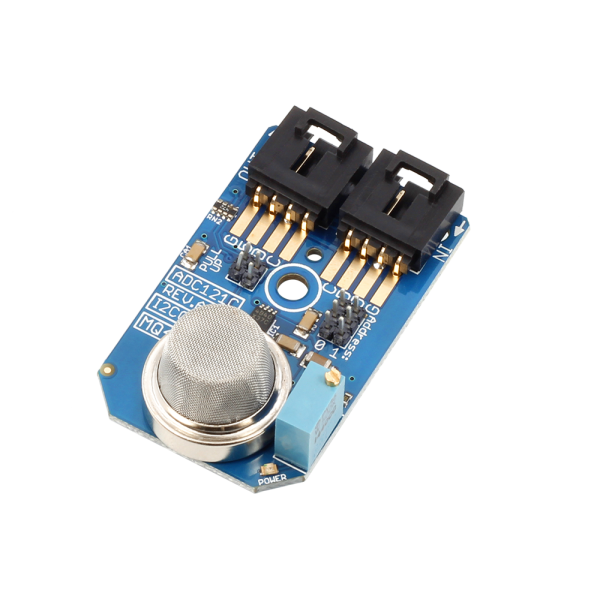

NCD PR2C-6 MQ-4 메탄 천연 가스 센서 ADC121C 12 비트 ADC I2C 미니 모듈

NCD PR2C-6 MQ-4 메탄 천연 가스 센서 ADC121C 12 비트 ADC I2C 미니 모듈

MODEL
PR2C-6
브랜드
NCD
제품문의 구매하기

가스 센서 10종 가운데 골라
농도를 I2C로 읽는 모듈

NCD MQ 가스 센서 + ADC121C I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR2C-4 ~ PR2C-13 MQ 가스 센서 I2C 미니 모듈(MQ Gas Sensor Module)은 MQ-2부터 MQ-135까지 가스 센서 10종을 ADC121C 12비트 변환기에 연결해, LPG·메탄·일산화탄소·오존 등의 농도를 I2C 디지털 값으로 읽는 개발·시험용 보드입니다.

센서 보드 하나가 139 mA를 사용하므로 전원은 센서당 150 mA 이상으로 설계합니다. 주소 점퍼 2개로 한 포트에 센서 9개를 이어 가스별 반응을 한 버스에서 비교할 수 있고, 통신 속도는 100KHz에서 3.4MHz까지 지원하며 센서 출력은 사전 보정된 상태로 출하됩니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

10종

MQ-2 ~ MQ-135 가스 센서

9개

I2C 포트당 연결 수

139 mA

모듈 하나의 측정 전류

100KHz ~ 3.4MHz

I2C 통신 속도

특징

MQ 가스 센서 10종과
12비트 변환

핵심 특징현장에서 달라지는 점
가스별 감지 범위센서마다 감지 가스와 ppm 범위가 다르므로, 측정 대상에 맞는 모델을 고르면 불필요한 교차 반응이 줄어듭니다.
ADC121C 12비트 변환센서의 아날로그 출력을 4,096단계 디지털 값으로 바꾸므로, 호스트의 아날로그 입력 핀 없이 I2C로 수집할 수 있습니다.
주소 점퍼 2개한 I2C 포트에 센서 9개까지 연결하므로 가스 종류별 센서를 한 버스에 모아 반응을 동시에 기록할 수 있습니다.
사전 보정 출하센서 권장값을 기준으로 보정되어 출하되므로, 시험 초기에 기준점을 처음부터 잡는 수고가 줄어듭니다.
내장 예열기센서 내부 예열기가 이상적인 감지 조건에 맞춰 가열하므로 외부 가열 회로를 따로 만들 필요가 없습니다.
4핀 플러그와 풀업 점퍼납땜 없이 버스에 연결할 수 있고, 자체 I2C 포트에 사용할 때는 4.7K 점퍼로 풀업을 선택합니다.

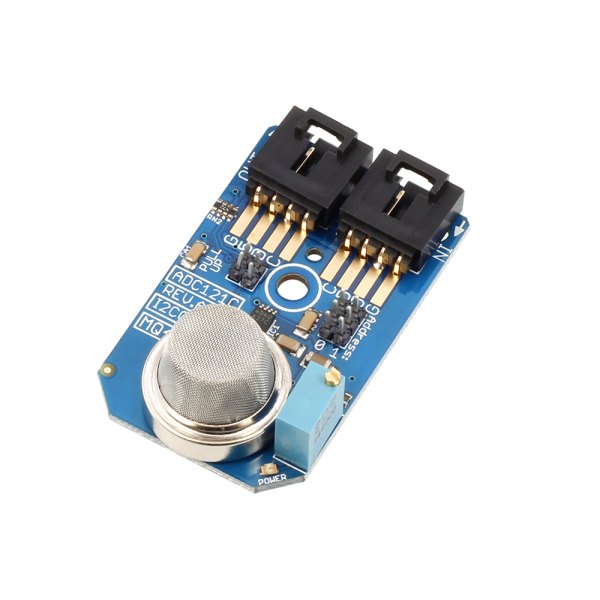

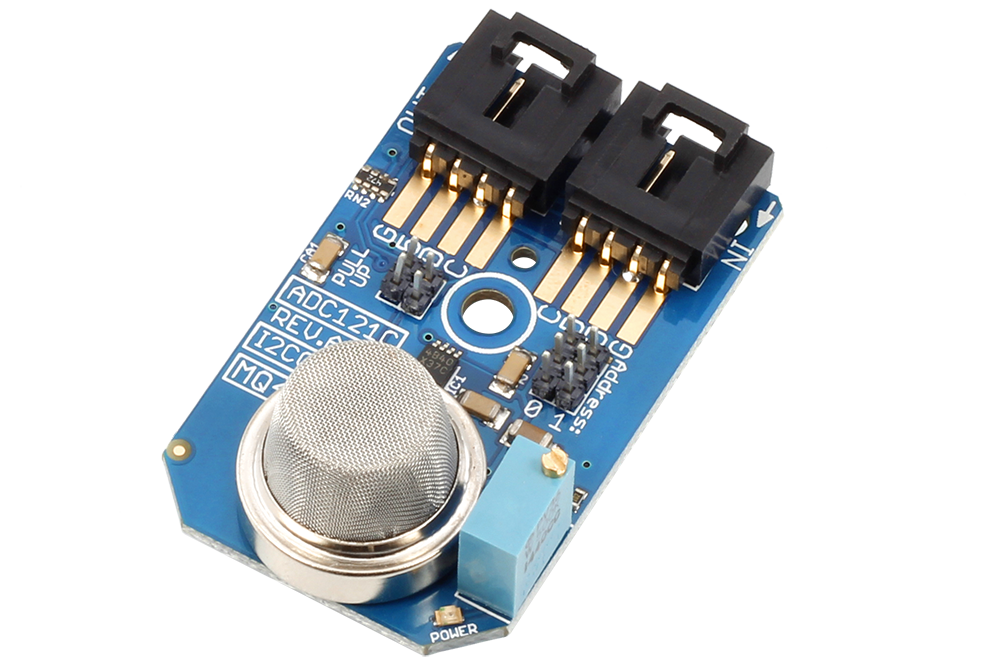

NCD PR2C-6 - 금속 망 가스 센서가 실장된 하늘색 기판
금속 망 가스 센서가 실장된 하늘색 기판

예열·전원

예열 시간과
전원 용량 계산

MQ 센서는 가열 소자를 내장하고 있어 전원을 넣은 직후에는 값이 안정되지 않습니다. 센서 권장 예열은 24시간 이상이며 MQ-7과 MQ-9는 48시간 이상이므로, 시험 일정은 전원 투입 시점부터 거꾸로 계산해 잡으세요. 이상적인 감지 조건은 주변 20 °C ±2 °C, 습도 65% ±5%입니다.

9개 센서 동시 구동 전원 구성

전원은 센서당 150 mA 이상이 필요하므로 한 포트에 센서 9개를 모두 이으면 1,350 mA 이상을 공급해야 합니다. 모듈 하나의 측정 전류가 139 mA이므로 일반 USB 전원이나 호스트 보드의 5V 핀만으로는 부족하기 쉽습니다. 센서가 늘어날수록 별도 전원 계통을 검토하세요.

용도 한계

개발·시험용
사용 기준

이 모듈은 가스 농도 변화를 기록하고 센서별 반응을 비교하는 개발·시험용입니다. 가스 누출 경보 같은 안전 용도에는 해당 용도의 인증 기기를 사용하세요. 정확한 농도 값이 필요하면 최종 환경에서 센서 보정을 한 번 더 수행합니다.

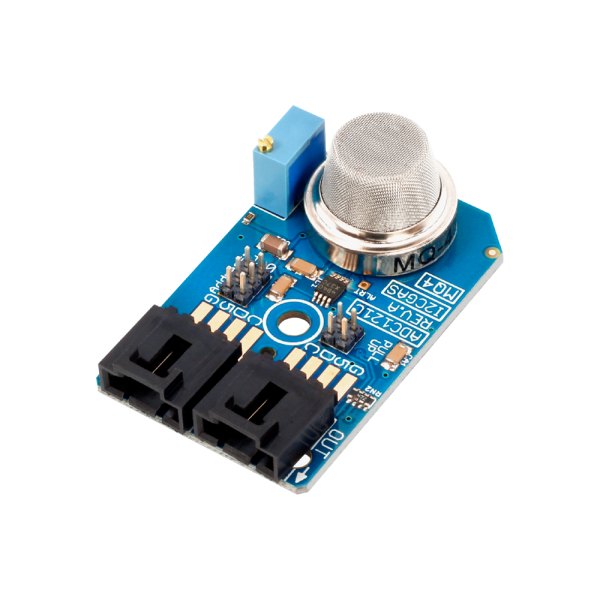

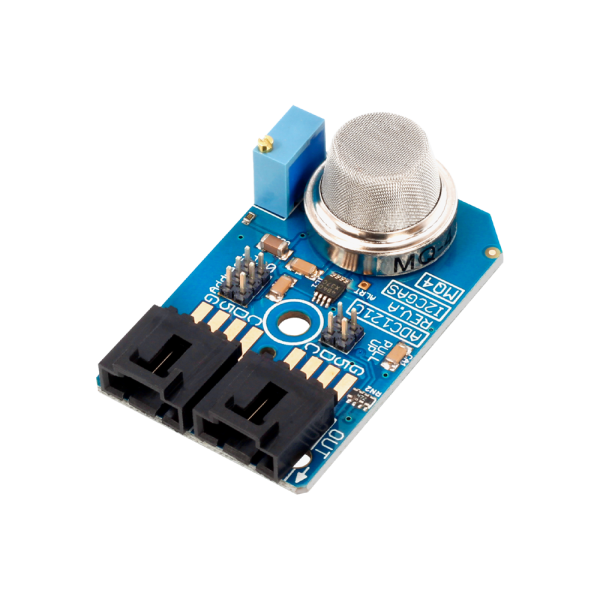

NCD PR2C-6 - 금속 망 가스 센서와 가변 저항이 있는 기판 상단면
금속 망 가스 센서와 가변 저항이 있는 기판 상단면

사양

센서 10종 감지 범위와
공통 사양

모델센서감지 가스·범위권장 예열
PR2C-4MQ-2LPG/프로판 200~5,000ppm · 부탄 300~5,000ppm · 메탄 5,000~20,000ppm · 수소 300~5,000ppm · 알코올 100~2,000ppm24시간 이상
PR2C-5MQ-3알코올 0.05~10 mg/L (벤젠에 약한 감도)24시간 이상
PR2C-6MQ-4메탄·천연가스 200~10,000ppm24시간 이상
PR2C-7MQ-5LPG 프로판·LNG 천연가스·이소부탄·프로판 도시가스 200~10,000ppm24시간 이상
PR2C-8MQ-6이소부탄·LNG 천연가스·LPG 프로판 200~10,000ppm24시간 이상
PR2C-9MQ-7일산화탄소 200~2,000ppm48시간 이상
PR2C-10MQ-8수소 100~10,000ppm24시간 이상
PR2C-11MQ-9일산화탄소 10~1,000ppm · 가연성 가스 100~10,000ppm48시간 이상
PR2C-12MQ131오존 10~1,000ppm24시간 이상
PR2C-13MQ-135암모니아 10~300ppm · 벤젠 10~1,000ppm · 알코올 10~300ppm24시간 이상

시리즈 공통 사양

항목사양
변환기 / 분해능ADC121C / 12비트
I2C 통신 속도100KHz ~ 3.4MHz
I2C 포트당 최대 연결 수9개 (주소 점퍼 2개)
측정 전류139 mA (모듈 측정값)
권장 전원 용량센서당 150 mA 이상
이상적 감지 조건20 °C ±2 °C, 습도 65% ±5%
예열센서 내장 예열기 사용, 24시간 이상 (MQ-7 · MQ-9는 48시간 이상)
보정센서 권장값 기준으로 사전 보정, 최종 정밀 보정은 사용 환경에서 수행
작동 전압5VDC (I2C 버스 커넥터)
풀업 저항온보드 4.7K 점퍼 선택
호스트 연결NCD I2C 마스터 어댑터 필요, 4핀 플러그 데이지 체인
케이블3인치(76 mm) 4선 I2C 케이블 포함

활용 분야

가스 농도를 기록하는
시험 현장

  • 실내 공기 점검 — 실내 가스 농도의 시간 변화를 값으로 기록해 환기 전후를 비교합니다.
  • 가스 종류별 반응 시험 — 같은 환경에서 센서별 반응을 비교해 용도에 맞는 센서를 고릅니다.
  • 일산화탄소·오존 실험 — MQ-7, MQ-9, MQ131로 특정 가스의 농도 변화를 로그로 남깁니다.
  • IoT 환경 모니터링 — Arduino와 Raspberry Pi로 센서값을 모아 서버에 전송합니다.

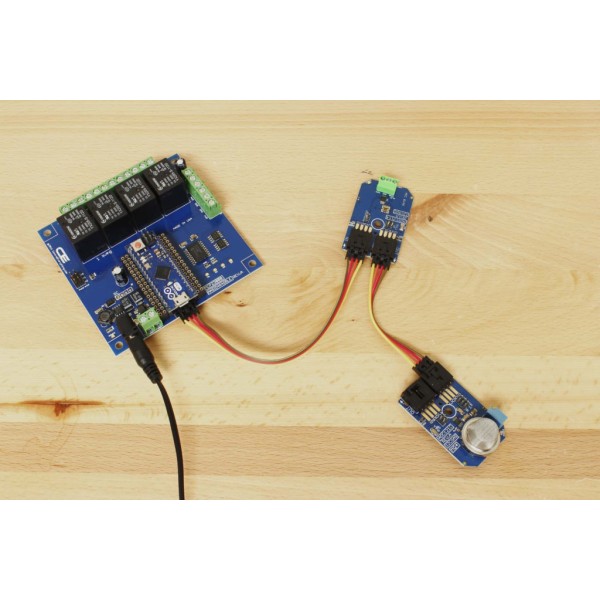

NCD PR2C-6 - 컨트롤러 보드에 센서 모듈을 케이블로 연결한 모습
컨트롤러 보드에 센서 모듈을 케이블로 연결한 모습

선택 가이드

감시할 가스에 맞는
MQ 센서 선택

이럴 때 (감시 대상 가스)권장 모델선택 이유
프로판·부탄·메탄·수소·알코올을 함께 볼 때PR2C-4 (MQ-2)5종 가연성 가스를 한 센서가 감지해 범용 시험에 맞습니다.
알코올 농도를 볼 때PR2C-5 (MQ-3)알코올 0.05~10 mg/L 범위를 읽습니다.
메탄·천연가스를 볼 때PR2C-6 (MQ-4)메탄과 천연가스 200~10,000ppm에 맞춰져 있습니다.
LPG·LNG·이소부탄을 볼 때PR2C-7 (MQ-5) · PR2C-8 (MQ-6)둘 다 200~10,000ppm이며 대상 가스 조합이 조금 다릅니다.
일산화탄소를 볼 때PR2C-9 (MQ-7) · PR2C-11 (MQ-9)MQ-9는 10~1,000ppm으로 낮은 농도까지 읽고 MQ-7은 200~2,000ppm입니다.
수소를 볼 때PR2C-10 (MQ-8)수소 100~10,000ppm 범위에 전용입니다.
오존 또는 암모니아·벤젠을 볼 때PR2C-12 (MQ131) · PR2C-13 (MQ-135)오존은 MQ131, 암모니아·벤젠·알코올은 MQ-135가 담당합니다.

구성·옵션

기본 구성과
호스트 어댑터

  • MQ 가스 센서 미니 모듈 — 센서 10종(PR2C-4 ~ PR2C-13) 중 선택합니다.
  • I2C 케이블 — 3인치(76 mm) 4선 케이블이 모듈마다 포함됩니다.
  • 호스트 쉴드·어댑터 — Arduino, Raspberry Pi, Particle 등 호스트 보드에 맞춰 별도 구성합니다.

제품 상세 이미지

NCD PR2C-6 상세 이미지 1

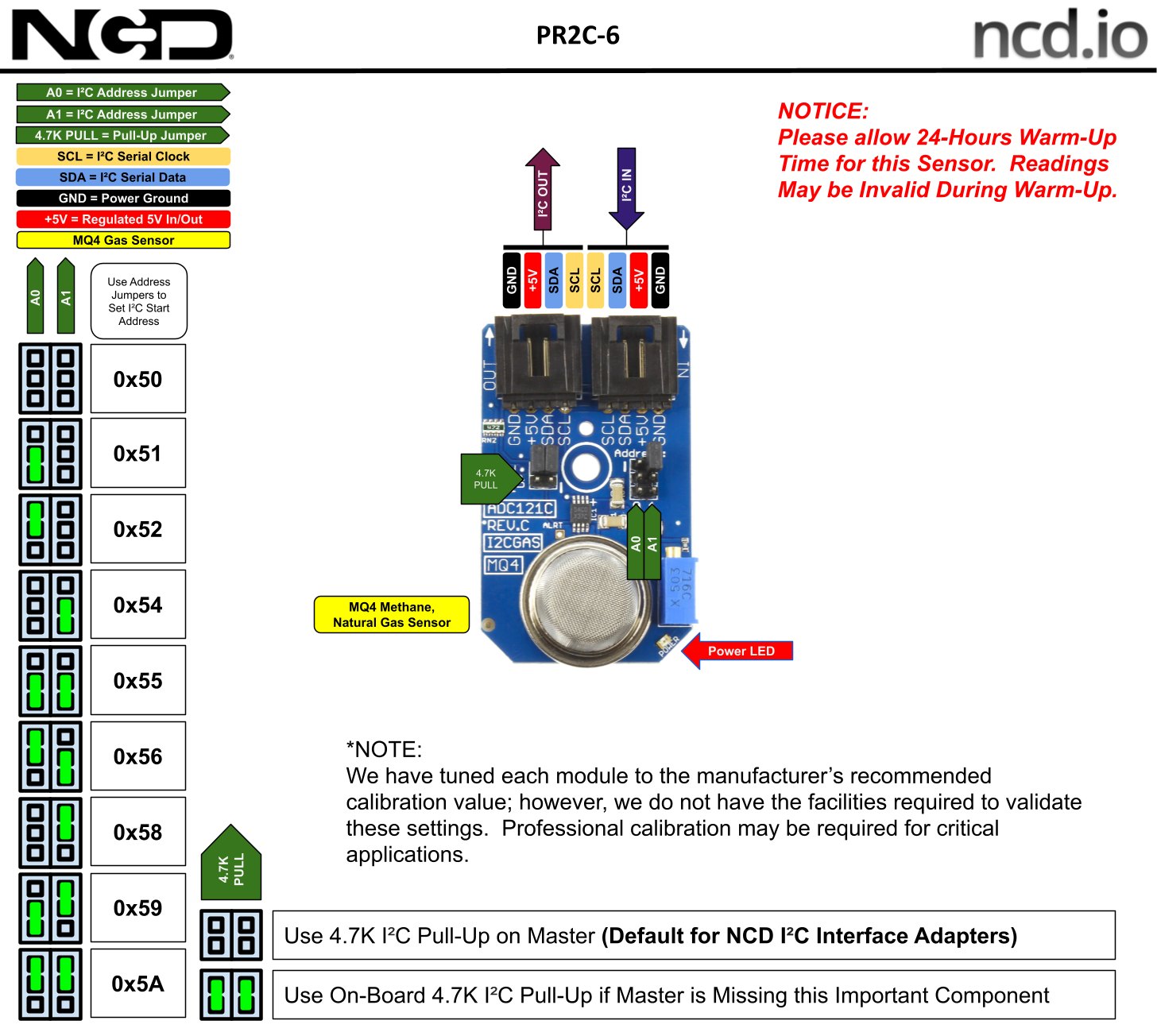

NCD PR2C-6 - 가스 센서 모듈의 I2C 주소와 센서 위치 설명도
