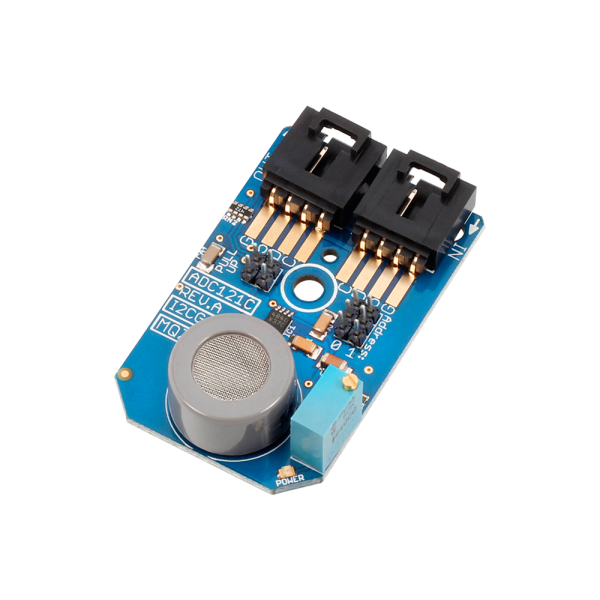

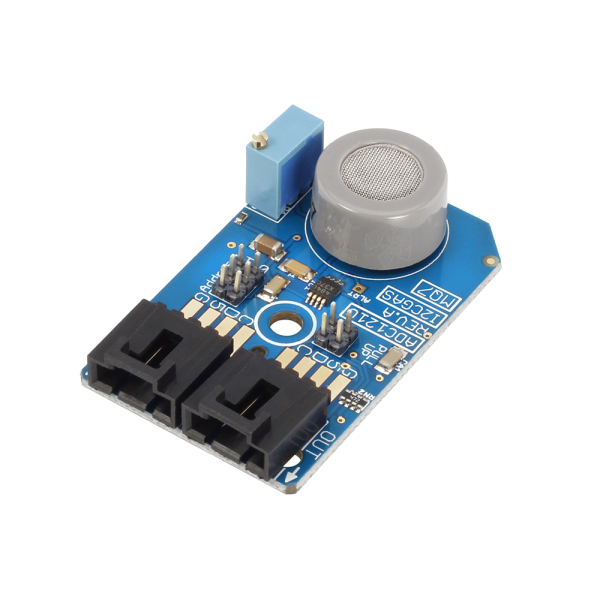

NCD PR2C-9 MQ-7 일산화탄소 가스 센서 ADC121C 12 비트 ADC I2C 미니 모듈

MODEL
PR2C-9
브랜드
NCD

일산화탄소 농도를⁣ I2C 값으로 기록

NCD PR2C-9 MQ-7 일산화탄소 센서 I2C 미니 모듈⁣ 모델 : PR2C-9⁣ 센서 : MQ-7⁣ 감지 가스·범위 : 일산화탄소 20~2,000ppm

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2C-9는 일산화탄소 20~2,000ppm을 감지하는 MQ-7 센서와 ADC121C 12비트 변환기를 갖춘 일산화탄소 센서 I2C 미니 모듈(MQ-7 Carbon Monoxide Gas Sensor I2C Mini Module)입니다. 권장 예열이 48시간 이상이므로 시험 일정에서 가장 먼저 잡아야 합니다. (주)테솔이 국내에 공식 공급합니다.

일산화탄소를 낮은 농도부터 보려면 감지 범위가 10~1,000ppm인 PR2C-11(MQ-9)를 함께 검토하세요. 센서 출력은 I2C 디지털 값이어서 호스트의 아날로그 입력은 필요하지 않습니다.

20~2,000ppm

일산화탄소

48시간 이상

권장 예열

12비트

ADC121C 분해능

139 mA

모듈 측정 전류

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

10종

MQ-2 ~ MQ-135 가스 센서

9개

I2C 포트당 연결 수

139 mA

모듈 하나의 측정 전류

100KHz ~ 3.4MHz

I2C 통신 속도

예열·전원

PR2C-9 MQ-7의⁣ 48시간 예열과 전원

MQ-7은 MQ-9와 함께 내장 예열기를 48시간 이상 가열해야 하는 센서입니다. 전원 투입 시점에서 거꾸로 계산해 측정 시작일을 정하세요. 이상적인 감지 조건은 20 °C ±2 °C, 습도 65% ±5%이며 전원은 센서당 150 mA 이상입니다.

NCD PR2C-9 - 릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습

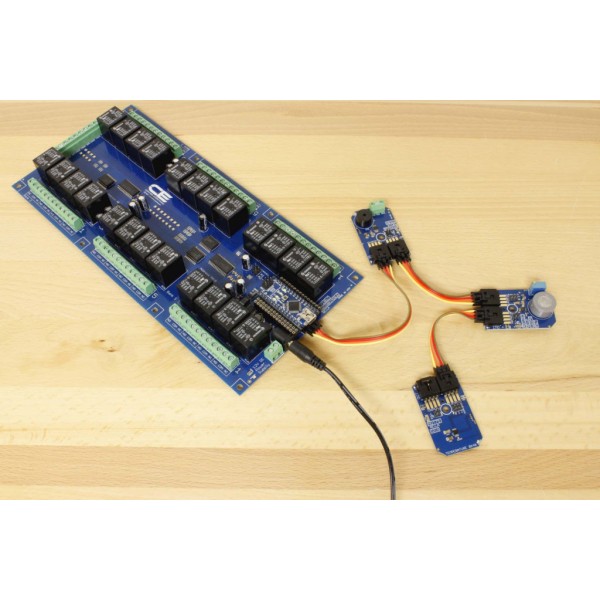

릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습

특징

PR2C-9의 일산화탄소⁣ 감지 구성

핵심 특징현장에서 달라지는 점
일산화탄소 전용MQ-7은 일산화탄소 20~2,000ppm에 맞춘 센서입니다.
12비트 I2C 출력센서의 아날로그 값을 ADC121C로 변환해 I2C로 전달합니다.
한 버스에 최대 9개주소 점퍼 2개로 가스별 모듈을 한 포트에 모아 반응을 같이 기록합니다.
NCD PR2C-9 - 가스 센서가 실장된 하늘색 기판

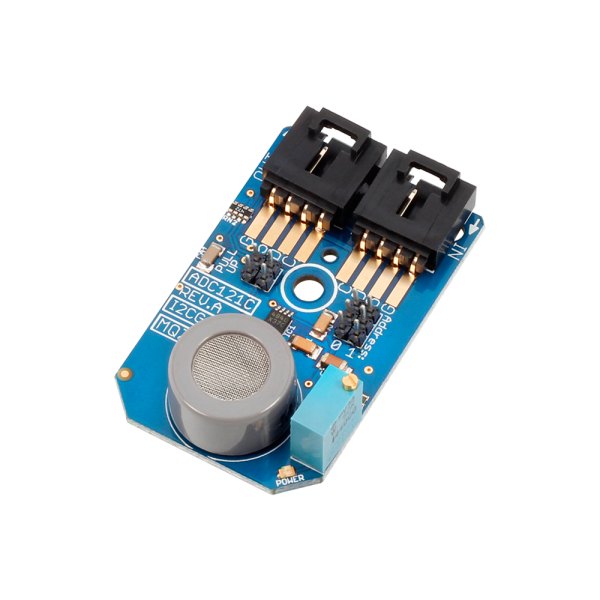

가스 센서가 실장된 하늘색 기판

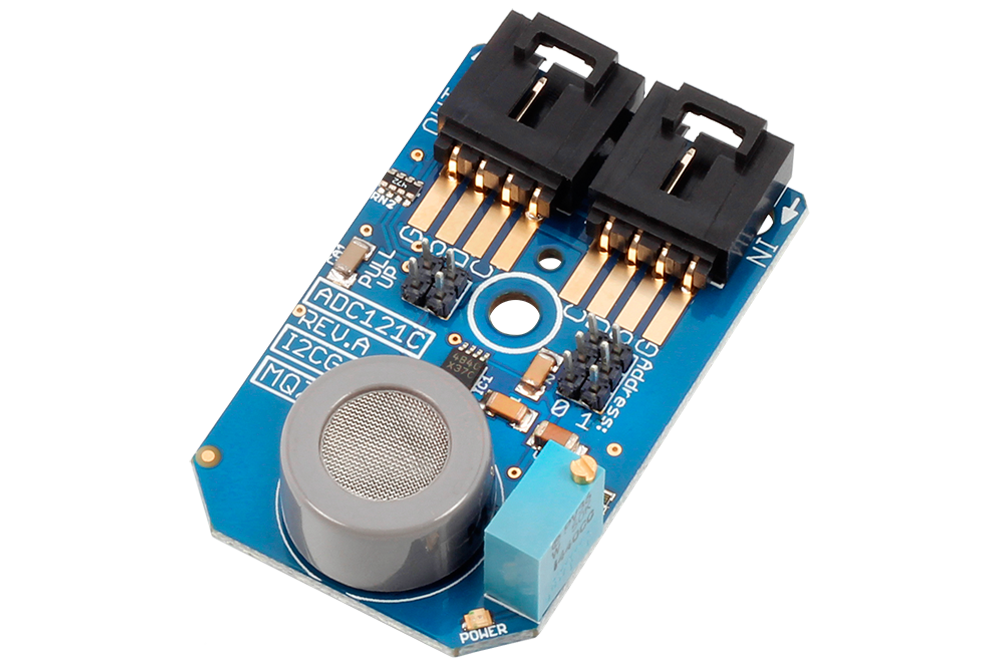

NCD PR2C-9 - 가스 센서와 가변 저항이 있는 기판 상단면

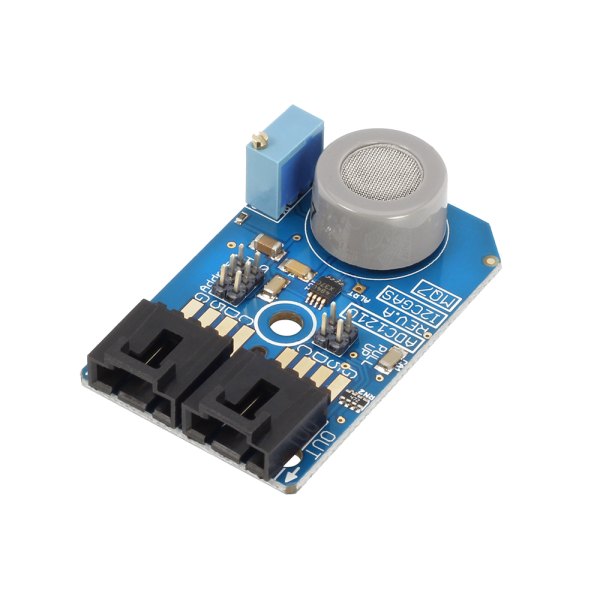

가스 센서와 가변 저항이 있는 기판 상단면

사양

PR2C-9 일산화탄소⁣ 감지 사양

항목사양
모델PR2C-9
센서MQ-7
감지 가스·범위일산화탄소 20~2,000ppm
권장 예열48시간 이상
변환 분해능12비트(ADC121C)
다중 연결주소 점퍼 2개로 9개 연결
소요 전류139 mA 측정, 전원은 센서당 150 mA 이상으로 설계
동작 전원5VDC, 자체 I2C 포트는 4.7K 점퍼 풀업

활용 분야

일산화탄소 농도를⁣ 로그로 남기는 PR2C-9

  • 일산화탄소 실험 — MQ-7로 농도 변화를 로그로 남깁니다.
  • 가스 종류별 반응 시험 — 같은 환경에서 센서별 반응을 비교해 용도에 맞는 센서를 고릅니다.

제품 상세 이미지

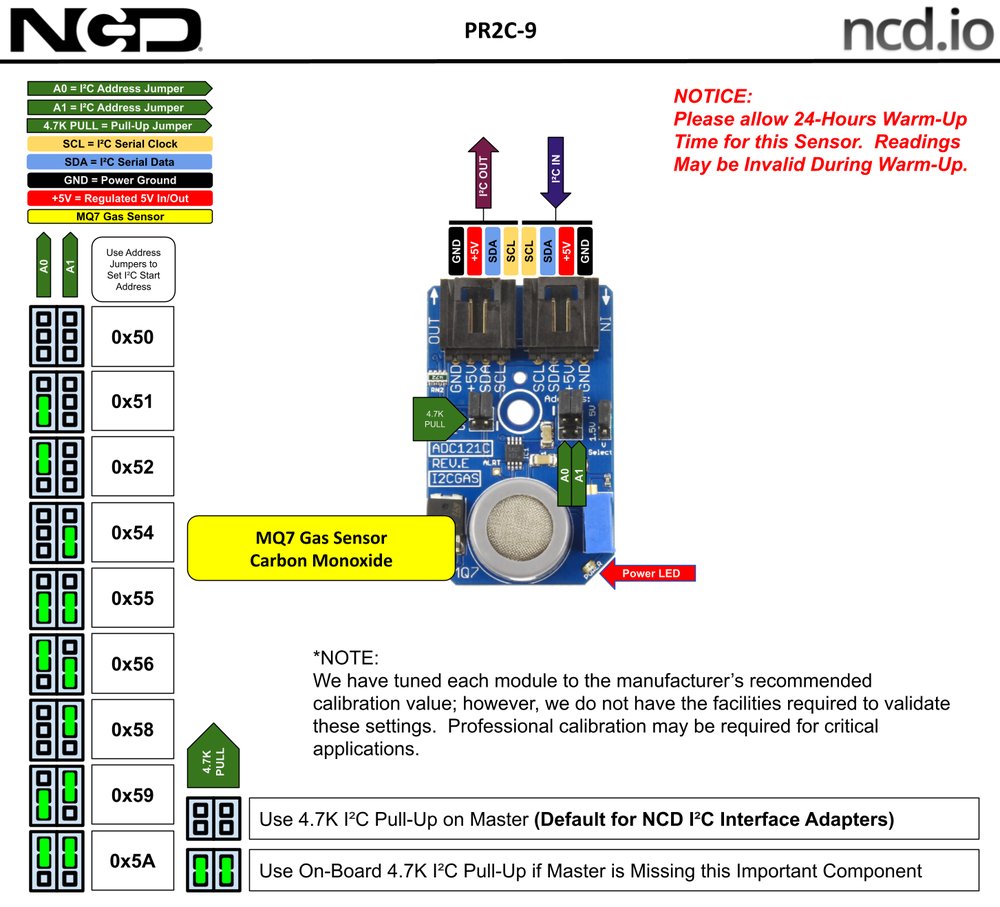

NCD PR2C-9 상세 이미지 1
NCD PR2C-9 - 가스 센서 모듈의 I2C 주소와 센서 위치 설명도

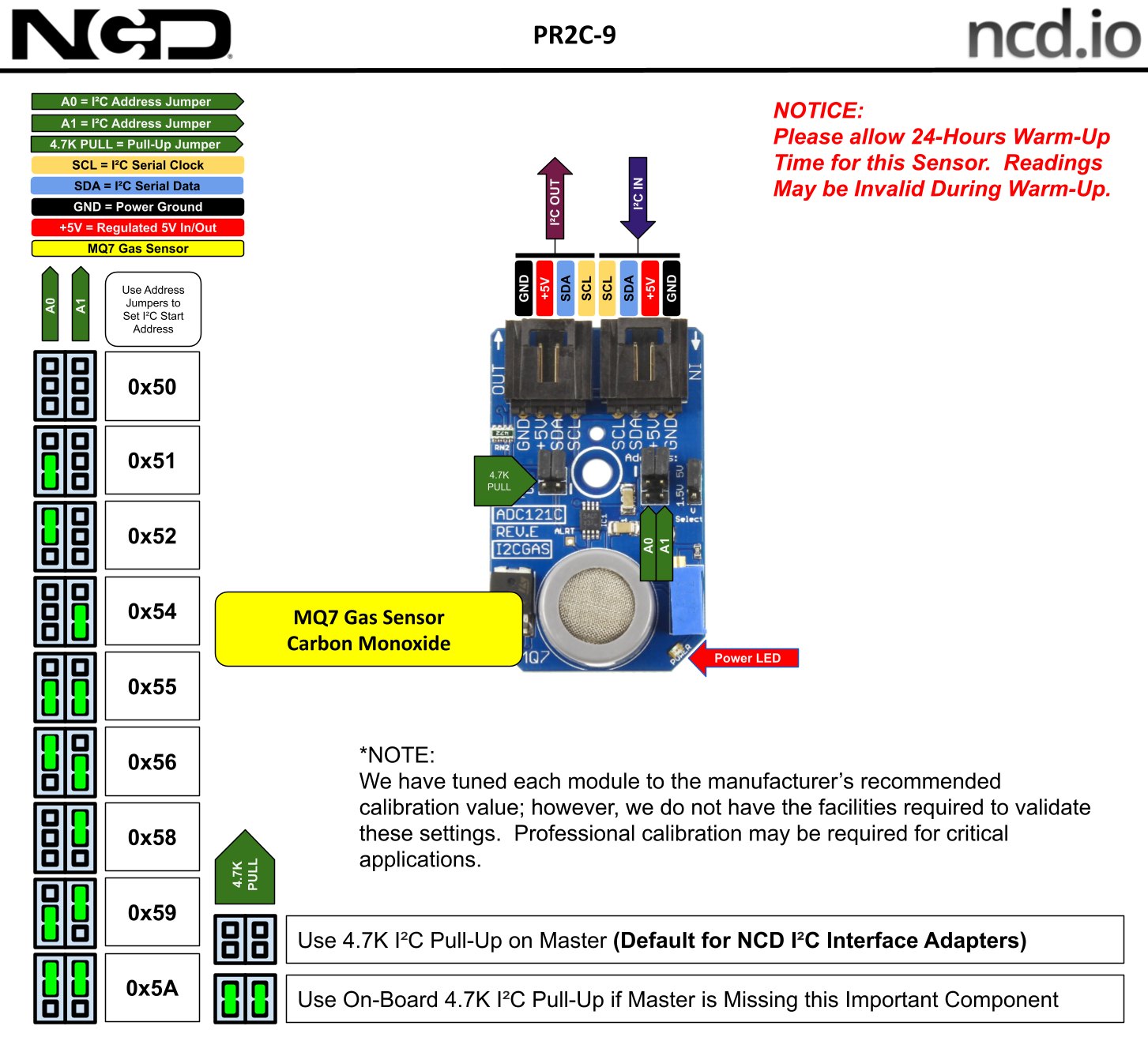

가스 센서 모듈의 I2C 주소와 센서 위치 설명도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2C-9와⁣ 같은 계열 모델

  • PR2C-4 — MQ-2 센서, LPG·프로판 200~5,000ppm을 비롯한 가연성 가스 5종 감지
  • PR2C-5 — MQ-3 센서, 알코올 0.05~10 mg/L 감지
  • PR2C-6 — MQ-4 센서, 메탄·천연가스 200~10,000ppm 감지
  • PR2C-7 — MQ-5 센서, LPG·LNG·이소부탄·프로판 도시가스 200~10,000ppm 감지
  • PR2C-8 — MQ-6 센서, 이소부탄·LNG·LPG 프로판 200~10,000ppm 감지
  • PR2C-10 — MQ-8 센서, 수소 100~10,000ppm 감지
  • PR2C-11 — MQ-9 센서, 일산화탄소 10~1,000ppm과 가연성 가스 100~10,000ppm 감지, 예열 48시간 이상
  • PR2C-12 — MQ131 센서, 오존 10~1,000ppm 감지
  • PR2C-13 — MQ-135 센서, 암모니아·벤젠·알코올 감지
