MODEL : TV40

지속적인 적외선 및 시각적 피드를 제공하여 온도 데이터를 시각화함으로써 이해를 넓힐 수 있는 고성능 산업용 고정형 열화상 시스템입니다.

제품문의

위시리스트 0 찜하기

브랜드	FLUKE PROCESS INSTUMENTS
판매가격	전화문의 (031-713-5988)
제조사	Fluke
원산지	미국
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보
관련 제품

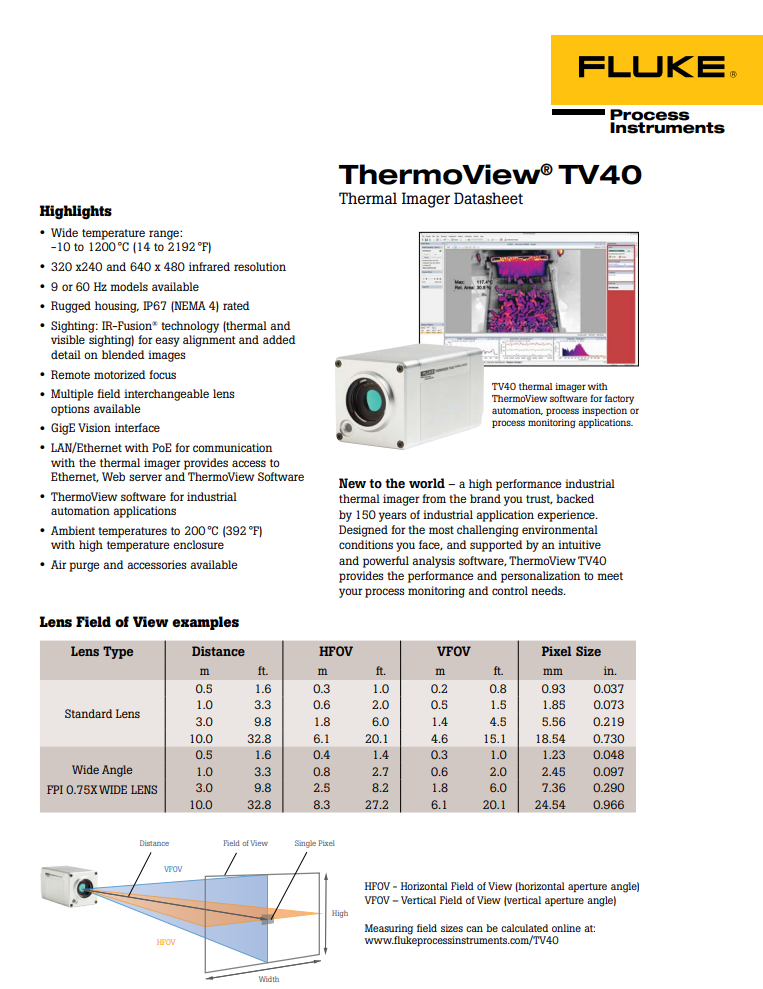

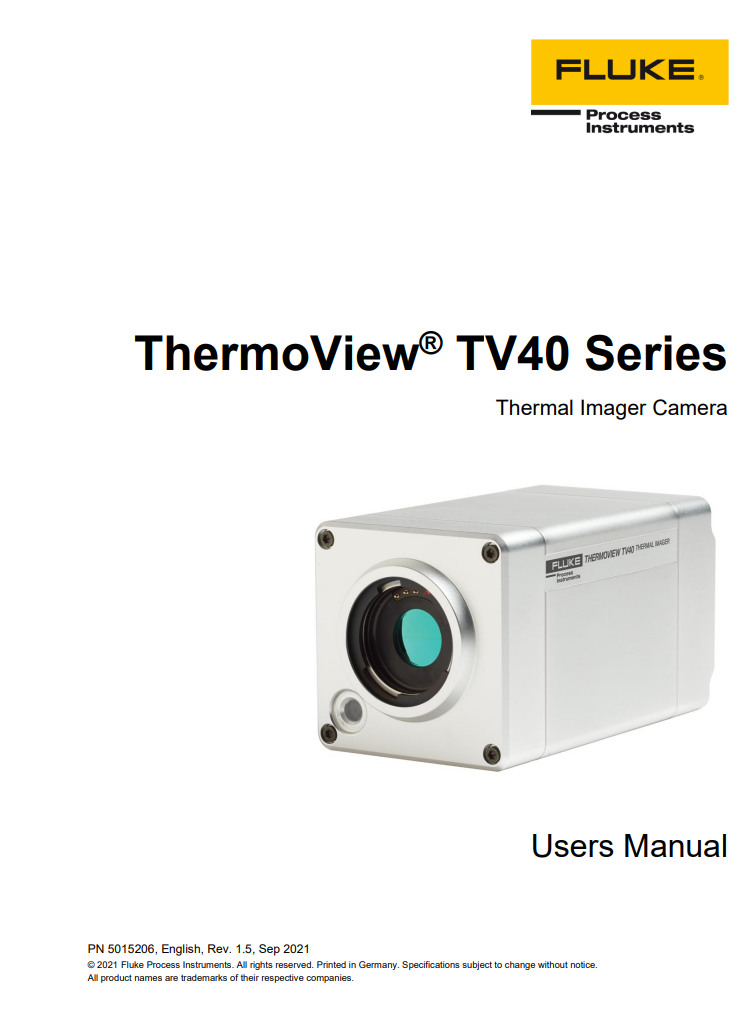

제품 자료
구매후기(0)
배송 및 교환

제품 정보

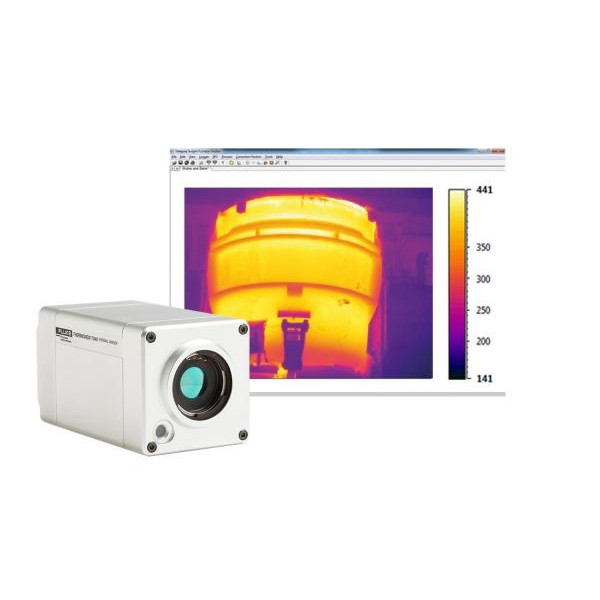

ThermoView TV40은 지속적인 적외선 및 시각적 피드를 제공하여 온도 데이터를 시각화함으로써 이해를 넓힐 수 있는 고성능 산업용 고정형 열화상 시스템입니다. TV40은 완전히 통합된 온도 제어, 모니터링 및 데이터 보관 솔루션을 제공합니다.

통합을 개인화할 수 있는 기능을 통해 TV40을 사용하면 무제한 관심 영역, 프로그래밍 가능한 알람을 프로그래밍하고 고급 통과/실패 논리를 활용하고 안전 또는 자산 검사를 수행하여 프로세스를 자동화할 수 있습니다. PLC에 데이터를 공급하거나 원격으로 피드를 봅니다.

하드웨어

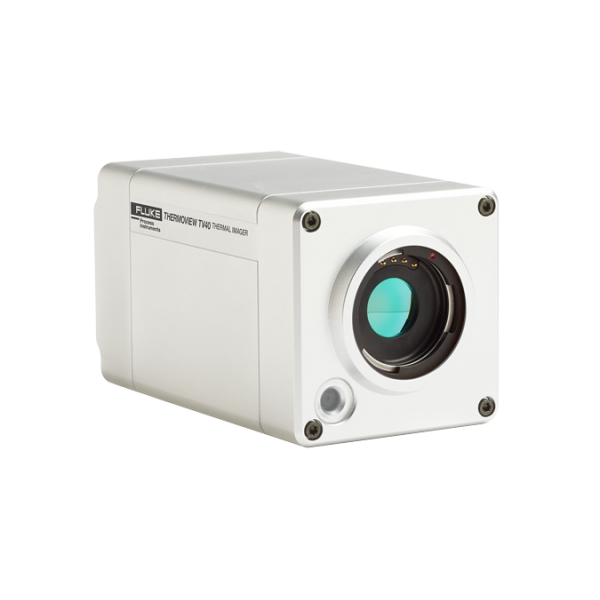

견고한 TV40 열화상 카메라를 사용하면 신뢰할 수 있는 고품질 320x240 및 640x480 적외선 해상도 옵션을 통해 공정의 어느 곳에서나 필요한 온도 데이터를 시각화할 수 있습니다.

주요 기능

- 가장 가혹한 환경에서 장기간 열화상을 보장하는 IP67(NEMA 4) 하우징(에어 퍼지 및 기타 액세서리 사용 가능)

- 손쉬운 정렬과 잠재적인 문제를 신속하게 찾아내는 기능을 위한 동시 적외선 및 가시광선 조준

- 사전 보정된 여러 렌즈는 원격 전동 초점으로 현장에서 교환 가능하므로 추가 보정 없이 현장에서 열화상 카메라 렌즈를 변경할 수 있습니다.

- 기존 제어 시스템에 쉽게 통합하기 위한 적외선 카메라의 표준 I/O 모듈, GigE Vision 및 기타 직접 통신 프로토콜

- PoE(Power Over Ethernet)를 사용하면 고정형 열화상 카메라를 기존 전원 스위치에서 지원할 수 있습니다.

소프트웨어

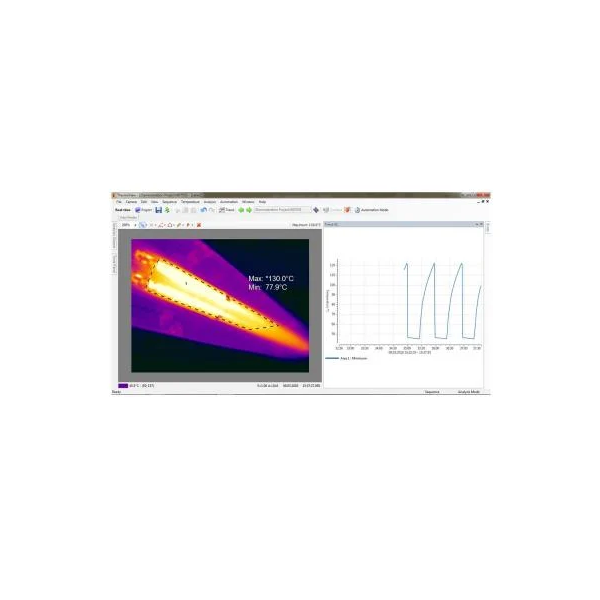

직관적인 ThermoView 소프트웨어를 사용하면 고급 분석 도구, 자동 경보 기능 등을 통해 이전과는 전혀 다른 방식으로 프로세스의 여러 부분을 제어할 수 있습니다.

주요 기능

- 불필요한 가동 중지 시간 없이 빠르고 쉽게 설치할 수 있는 사용자 구성 가능하고 빠른 설정 옵션

- 프로세스를 더 잘 제어하기 위해 개별 I/O에 인터페이스하는 알람 또는 신호를 설정하십시오.

- 고급 통과/실패 논리를 갖춘 사용자 정의 가능한 관심 영역 - 제품 검사 수행, 프로세스 온도 모니터링 등을 동시에 수행할 수 있습니다.

- 온도 조건에 대한 독립적, 연속적, 간헐적 및/또는 원격 평가를 통해 필요할 때 언제 어디서나 온도 데이터를 읽을 수 있습니다.

- 벤치마크 및 프로세스 검토를 위한 데이터 비교를 지원하는 자동화된 데이터 기록 및 보관

하드웨어

주요 기능

- 가장 가혹한 환경에서 장기간 열화상을 보장하는 IP67(NEMA 4) 하우징(에어 퍼지 및 기타 액세서리 사용 가능)

- 손쉬운 정렬과 잠재적인 문제를 신속하게 찾아내는 기능을 위한 동시 적외선 및 가시광선 조준

- 사전 보정된 여러 렌즈는 원격 전동 초점으로 현장에서 교환 가능하므로 추가 보정 없이 현장에서 열화상 카메라 렌즈를 변경할 수 있습니다.

- 기존 제어 시스템에 쉽게 통합하기 위한 적외선 카메라의 표준 I/O 모듈, GigE Vision 및 기타 직접 통신 프로토콜

- PoE(Power Over Ethernet)를 사용하면 고정형 열화상 카메라를 기존 전원 스위치에서 지원할 수 있습니다.

소프트웨어

주요 기능

- 불필요한 가동 중지 시간 없이 빠르고 쉽게 설치할 수 있는 사용자 구성 가능하고 빠른 설정 옵션

- 프로세스를 더 잘 제어하기 위해 개별 I/O에 인터페이스하는 알람 또는 신호를 설정하십시오.

- 고급 통과/실패 논리를 갖춘 사용자 정의 가능한 관심 영역 - 제품 검사 수행, 프로세스 온도 모니터링 등을 동시에 수행할 수 있습니다.

- 온도 조건에 대한 독립적, 연속적, 간헐적 및/또는 원격 평가를 통해 필요할 때 언제 어디서나 온도 데이터를 읽을 수 있습니다.

- 벤치마크 및 프로세스 검토를 위한 데이터 비교를 지원하는 자동화된 데이터 기록 및 보관

· 제품 사양

특징	설명
목격	열화상 카메라 + 가시광선 카메라(320 x 240 또는 640 x 480)
측정 범위	-10 ~ 1200°C (14 ~ 2192°F) 소프트웨어 구성 가능: 자동 하위 범위 1: -20~80°C(-4~176°F) 하위 범위 2: -20 ~ 1200°C(-4 ~ 2192°F)
측정 정확도	±2°C 또는 ±2°%(판독값)
이미지 해상도	320 x 240(76,800픽셀) 및 640 x 480(307,200픽셀)
모델	9 또는 60Hz
시야	수평 34° x 25.5°
스펙트럼 범위	8~14μm
탐지기	비냉각식 초점면 배열
초점 범위	IR 15 cm - (전동식 원격 초점), 가시광선: 60 cm -

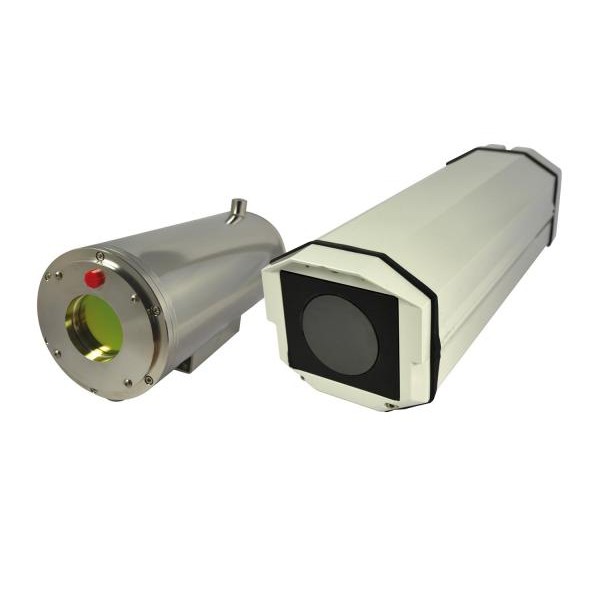

주변 온도	고온 인클로저 사용 시 최대 200°C(392°F)

소프트웨어 옵션

다양한 산업 자동화 애플리케이션 등을 위한 고급 소프트웨어 패키지

운영자의 직관적인 소프트웨어 패키지	ThermoView Lite, ThermoView 소프트웨어, ThermoView EtherNet/IP, ThermoView Modbus, ThermoView 중요 자산, ThermoView 백라이트
주요 특징들	다중 카메라 통신 실화상과 열화상을 동시에 확인(IR-Fusion) DAQ(I/O) 통신 가능 고급 분석 및 사용자 정의 가능한 조건 설정 무제한 관심 영역 및 알람 설정 자동 렌즈 식별(현장 교환 렌즈) 이미지 및 그래프 내보내기 - PNG, JPG, TXT, CSV, AVI

통신

상호 작용	GigE Vision 인터페이스, 이더넷/TCP/IP, Modbus, Profinet LAN/이더넷은 통합 웹 서버 및 ThermoView 소프트웨어에 대한 액세스를 제공합니다.
확장 가능한 I/O	릴레이 출력 모듈(2)(시스템 상태, 프로세스 알람) 디지털 입력 모듈(16채널)(사용자 정의 가능 이벤트 트리거링) 디지털 출력 모듈(16채널)(시스템 상태, 프로세스 알람) 아날로그 출력 모듈(4~20mA 또는 0~20mA) 패시브 아이솔레이터
전원공급장치	DC + 12~26V 또는 PoE(이더넷을 통한 전력 공급)
전력 소비	8W(일반), 13W(최대)

환경

작동 온도	-10~50°C(14~122°F)
보관 온도	-20~50°C(-4~122°F)
습기	10~95% 비응결
충격 저항	IEC 60068-2-27(기계적 충격): 50g, 6ms, 3축
진동 저항	IEC 60068-2-26(정현파 충격): 3g, 11~200Hz, 3축
환경 보호	IP67(NEMA 4)
크기(W x H x L)	약 83 x 83 x 158mm(3.25 x 3.25 x 6.22")
무게	약 1.08kg(2.38파운드)

표준 및 규정 준수

EC 지침 2014/30/EU	EMC
EC 지침 2011/65/EU	지침(EU) 2015/863에 의해 개정된 RoHS 준수
EN 61326-1: 2013	전기 측정, 제어 및 실험실 장치 - 전자기 민감성(EMC)
EN 50581: 2012	유해 물질 제한(RoHS)과 관련된 전기 제품 평가를 위한 기술 문서
KCC	전자파 적합성은 한국에서의 사용에 적용됩니다. 이 제품은 산업용(클래스 A) 전자파 장비에 대한 요구 사항을 충족합니다.
