Ralston QTHA-3MB1 3/8" NPT(M) x 퀵-테스트(M) 커넥터, 체크밸브

3/8" 암 NPT 포트에⁣ 체크밸브 포함 연결

Ralston QTHA-3MB1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

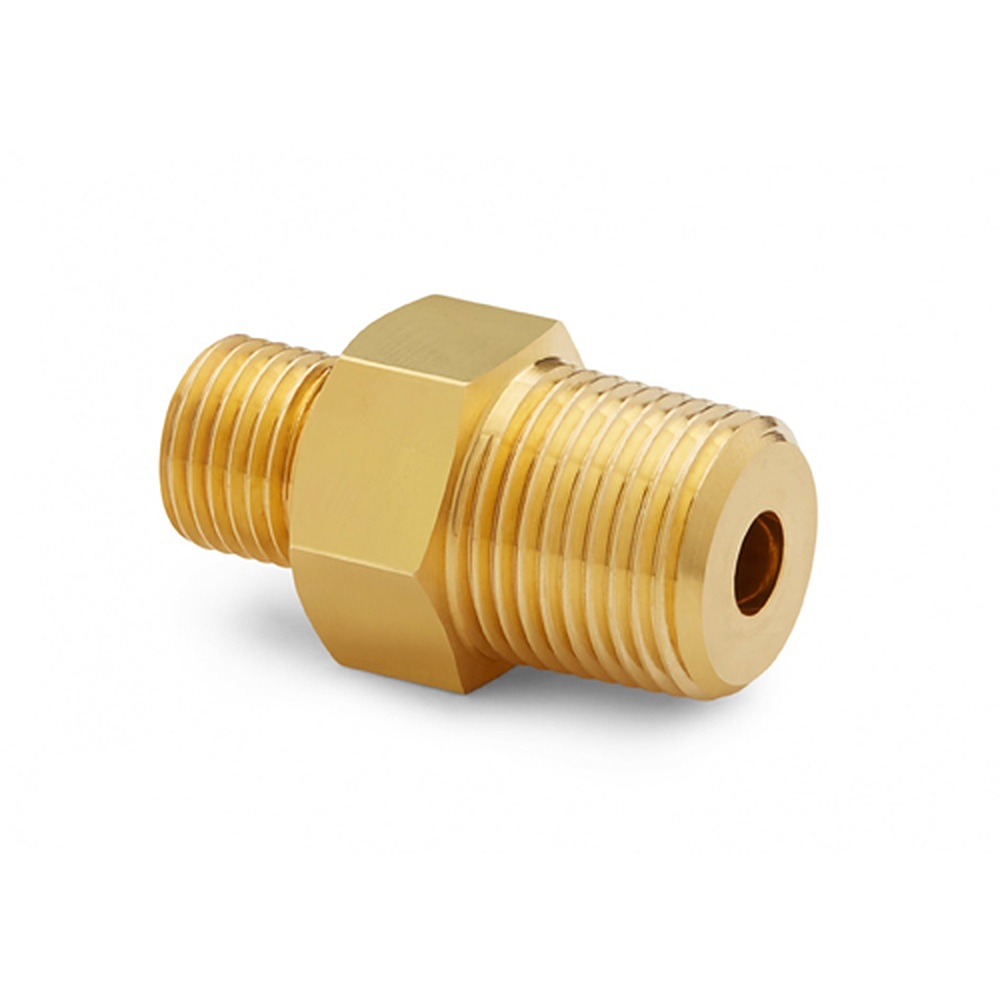

Ralston QTHA-3MB1은 3000 psi급 황동 수 NPT 어댑터(Male NPT to Quick-test Adapter)로, 3/8" 수 NPT × 수 Quick-test 연결을 갖췄습니다. 암 NPT 포트가 있는 트랜스미터나 게이지에 Quick-test 호스를 잇습니다. (주)테솔이 국내에 공식 공급합니다.

수 Quick-test 반대편 연결부는 3/8" 수 NPT입니다. 호스를 떼는 순간 체크밸브가 기기 쪽을 닫습니다.

사양

QTHA-3MB1⁣ 세부 사양

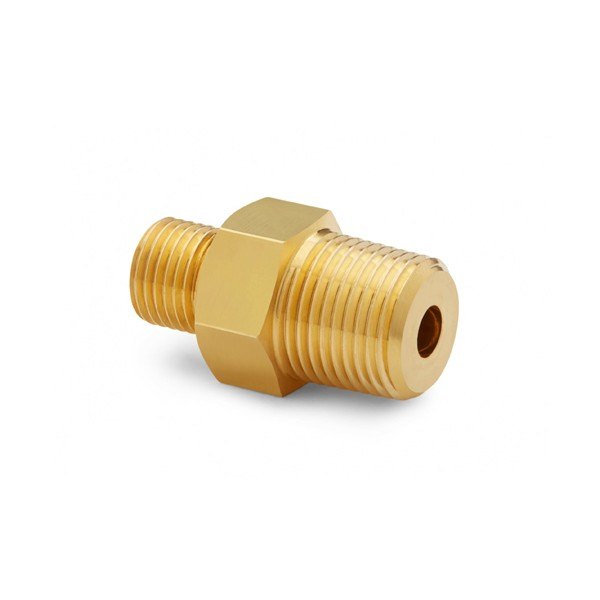

나사산과 육각 몸체가 보이는 황동 커넥터 모습

압력과 소재

QTHA-3MB1 정격⁣ 3000 psi

최대 압력은 20 MPa(3000 psi)입니다. 105 °C(225 °F)까지 사용할 수 있습니다. 황동 몸체에 Buna-N 씰을 사용합니다.

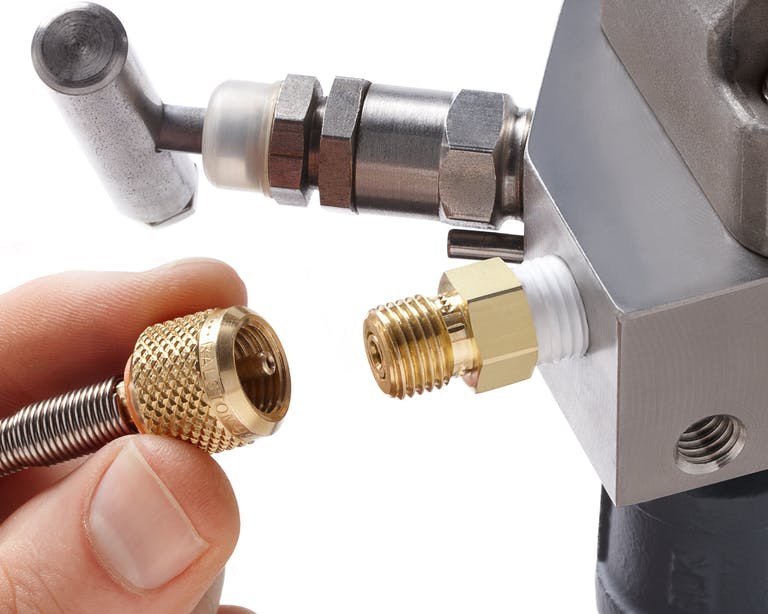

장비 포트에 황동 커넥터와 호스를 연결하는 모습

크기

QTHA-3MB1⁣ 몸체 크기와 렌치

크기는 3.56 × 1.91 × 1.91 cm입니다. 제품 무게는 56 g입니다. 육각부 렌치 크기는 19 mm(3/4 in)입니다.

사용 방법

QTHA-3MB1 연결⁣ 순서

1. 기기 포트에 맞춰 3/8" 수 NPT 나사에 실링 테이프를 감고 렌치로 체결합니다.
2. 수 Quick-test 쪽에 호스를 연결합니다. 호스만 바꾸면 되므로 기기 쪽 나사는 그대로 둡니다.

같은 계열

QTHA-3MB1⁣ 같은 계열 21종

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 스테인리스강, 체크밸브 없음, 5000 psi
• QTHA-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi
• QTFT-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi, 캡·체인 포함
• QTHA-1MB1 — 1/8" 수 NPT
• QTFT-1MB1 — 1/8" 수 NPT, 캡·체인 포함
• QTHA-1MS1 — 1/8" 수 NPT, 스테인리스강
• QTFT-1MS1 — 1/8" 수 NPT, 스테인리스강, 캡·체인 포함
• QTHA-2MB1 — 1/4" 수 NPT
• QTFT-2MB1 — 1/4" 수 NPT, 캡·체인 포함
• QTHA-2MS1 — 1/4" 수 NPT, 스테인리스강
• QTFT-2MS1 — 1/4" 수 NPT, 스테인리스강, 캡·체인 포함
• QTFT-3MB1 — 캡·체인 포함
• QTHA-3MS1 — 스테인리스강
• QTFT-3MS1 — 스테인리스강, 캡·체인 포함
• QTHA-4MB1 — 1/2" 수 NPT
• QTFT-4MB1 — 1/2" 수 NPT, 캡·체인 포함
• QTHA-4MS1 — 1/2" 수 NPT, 스테인리스강
• QTFT-4MS1 — 1/2" 수 NPT, 스테인리스강, 캡·체인 포함
• QTHA-6MB1 — 3/4" 수 NPT
• QTFT-6MB1 — 3/4" 수 NPT, 캡·체인 포함
