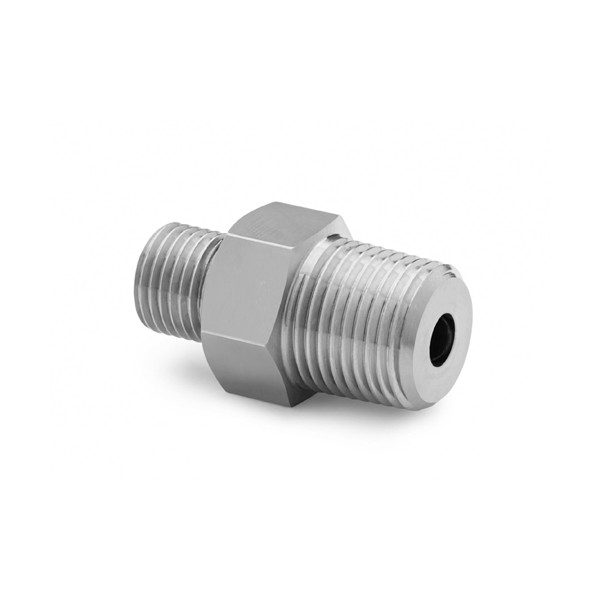

Ralston QTHA-3MS1 3/8" NPT(M) x 퀵-테스트(M) 커넥터, 체크밸브, S.S.

3/8" 암 NPT 포트에⁣ 체크밸브 포함 연결

Ralston QTHA-3MS1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-3MS1은 3/8" 수 NPT × 수 Quick-test 연결을 갖춘 스테인리스강 수 NPT 어댑터(Male NPT to Quick-test Adapter)입니다. 압력 기기의 암 NPT 포트를 Quick-test 호스에 잇는 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.

호스를 떼는 순간 체크밸브가 기기 쪽을 닫습니다. 3/8" 수 NPT와 수 Quick-test를 한 몸체에 둔 구성입니다.

사용 방법

QTHA-3MS1⁣ 설치 순서

1. 수 NPT 나사에 실링 테이프를 감고 기기의 암 NPT 포트에 렌치로 조입니다.
2. 반대쪽 수 Quick-test 커넥터에 호스를 연결합니다. 호스를 바꿀 때 기기 쪽 나사는 풀지 않습니다.

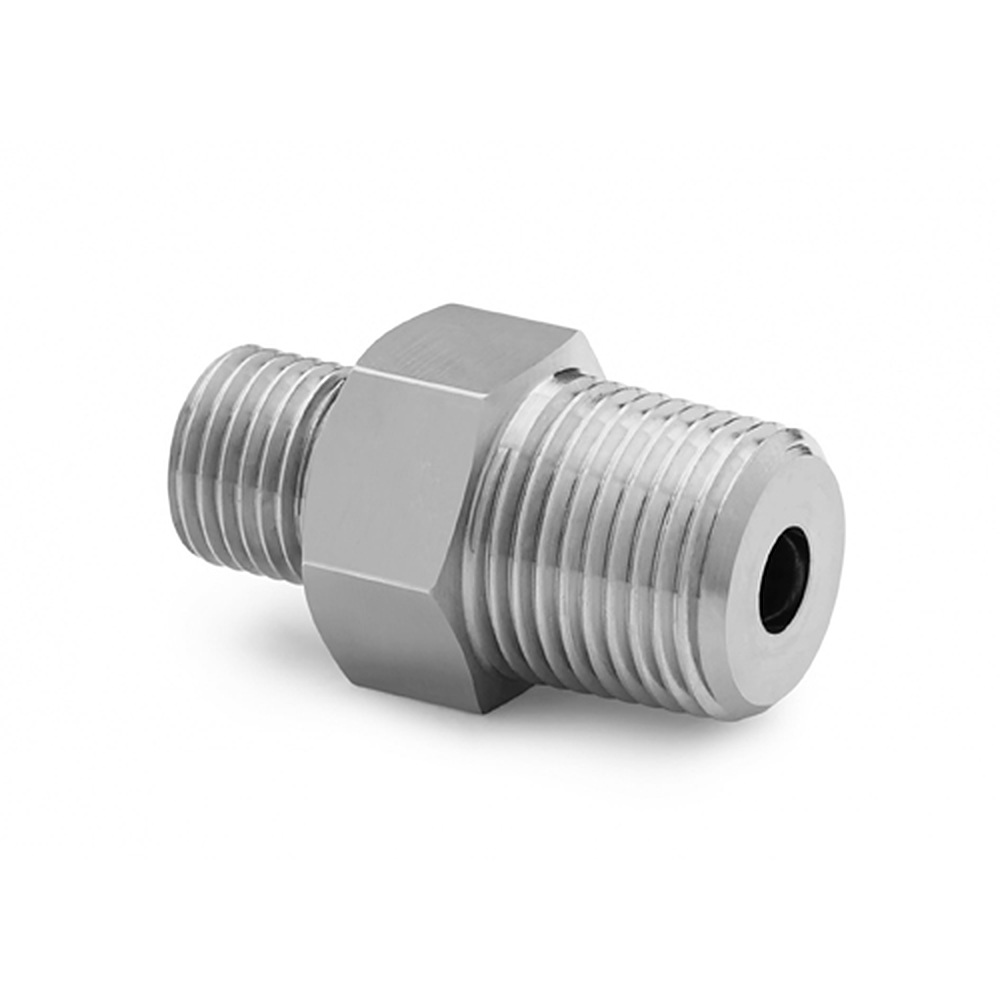

나사산과 육각 몸체가 보이는 스테인리스 커넥터

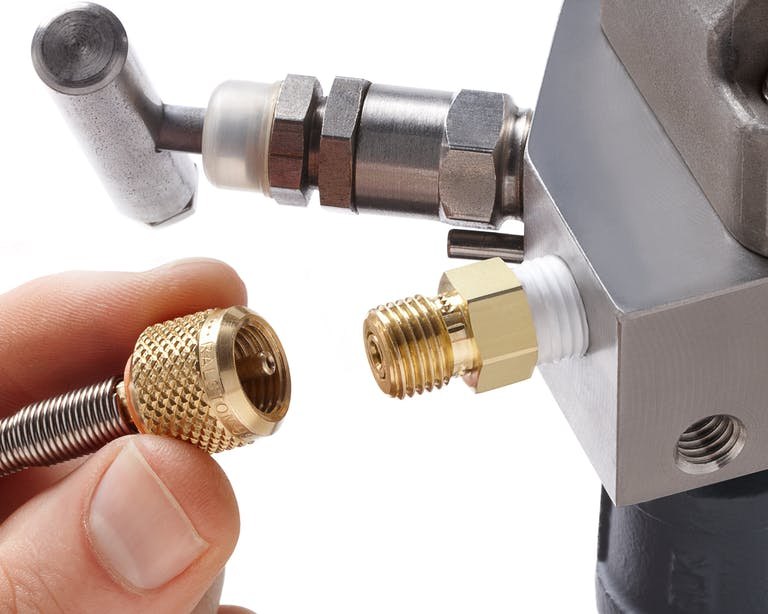

장비 포트에 황동 커넥터와 호스를 연결하는 모습

사양

QTHA-3MS1⁣ 세부 사양

압력·온도

QTHA-3MS1 정격⁣ 3000 psi

압력 정격은 3000 psi(200 bar, 20 MPa)까지입니다. 사용 온도 범위는 -18 °C ~ 105 °C입니다. 몸체는 스테인리스강, 씰은 Buna-N입니다.

크기

QTHA-3MS1⁣ 몸체 크기와 렌치

크기는 높이 3.56 cm, 폭 1.91 cm, 깊이 1.91 cm입니다. 육각부 렌치 크기는 19 mm(3/4 in)입니다.

같은 계열

QTHA-3MS1과⁣ 같은 계열 모델

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 체크밸브 없음, 5000 psi
• QTHA-2MB0 — 1/4" 수 NPT, 황동, 체크밸브 없음, 5000 psi
• QTFT-2MB0 — 1/4" 수 NPT, 황동, 체크밸브 없음, 5000 psi, 캡·체인 포함
• QTHA-1MB1 — 1/8" 수 NPT, 황동
• QTFT-1MB1 — 1/8" 수 NPT, 황동, 캡·체인 포함
• QTHA-1MS1 — 1/8" 수 NPT
• QTFT-1MS1 — 1/8" 수 NPT, 캡·체인 포함
• QTHA-2MB1 — 1/4" 수 NPT, 황동
• QTFT-2MB1 — 1/4" 수 NPT, 황동, 캡·체인 포함
• QTHA-2MS1 — 1/4" 수 NPT
• QTFT-2MS1 — 1/4" 수 NPT, 캡·체인 포함
• QTHA-3MB1 — 황동
• QTFT-3MB1 — 황동, 캡·체인 포함
• QTFT-3MS1 — 캡·체인 포함
• QTHA-4MB1 — 1/2" 수 NPT, 황동
• QTFT-4MB1 — 1/2" 수 NPT, 황동, 캡·체인 포함
• QTHA-4MS1 — 1/2" 수 NPT
• QTFT-4MS1 — 1/2" 수 NPT, 캡·체인 포함
• QTHA-6MB1 — 3/4" 수 NPT, 황동
• QTFT-6MB1 — 3/4" 수 NPT, 황동, 캡·체인 포함
