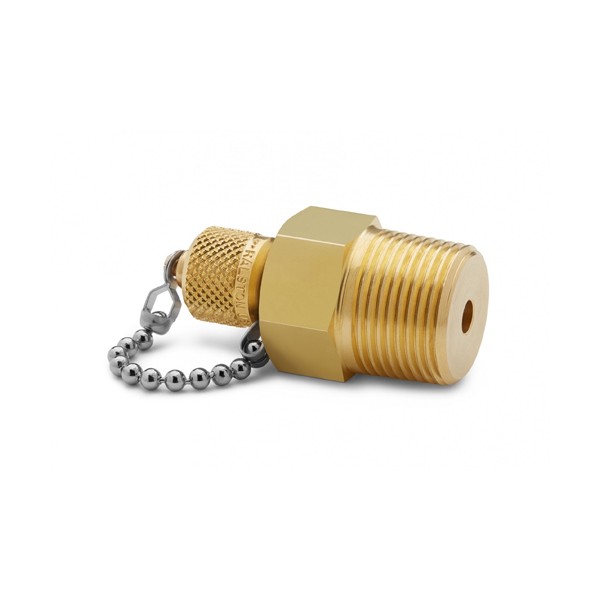

Ralston QTFT-6MB1 3/4" NPT(M) x 퀵-테스트(M), 체크밸브, 캡 & 체인

3/4" 암 NPT 포트에⁣ 체크밸브·캡 구성

Ralston QTFT-6MB1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-6MB1은 3/4" 수 NPT × 수 Quick-test 연결에 최대 3000 psi 정격을 갖춘 황동 수 NPT 어댑터(Male NPT to Quick-test Adapter)입니다. 암 NPT 포트가 있는 트랜스미터나 게이지에 Quick-test 호스를 잇습니다. (주)테솔이 국내에 공식 공급합니다.

체크밸브가 호스를 분리하는 순간 압력 기기 쪽을 막아 줍니다. 한쪽은 3/4" 수 NPT, 반대쪽은 수 Quick-test입니다.

사용 방법

QTFT-6MB1⁣ 체결 순서

1. 수 NPT 나사에 실링 테이프를 감고 기기의 암 NPT 포트에 렌치로 조입니다.
2. Quick-test 커넥터에 시험 호스를 꽂습니다. 이후에는 호스만 분리하고 다시 연결합니다.

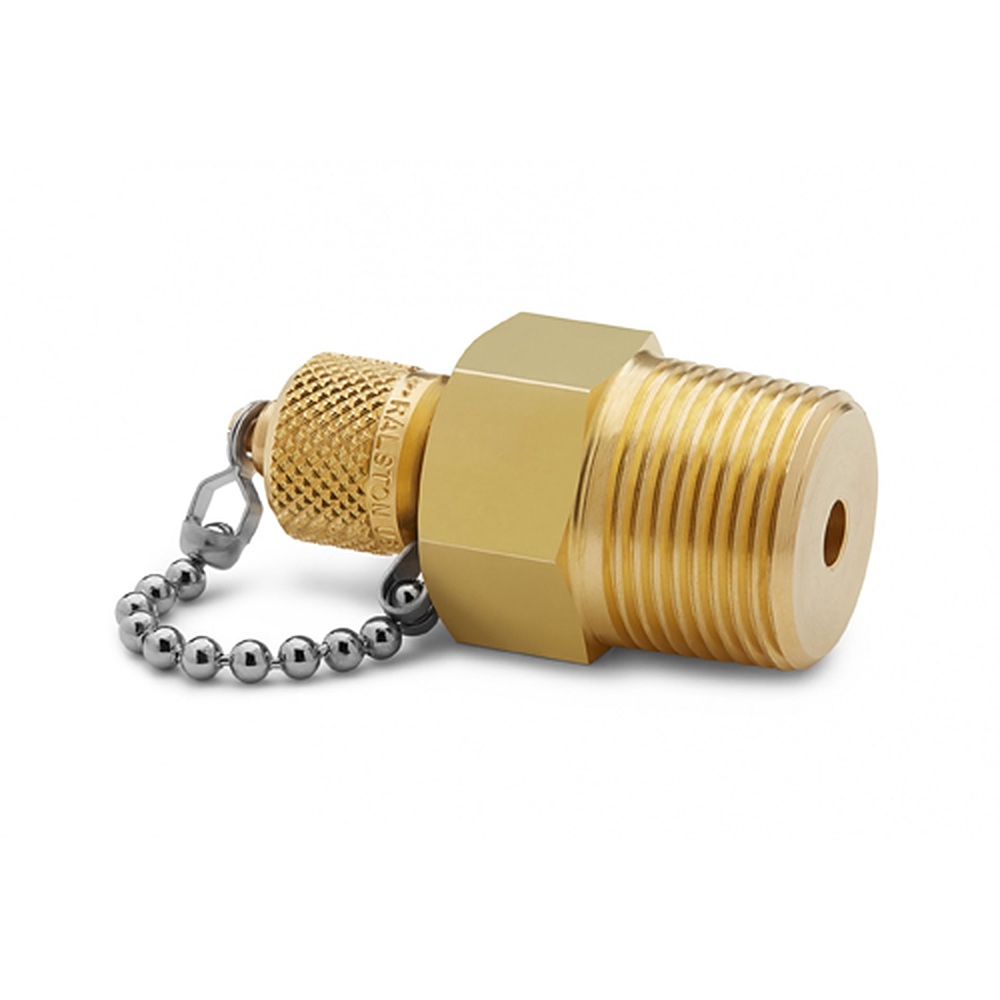

체인 캡이 달린 황동 퀵 테스트 커넥터 모습

포트 연결

QTFT-6MB1⁣ 3/4" 수 NPT 연결부

캡을 열면 공정 쪽에 Quick-test 호스를 연결해 교정할 수 있고, 작업 뒤에는 캡을 다시 씌웁니다.

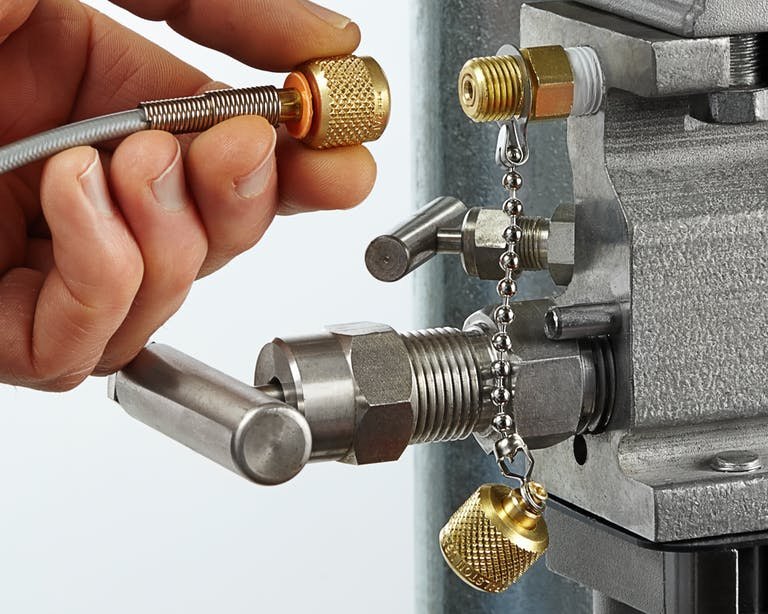

캡과 체인이 달린 커넥터를 장비 포트에 연결한 모습

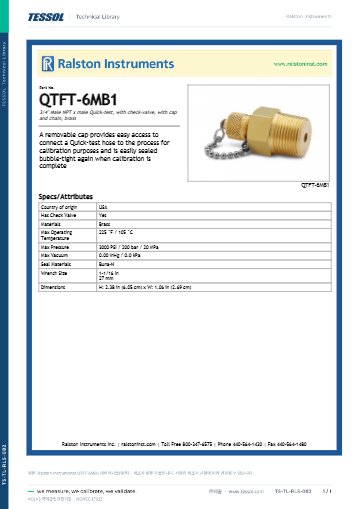

사양

QTFT-6MB1⁣ 사양 요약

정격

QTFT-6MB1⁣ 황동 몸체와 씰

정격 압력은 최대 200 bar(3000 psi)입니다. 105 °C(225 °F)까지 사용할 수 있습니다. 황동 몸체에 Buna-N 씰을 사용합니다.

치수

QTFT-6MB1⁣ 치수와 무게

외형 치수는 높이 6.05 cm, 폭 2.69 cm, 깊이 2.69 cm입니다. 제품 무게는 190 g(6.72 oz)입니다. 육각부 렌치 크기는 1-1/16 in(27 mm)입니다.

같은 계열

QTFT-6MB1⁣ 같은 계열 21종

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 스테인리스강, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTHA-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTFT-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi
• QTHA-1MB1 — 1/8" 수 NPT, 캡·체인 없음
• QTFT-1MB1 — 1/8" 수 NPT
• QTHA-1MS1 — 1/8" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-1MS1 — 1/8" 수 NPT, 스테인리스강
• QTHA-2MB1 — 1/4" 수 NPT, 캡·체인 없음
• QTFT-2MB1 — 1/4" 수 NPT
• QTHA-2MS1 — 1/4" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-2MS1 — 1/4" 수 NPT, 스테인리스강
• QTHA-3MB1 — 3/8" 수 NPT, 캡·체인 없음
• QTFT-3MB1 — 3/8" 수 NPT
• QTHA-3MS1 — 3/8" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-3MS1 — 3/8" 수 NPT, 스테인리스강
• QTHA-4MB1 — 1/2" 수 NPT, 캡·체인 없음
• QTFT-4MB1 — 1/2" 수 NPT
• QTHA-4MS1 — 1/2" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-4MS1 — 1/2" 수 NPT, 스테인리스강
• QTHA-6MB1 — 캡·체인 없음
