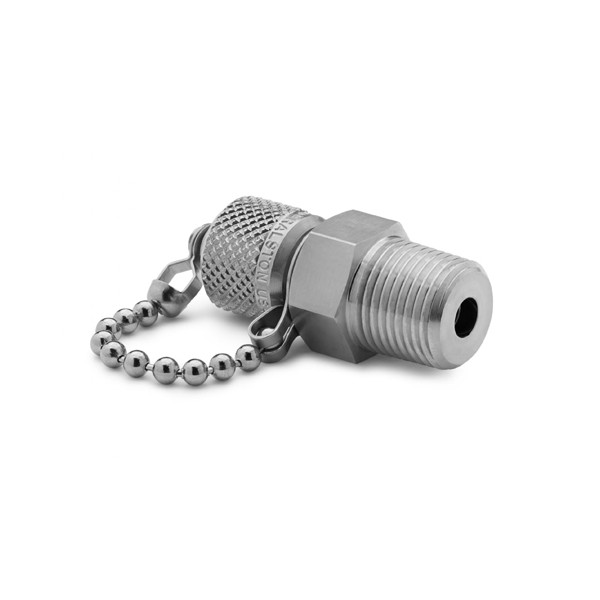

Ralston QTFT-3MS1 3/8" NPT(M) x 퀵-테스트(M), 체크밸브, 캡 & 체인, S.S.

3/8" 암 NPT 포트에⁣ 체크밸브·캡 구성

Ralston QTFT-3MS1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-3MS1은 3000 psi급 스테인리스강 수 NPT 어댑터(Male NPT to Quick-test Adapter)로, 3/8" 수 NPT × 수 Quick-test 연결을 갖췄습니다. 암 NPT 포트를 가진 압력 기기에 Quick-test 호스를 연결합니다. (주)테솔이 국내에 공식 공급합니다.

수 Quick-test 반대편 연결부는 3/8" 수 NPT입니다. 호스를 분리하면 내장 체크밸브가 기기 쪽 흐름을 막습니다.

압력과 소재

QTFT-3MS1 정격⁣ 3000 psi

최대 3000 psi(200 bar, 20 MPa), 225 °F(105 °C) 이하 조건에서 사용합니다. 몸체 재질은 스테인리스강입니다. 씰은 Buna-N입니다.

연결부

QTFT-3MS1⁣ 접속 대상

캡을 열면 공정 쪽에 Quick-test 호스를 연결해 교정할 수 있고, 작업 뒤에는 캡을 다시 씌웁니다.

사용 방법

QTFT-3MS1⁣ 설치 순서

1. 실링 테이프를 감은 수 NPT 나사를 기기의 암 NPT 포트에 렌치로 조입니다.
2. Quick-test 커넥터에 시험 호스를 꽂습니다. 이후에는 호스만 분리하고 다시 연결합니다.

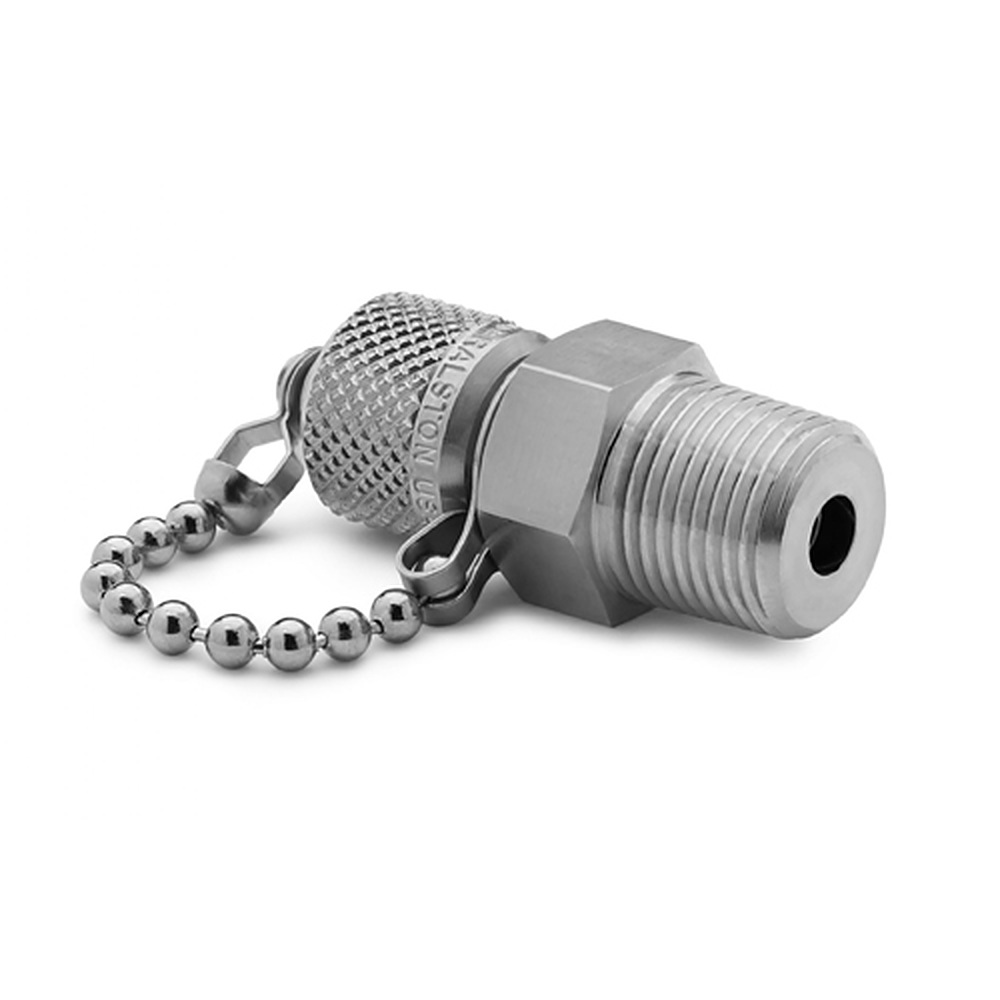

체인 캡이 달린 스테인리스 퀵 테스트 커넥터

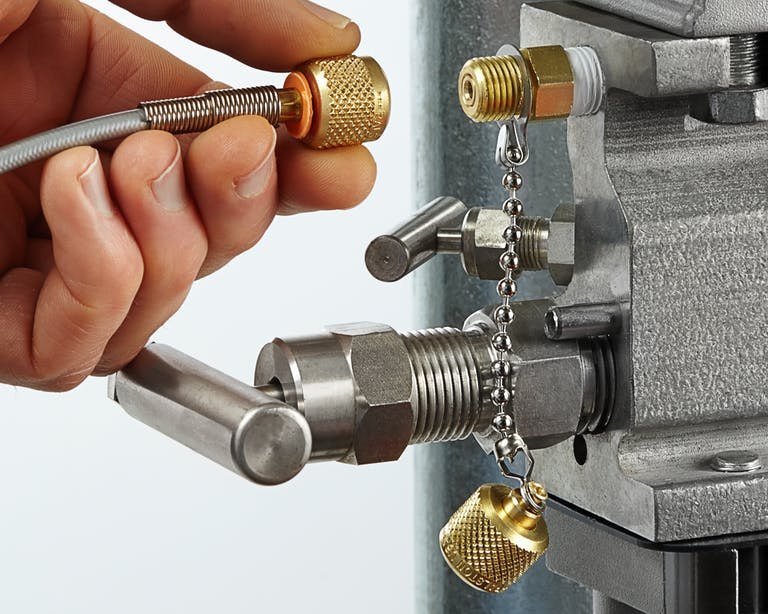

캡과 체인이 달린 커넥터를 장비 포트에 연결한 모습

외형

QTFT-3MS1⁣ 치수와 무게

외형 치수는 5 × 1.91 × 1.91 cm입니다. 무게는 81 g(2.86 oz)입니다. 체결용 렌치 크기는 3/4 in(19 mm)입니다.

사양

QTFT-3MS1⁣ 세부 사양

같은 계열

QTFT-3MS1과⁣ 같은 계열 모델

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTHA-2MB0 — 1/4" 수 NPT, 황동, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTFT-2MB0 — 1/4" 수 NPT, 황동, 체크밸브 없음, 5000 psi
• QTHA-1MB1 — 1/8" 수 NPT, 황동, 캡·체인 없음
• QTFT-1MB1 — 1/8" 수 NPT, 황동
• QTHA-1MS1 — 1/8" 수 NPT, 캡·체인 없음
• QTFT-1MS1 — 1/8" 수 NPT
• QTHA-2MB1 — 1/4" 수 NPT, 황동, 캡·체인 없음
• QTFT-2MB1 — 1/4" 수 NPT, 황동
• QTHA-2MS1 — 1/4" 수 NPT, 캡·체인 없음
• QTFT-2MS1 — 1/4" 수 NPT
• QTHA-3MB1 — 황동, 캡·체인 없음
• QTFT-3MB1 — 황동
• QTHA-3MS1 — 캡·체인 없음
• QTHA-4MB1 — 1/2" 수 NPT, 황동, 캡·체인 없음
• QTFT-4MB1 — 1/2" 수 NPT, 황동
• QTHA-4MS1 — 1/2" 수 NPT, 캡·체인 없음
• QTFT-4MS1 — 1/2" 수 NPT
• QTHA-6MB1 — 3/4" 수 NPT, 황동, 캡·체인 없음
• QTFT-6MB1 — 3/4" 수 NPT, 황동
