Ralston QTFT-2MB1 1/4" NPT(M) x 퀵-테스트(M), 체크밸브, 캡 & 체인

1/4" 암 NPT 포트에⁣ 체크밸브·캡 구성

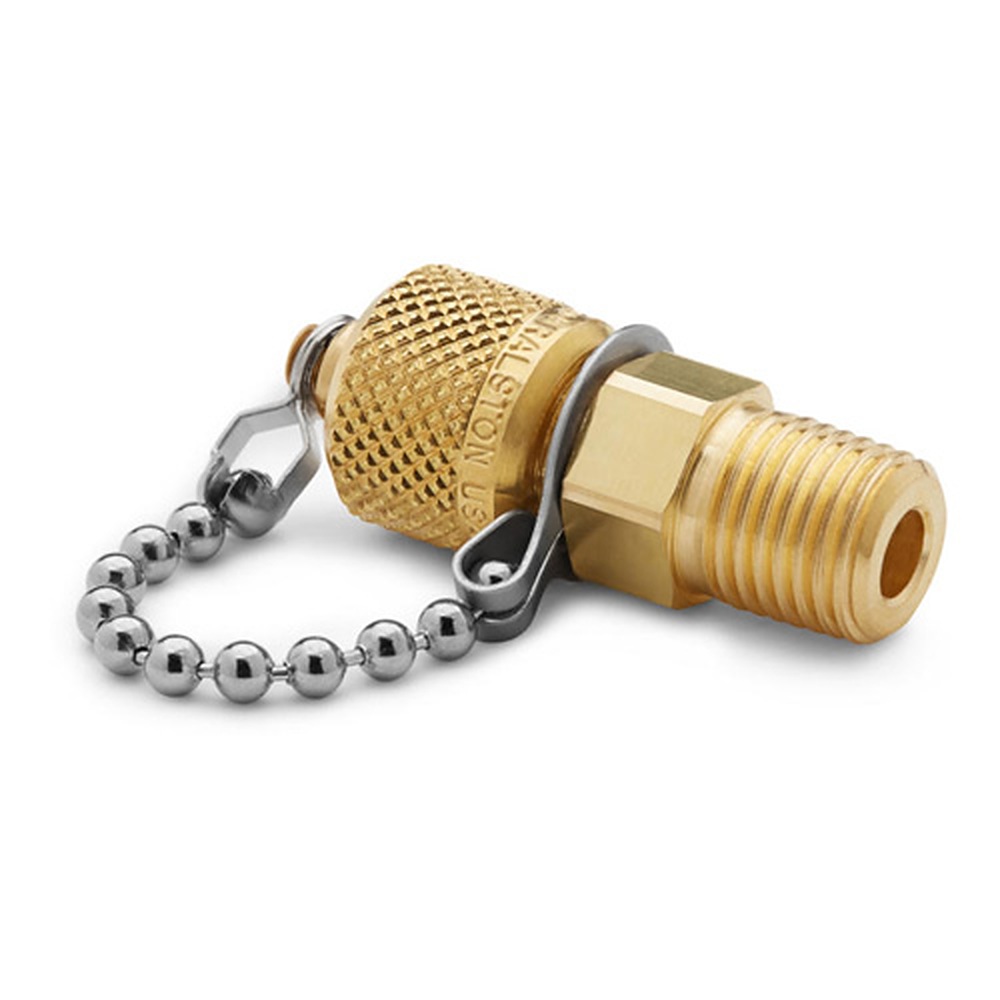

Ralston QTFT-2MB1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-2MB1은 1/4" 수 NPT × 수 Quick-test 연결을 갖춘 황동 수 NPT 어댑터(Male NPT to Quick-test Adapter)입니다. 암 NPT 포트가 있는 트랜스미터나 게이지에 Quick-test 호스를 잇습니다. (주)테솔이 국내에 공식 공급합니다.

수 Quick-test 반대편 연결부는 1/4" 수 NPT입니다. 호스를 분리하면 내장 체크밸브가 기기 쪽 흐름을 막습니다.

포트 연결

QTFT-2MB1의⁣ 연결 방향과 규격

교정할 때는 캡을 열고 Quick-test 호스를 연결하며, 끝나면 캡을 다시 씌워 둡니다.

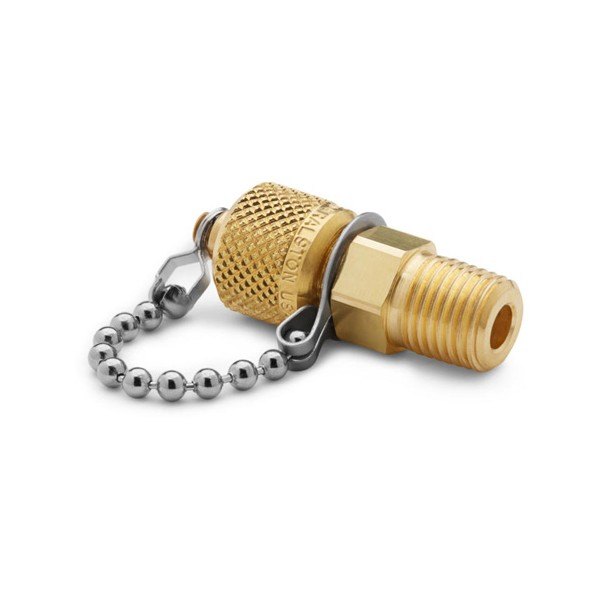

체인 캡이 달린 황동 퀵 테스트 커넥터 모습

사용 방법

QTFT-2MB1 연결⁣ 순서

1. 실링 테이프를 감은 수 NPT 나사를 기기의 암 NPT 포트에 렌치로 조입니다.
2. 반대쪽 수 Quick-test 커넥터에 호스를 연결합니다. 호스를 바꿀 때 기기 쪽 나사는 풀지 않습니다.

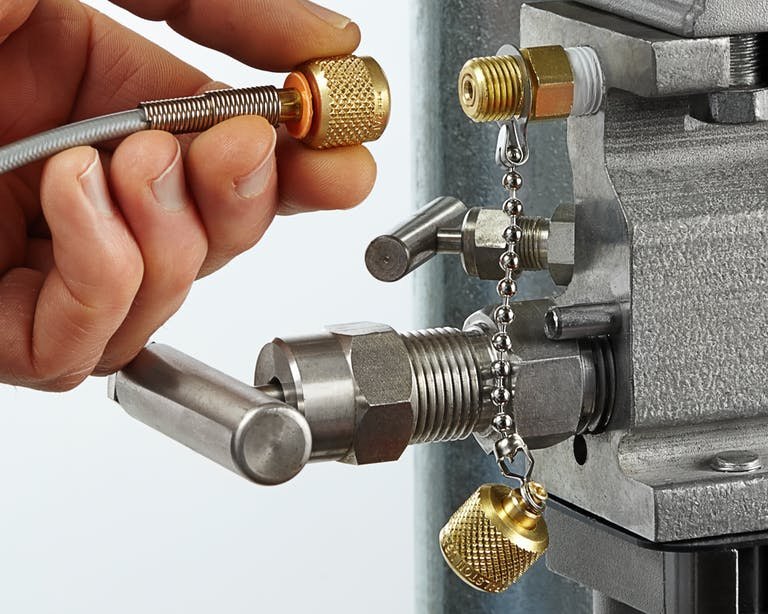

캡과 체인이 달린 커넥터를 장비 포트에 연결한 모습

압력·온도

QTFT-2MB1⁣ 황동 몸체와 씰

압력 정격은 200 bar(3000 psi)까지입니다. 최고 사용 온도는 105 °C(225 °F)입니다. 몸체 재질은 황동입니다. 씰 소재는 Buna-N입니다.

치수

QTFT-2MB1의 크기

크기는 높이 4.7 cm, 폭 1.8 cm, 깊이 1.8 cm입니다. 무게는 57 g(2 oz)입니다. 육각부 렌치 크기는 15 mm입니다.

사양

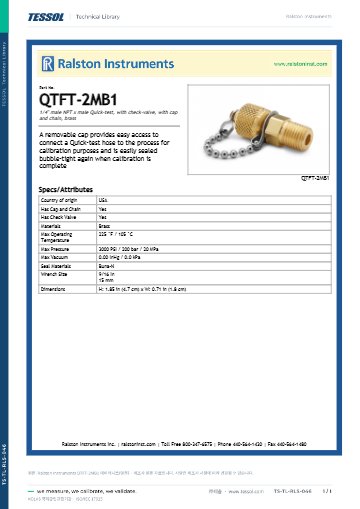

QTFT-2MB1 사양표

같은 계열

QTFT-2MB1 포함⁣ 21종 구성

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 스테인리스강, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTHA-2MB0 — 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTFT-2MB0 — 체크밸브 없음, 5000 psi
• QTHA-1MB1 — 1/8" 수 NPT, 캡·체인 없음
• QTFT-1MB1 — 1/8" 수 NPT
• QTHA-1MS1 — 1/8" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-1MS1 — 1/8" 수 NPT, 스테인리스강
• QTHA-2MB1 — 캡·체인 없음
• QTHA-2MS1 — 스테인리스강, 캡·체인 없음
• QTFT-2MS1 — 스테인리스강
• QTHA-3MB1 — 3/8" 수 NPT, 캡·체인 없음
• QTFT-3MB1 — 3/8" 수 NPT
• QTHA-3MS1 — 3/8" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-3MS1 — 3/8" 수 NPT, 스테인리스강
• QTHA-4MB1 — 1/2" 수 NPT, 캡·체인 없음
• QTFT-4MB1 — 1/2" 수 NPT
• QTHA-4MS1 — 1/2" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-4MS1 — 1/2" 수 NPT, 스테인리스강
• QTHA-6MB1 — 3/4" 수 NPT, 캡·체인 없음
• QTFT-6MB1 — 3/4" 수 NPT

관련 제품

QTFT-2MB1 외⁣ 다른 규격 어댑터

• Ralston Quick-test BSPT · BSPP 수나사 어댑터 (QTHA-2MB0-RS · -RT 계열)
• Ralston Quick-test 암나사 NPT 어댑터 (QTHA-1FB0 · 2FB0 · 3FB0 · 4FB0 · 1FS0-QD)
• Ralston 암 Quick-test 어댑터 (QTHA-1FBA · 2FBA · 2MBA · 1FSA-QD · 2FSA-QD · 4FSA-QD)
