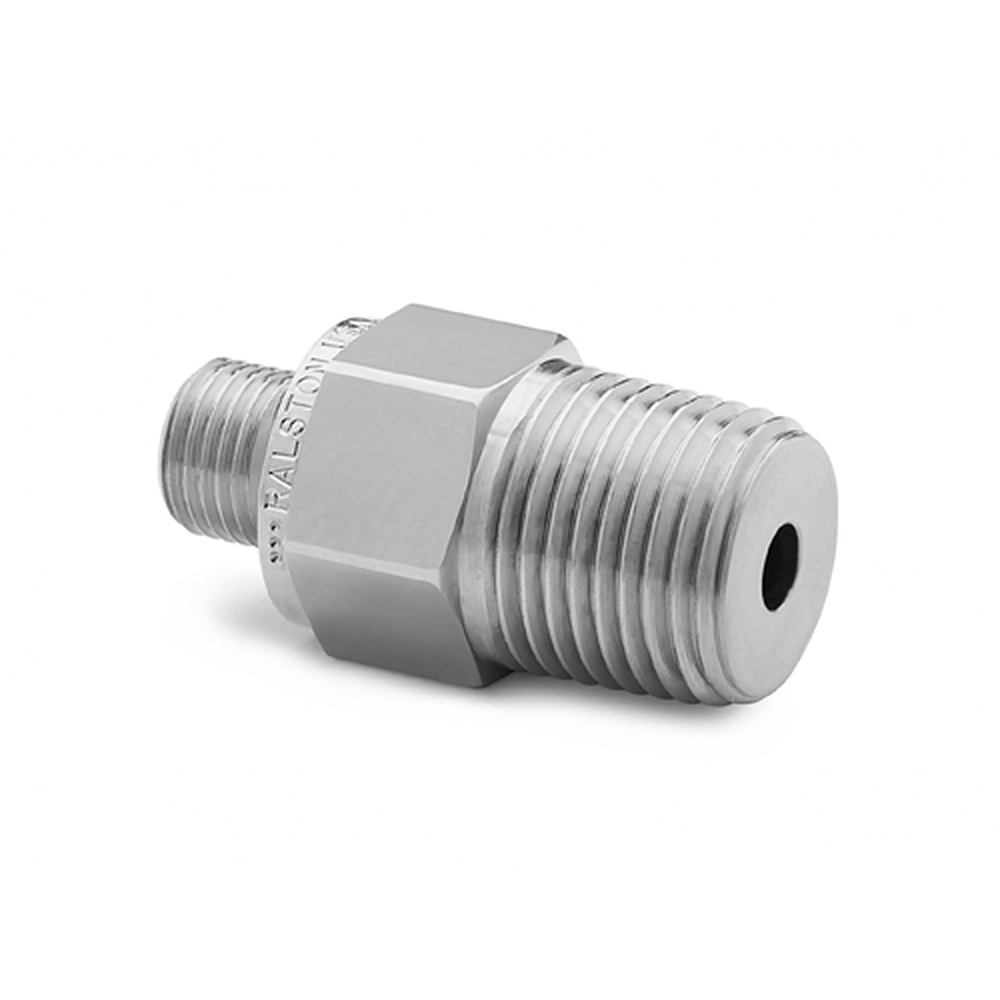

Ralston QTHA-4MS1 1/2" NPT(M) x 퀵-테스트(M) 커넥터, 체크밸브, S.S.

Ralston QTHA-4MS1 1/2" NPT(M) x 퀵-테스트(M) 커넥터, 체크밸브, S.S.

MODEL
QTHA-4MS1
브랜드
RALSTON INSTRUMENTS

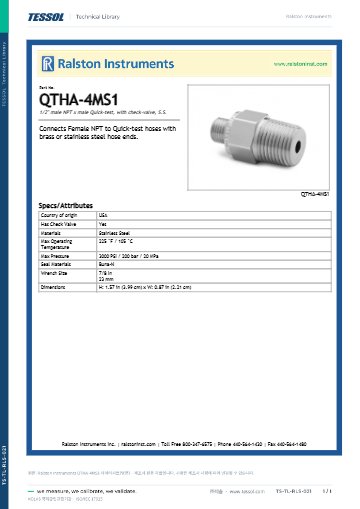

제품 자료
제품문의 구매하기

1/2" 암 NPT 포트에⁣ 체크밸브 포함 연결

Ralston QTHA-4MS1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-4MS1은 1/2" 수 NPT × 수 Quick-test 연결에 최대 3000 psi 정격을 갖춘 스테인리스강 수 NPT 어댑터(Male NPT to Quick-test Adapter)입니다. 암 NPT 포트를 가진 압력 기기에 Quick-test 호스를 연결합니다. (주)테솔이 국내에 공식 공급합니다.

수 Quick-test 반대편 연결부는 1/2" 수 NPT입니다. 호스를 분리하면 내장 체크밸브가 기기 쪽 흐름을 막습니다.

1/2" 수 NPT

포트 쪽 연결

3000 psi

정격 압력

스테인리스강

재질

체크밸브

호스 분리 시 차단

사양

QTHA-4MS1 사양표

항목사양
포트 쪽 연결1/2" 수 NPT (ASME B1.20.1)
Quick-test 쪽 연결수 Quick-test
최고 사용 온도105 °C(225 °F)
중량100 g(3.54 oz)
몸체 재질스테인리스강
렌치 크기23 mm(7/8 in)
치수1.57 × 0.87 × 0.87 in
체크밸브있음
정격 압력200 bar / 20 MPa / 3000 psi
씰 소재Buna-N

정격

QTHA-4MS1 정격⁣ 3000 psi

정격 압력은 최대 200 bar(3000 psi)입니다. 최고 사용 온도는 105 °C(225 °F)입니다. 몸체 재질은 스테인리스강입니다. 씰 소재는 Buna-N입니다.

크기

QTHA-4MS1의 크기

크기는 1.57 × 0.87 × 0.87 in입니다. 제품 무게는 100 g(3.54 oz)입니다. 육각부 렌치 크기는 7/8 in(23 mm)입니다.

사용 방법

QTHA-4MS1⁣ 설치 순서

  1. 수 NPT 나사에 실링 테이프를 감고 기기의 암 NPT 포트에 렌치로 조입니다.
  2. 반대쪽 수 Quick-test 커넥터에 호스를 연결합니다. 호스를 바꿀 때 기기 쪽 나사는 풀지 않습니다.

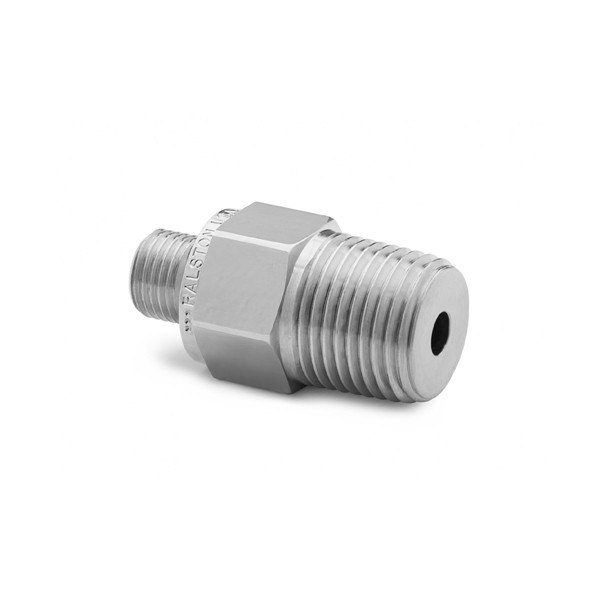

RALSTON INSTRUMENTS QTHA-4MS1 - 나사산과 육각 몸체가 보이는 스테인리스 커넥터
나사산과 육각 몸체가 보이는 스테인리스 커넥터

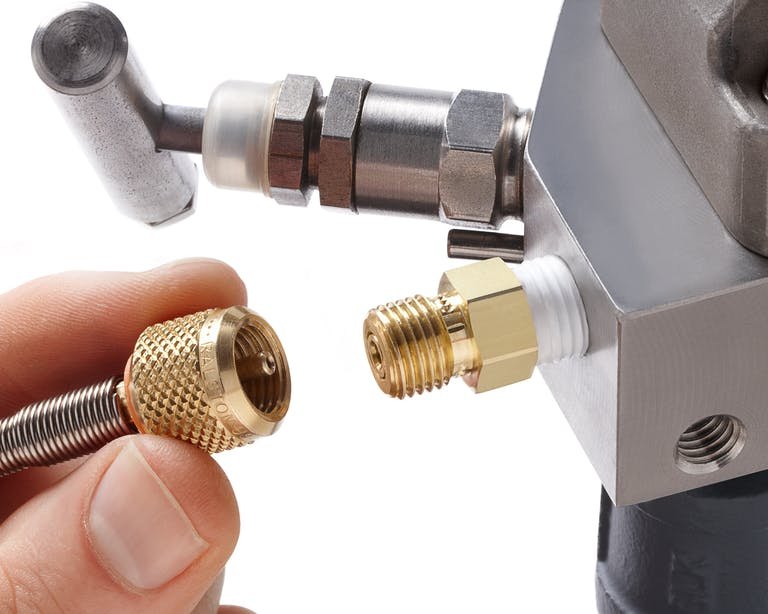

RALSTON INSTRUMENTS QTHA-4MS1 - 장비 포트에 황동 커넥터와 호스를 연결하는 모습
장비 포트에 황동 커넥터와 호스를 연결하는 모습
