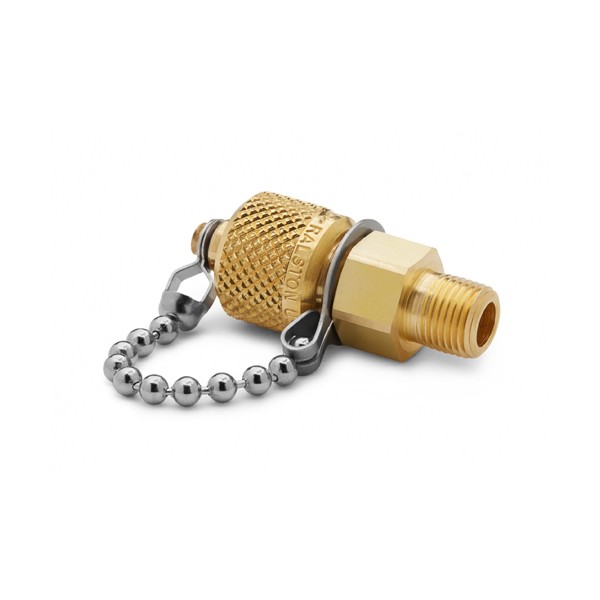

Ralston QTFT-1MB1 1/8" NPT(M) x 퀵-테스트(M), 캡 & 체인

1/8" 암 NPT 포트에⁣ 체크밸브·캡 구성

Ralston QTFT-1MB1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-1MB1은 1/8" 수 NPT × 수 Quick-test 연결을 갖춘 황동 수 NPT 어댑터(Male NPT to Quick-test Adapter)입니다. 암 NPT 포트가 있는 트랜스미터나 게이지에 Quick-test 호스를 잇습니다. (주)테솔이 국내에 공식 공급합니다.

수 Quick-test 반대편 연결부는 1/8" 수 NPT입니다. 호스를 떼는 순간 체크밸브가 기기 쪽을 닫습니다.

압력과 소재

QTFT-1MB1⁣ 황동 몸체와 씰

최대 압력은 3000 psi(200 bar, 20 MPa)입니다. 105 °C(225 °F)까지 사용할 수 있습니다. 몸체는 황동입니다. 씰은 Buna-N입니다.

연결 구성

QTFT-1MB1⁣ 1/8" 수 NPT 연결부

교정할 때는 캡을 열고 Quick-test 호스를 연결하며, 끝나면 캡을 다시 씌워 둡니다.

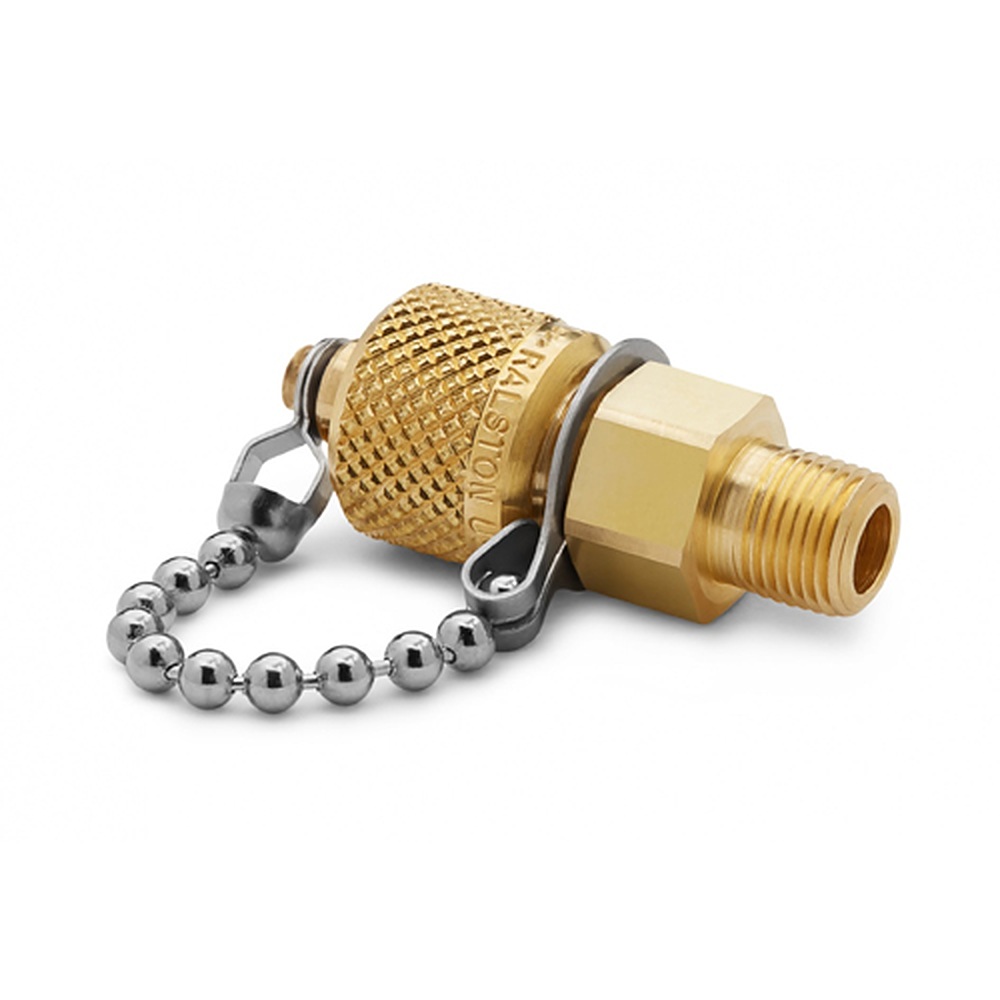

체인 캡이 달린 황동 퀵 테스트 커넥터 모습

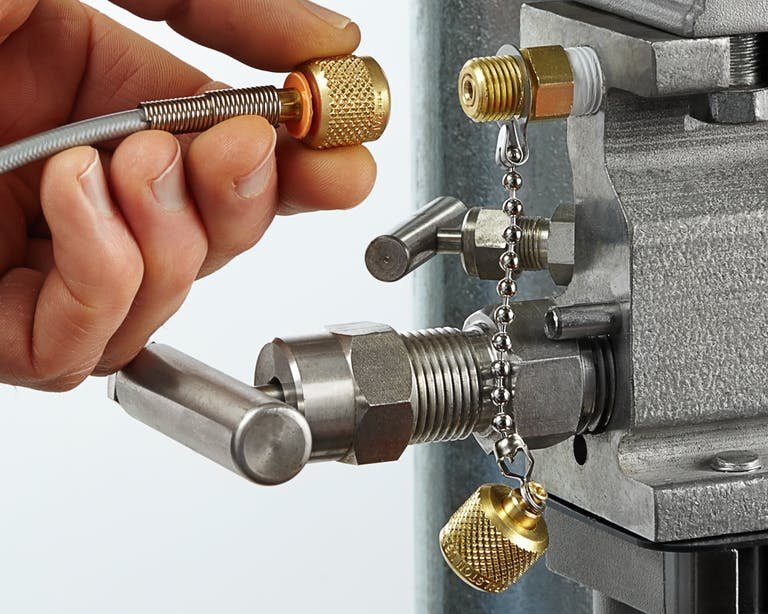

캡과 체인이 달린 커넥터를 장비 포트에 연결한 모습

사용 방법

QTFT-1MB1 연결⁣ 순서

1. 수 NPT 나사에 실링 테이프를 감고 기기의 암 NPT 포트에 렌치로 조입니다.
2. Quick-test 커넥터에 시험 호스를 꽂습니다. 이후에는 호스만 분리하고 다시 연결합니다.

외형

QTFT-1MB1⁣ 치수와 무게

크기는 4.47 × 1.8 × 1.8 cm입니다. 무게는 1.8 oz(51 g)입니다. 육각부 렌치 크기는 15 mm(9/16 in)입니다.

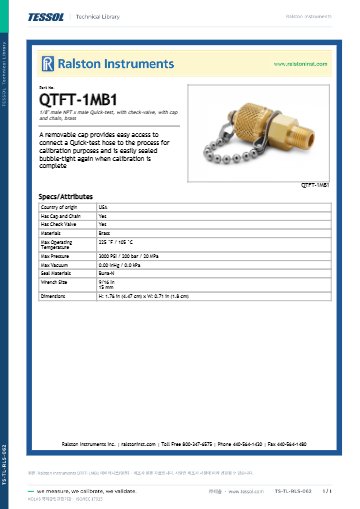

사양

QTFT-1MB1⁣ 세부 사양

같은 계열

QTFT-1MB1 포함⁣ 21종 구성

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 스테인리스강, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTHA-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTFT-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi
• QTHA-1MB1 — 캡·체인 없음
• QTHA-1MS1 — 스테인리스강, 캡·체인 없음
• QTFT-1MS1 — 스테인리스강
• QTHA-2MB1 — 1/4" 수 NPT, 캡·체인 없음
• QTFT-2MB1 — 1/4" 수 NPT
• QTHA-2MS1 — 1/4" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-2MS1 — 1/4" 수 NPT, 스테인리스강
• QTHA-3MB1 — 3/8" 수 NPT, 캡·체인 없음
• QTFT-3MB1 — 3/8" 수 NPT
• QTHA-3MS1 — 3/8" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-3MS1 — 3/8" 수 NPT, 스테인리스강
• QTHA-4MB1 — 1/2" 수 NPT, 캡·체인 없음
• QTFT-4MB1 — 1/2" 수 NPT
• QTHA-4MS1 — 1/2" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-4MS1 — 1/2" 수 NPT, 스테인리스강
• QTHA-6MB1 — 3/4" 수 NPT, 캡·체인 없음
• QTFT-6MB1 — 3/4" 수 NPT
