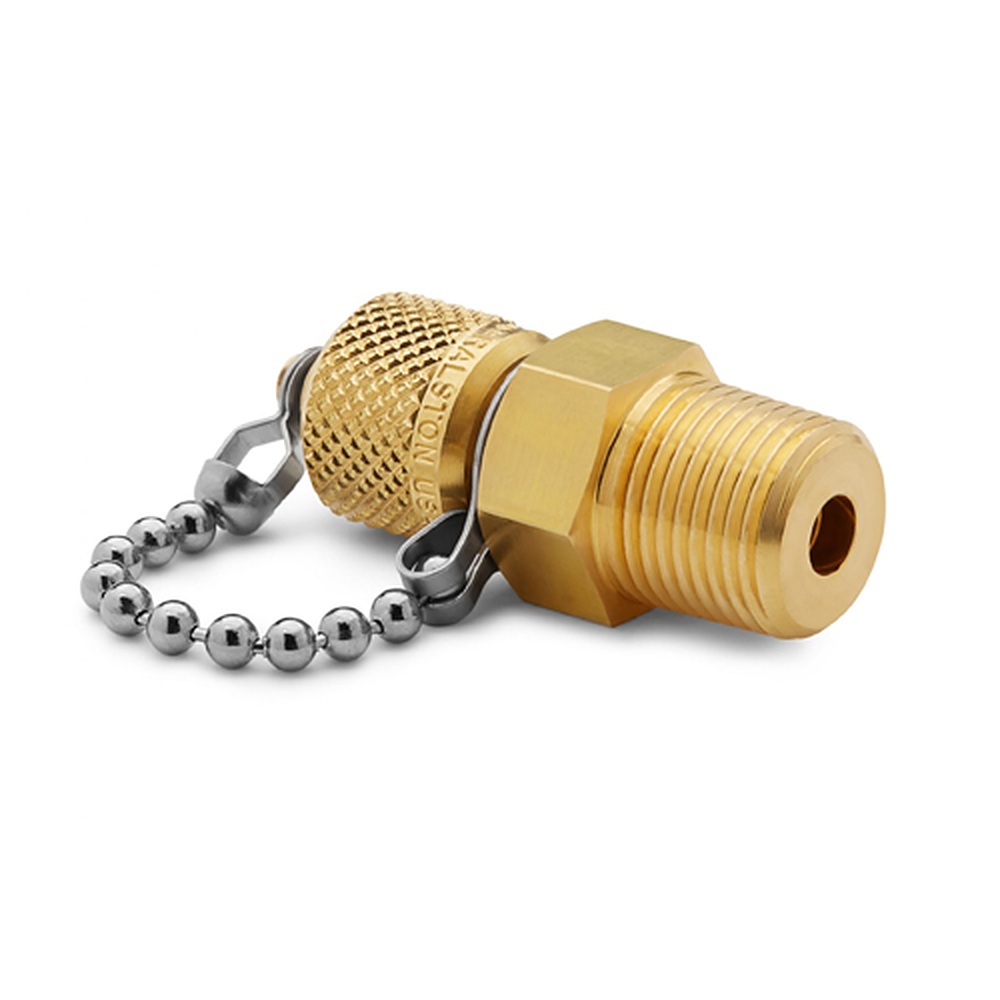

Ralston QTFT-3MB1 3/8" NPT(M) x 퀵-테스트(M), 체크밸브, 캡 & 체인

3/8" 암 NPT 포트에⁣ 체크밸브·캡 구성

Ralston QTFT-3MB1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-3MB1은 3/8" 수 NPT × 수 Quick-test 연결에 최대 3000 psi 정격을 갖춘 황동 수 NPT 어댑터(Male NPT to Quick-test Adapter)입니다. 암 NPT 포트를 가진 압력 기기에 Quick-test 호스를 연결합니다. (주)테솔이 국내에 공식 공급합니다.

한쪽은 3/8" 수 NPT, 반대쪽은 수 Quick-test입니다. 체크밸브가 호스를 분리하는 순간 압력 기기 쪽을 막아 줍니다.

연결부

QTFT-3MB1⁣ 접속 대상

평소에는 캡을 씌워 두고 교정 때만 열어 호스를 연결합니다.

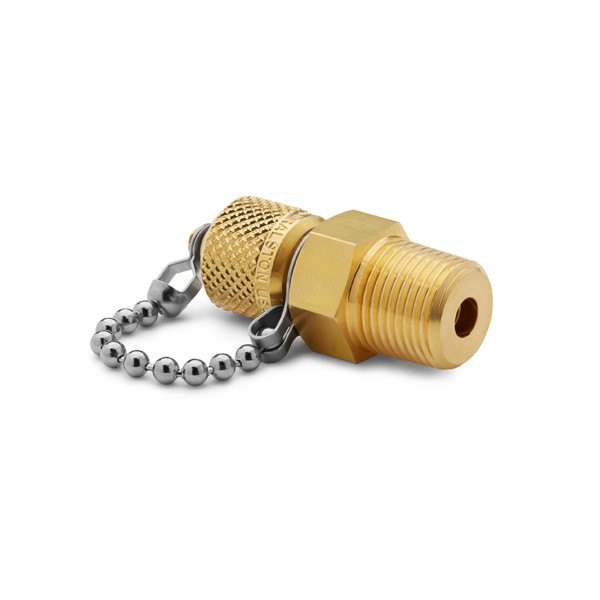

체인 캡이 달린 황동 퀵 테스트 커넥터 모습

사용 방법

QTFT-3MB1⁣ 체결 순서

1. 기기 포트에 맞춰 3/8" 수 NPT 나사에 실링 테이프를 감고 렌치로 체결합니다.
2. Quick-test 커넥터에 시험 호스를 꽂습니다. 이후에는 호스만 분리하고 다시 연결합니다.

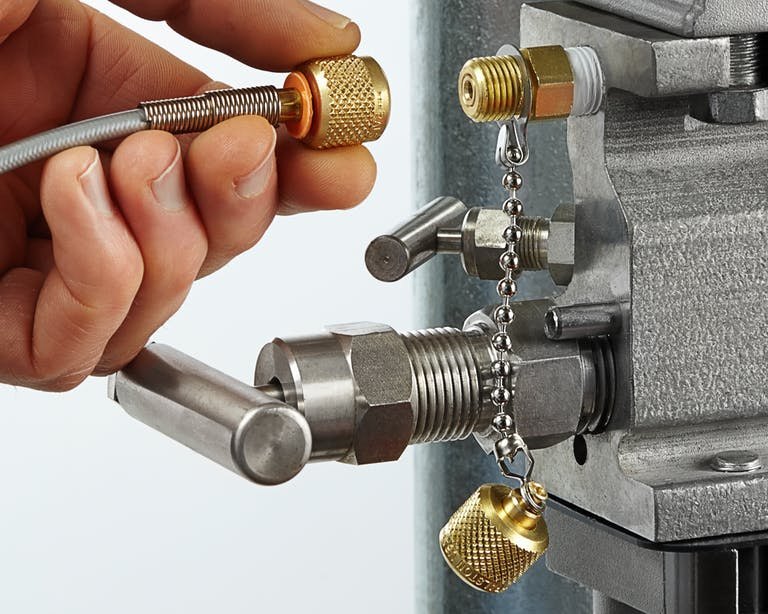

캡과 체인이 달린 커넥터를 장비 포트에 연결한 모습

정격

QTFT-3MB1 정격⁣ 3000 psi

정격 압력은 최대 20 MPa(3000 psi)입니다. 사용 온도 상한은 105 °C입니다. 몸체 재질은 황동입니다. 씰은 Buna-N입니다.

외형

QTFT-3MB1⁣ 치수와 무게

크기는 1.97 × 0.75 × 0.75 in입니다. 무게는 82 g(2.91 oz)입니다. 체결용 렌치 크기는 19 mm(3/4 in)입니다.

사양

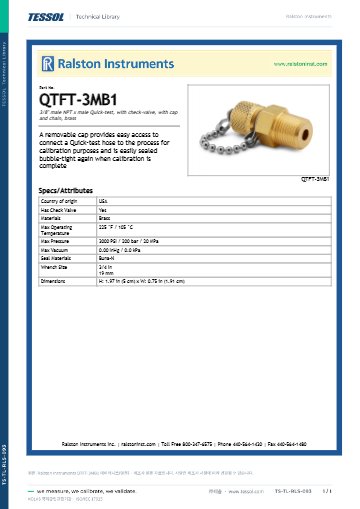

QTFT-3MB1 사양표

같은 계열

QTFT-3MB1과⁣ 같은 계열 모델

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 스테인리스강, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTHA-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTFT-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi
• QTHA-1MB1 — 1/8" 수 NPT, 캡·체인 없음
• QTFT-1MB1 — 1/8" 수 NPT
• QTHA-1MS1 — 1/8" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-1MS1 — 1/8" 수 NPT, 스테인리스강
• QTHA-2MB1 — 1/4" 수 NPT, 캡·체인 없음
• QTFT-2MB1 — 1/4" 수 NPT
• QTHA-2MS1 — 1/4" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-2MS1 — 1/4" 수 NPT, 스테인리스강
• QTHA-3MB1 — 캡·체인 없음
• QTHA-3MS1 — 스테인리스강, 캡·체인 없음
• QTFT-3MS1 — 스테인리스강
• QTHA-4MB1 — 1/2" 수 NPT, 캡·체인 없음
• QTFT-4MB1 — 1/2" 수 NPT
• QTHA-4MS1 — 1/2" 수 NPT, 스테인리스강, 캡·체인 없음
• QTFT-4MS1 — 1/2" 수 NPT, 스테인리스강
• QTHA-6MB1 — 3/4" 수 NPT, 캡·체인 없음
• QTFT-6MB1 — 3/4" 수 NPT
