Ralston QTHA-2MB1 1/4" NPT(M) x 퀵-테스트(M) 커넥터, 체크밸브

1/4" 암 NPT 포트에⁣ 체크밸브 포함 연결

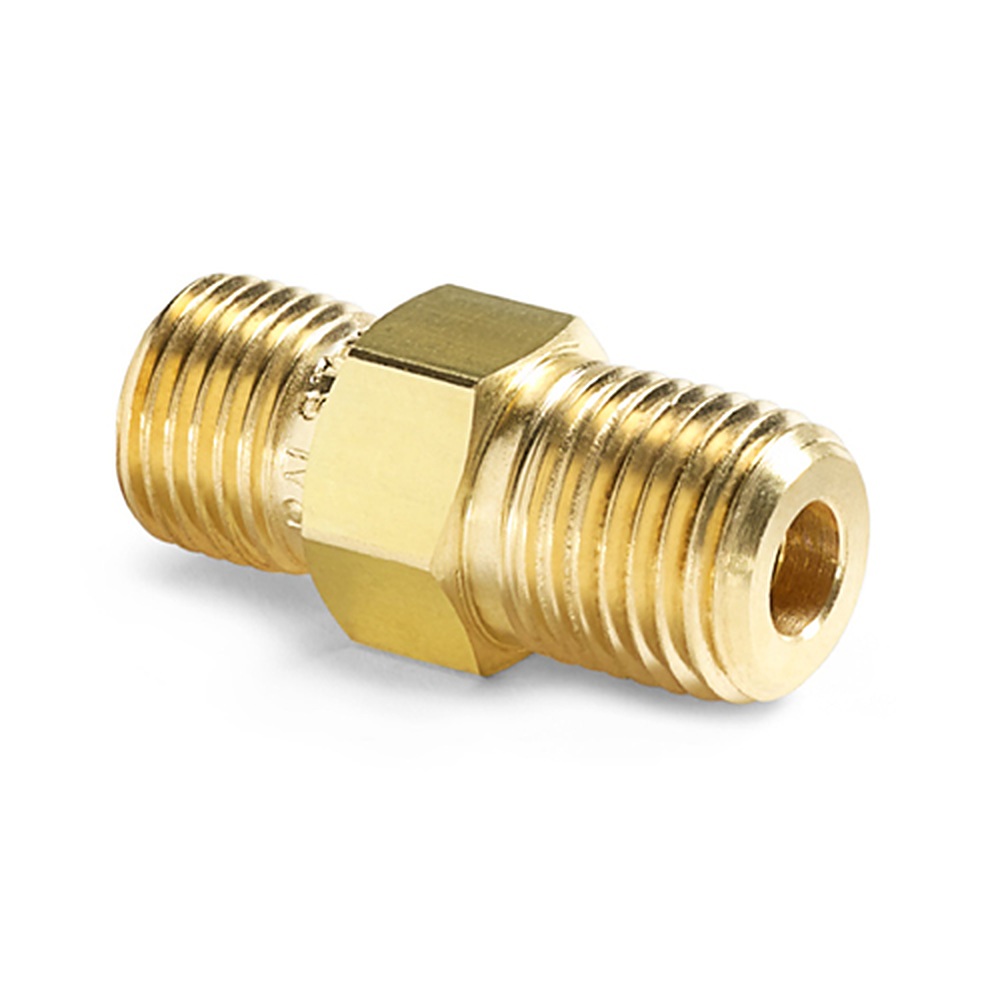

Ralston QTHA-2MB1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-2MB1은 3000 psi급 황동 수 NPT 어댑터(Male NPT to Quick-test Adapter)로, 1/4" 수 NPT × 수 Quick-test 연결을 갖췄습니다. 암 NPT 포트를 가진 압력 기기에 Quick-test 호스를 연결합니다. (주)테솔이 국내에 공식 공급합니다.

1/4" 수 NPT 연결부와 수 Quick-test 연결부로 구성됩니다. 호스를 분리하면 내장 체크밸브가 기기 쪽 흐름을 막습니다.

사용 방법

QTHA-2MB1 연결⁣ 순서

1. 실링 테이프를 감은 수 NPT 나사를 기기의 암 NPT 포트에 렌치로 조입니다.
2. Quick-test 커넥터에 시험 호스를 꽂습니다. 이후에는 호스만 분리하고 다시 연결합니다.

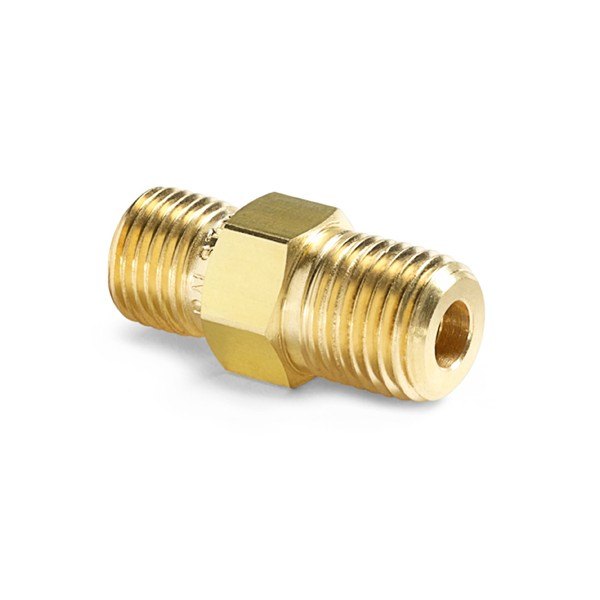

나사산과 육각 몸체가 보이는 황동 커넥터 모습

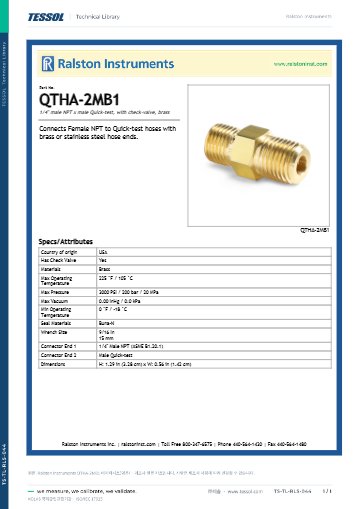

사양

QTHA-2MB1⁣ 사양 요약

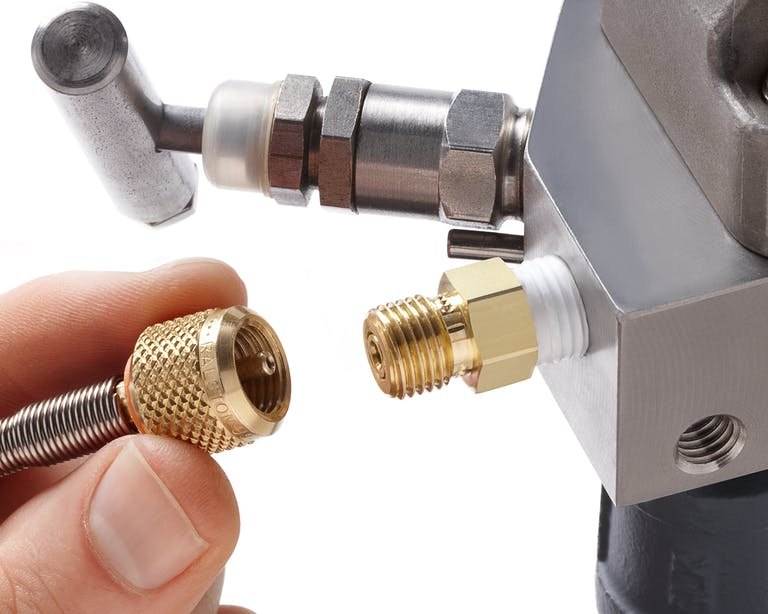

장비 포트에 황동 커넥터와 호스를 연결하는 모습

정격

QTHA-2MB1⁣ 압력·온도·소재

정격 압력은 최대 3000 psi(200 bar, 20 MPa)입니다. 사용 온도는 -18 °C ~ 105 °C입니다. 몸체 재질은 황동입니다. 씰은 Buna-N입니다.

외형

QTHA-2MB1⁣ 몸체 크기와 렌치

크기는 높이 3.28 cm, 폭 1.42 cm, 깊이 1.42 cm입니다. 무게는 33 g(1.17 oz)입니다. 체결용 렌치 크기는 15 mm(9/16 in)입니다.

같은 계열

QTHA-2MB1과⁣ 같은 계열 모델

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 스테인리스강, 체크밸브 없음, 5000 psi
• QTHA-2MB0 — 체크밸브 없음, 5000 psi
• QTFT-2MB0 — 체크밸브 없음, 5000 psi, 캡·체인 포함
• QTHA-1MB1 — 1/8" 수 NPT
• QTFT-1MB1 — 1/8" 수 NPT, 캡·체인 포함
• QTHA-1MS1 — 1/8" 수 NPT, 스테인리스강
• QTFT-1MS1 — 1/8" 수 NPT, 스테인리스강, 캡·체인 포함
• QTFT-2MB1 — 캡·체인 포함
• QTHA-2MS1 — 스테인리스강
• QTFT-2MS1 — 스테인리스강, 캡·체인 포함
• QTHA-3MB1 — 3/8" 수 NPT
• QTFT-3MB1 — 3/8" 수 NPT, 캡·체인 포함
• QTHA-3MS1 — 3/8" 수 NPT, 스테인리스강
• QTFT-3MS1 — 3/8" 수 NPT, 스테인리스강, 캡·체인 포함
• QTHA-4MB1 — 1/2" 수 NPT
• QTFT-4MB1 — 1/2" 수 NPT, 캡·체인 포함
• QTHA-4MS1 — 1/2" 수 NPT, 스테인리스강
• QTFT-4MS1 — 1/2" 수 NPT, 스테인리스강, 캡·체인 포함
• QTHA-6MB1 — 3/4" 수 NPT
• QTFT-6MB1 — 3/4" 수 NPT, 캡·체인 포함
