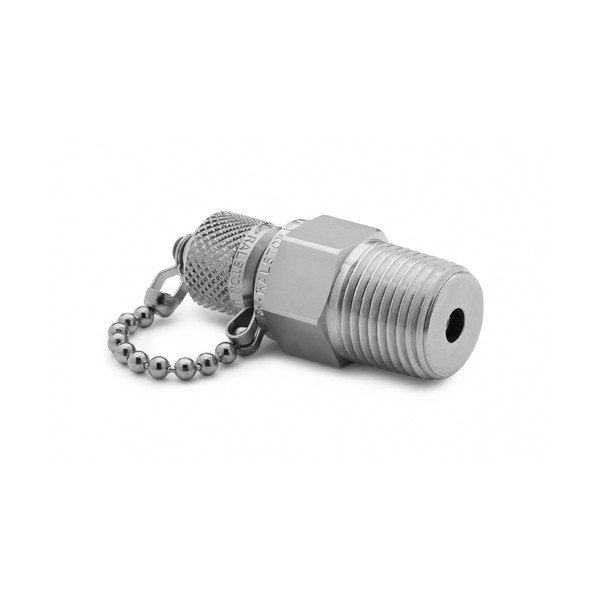

Ralston QTFT-4MS1 1/2" NPT(M) x 퀵-테스트(M), 체크밸브, 캡 & 체인, S.S.

1/2" 암 NPT 포트에⁣ 체크밸브·캡 구성

Ralston QTFT-4MS1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-4MS1은 3000 psi급 스테인리스강 수 NPT 어댑터(Male NPT to Quick-test Adapter)로, 1/2" 수 NPT × 수 Quick-test 연결을 갖췄습니다. 암 NPT 포트가 있는 트랜스미터나 게이지에 Quick-test 호스를 잇습니다. (주)테솔이 국내에 공식 공급합니다.

호스를 분리하면 내장 체크밸브가 기기 쪽 흐름을 막습니다. 한쪽은 1/2" 수 NPT, 반대쪽은 수 Quick-test입니다.

정격

QTFT-4MS1 정격⁣ 3000 psi

최대 압력은 3000 psi(200 bar)입니다. 최고 사용 온도는 105 °C(225 °F)입니다. 몸체 재질은 스테인리스강입니다. 씰 소재는 Buna-N입니다.

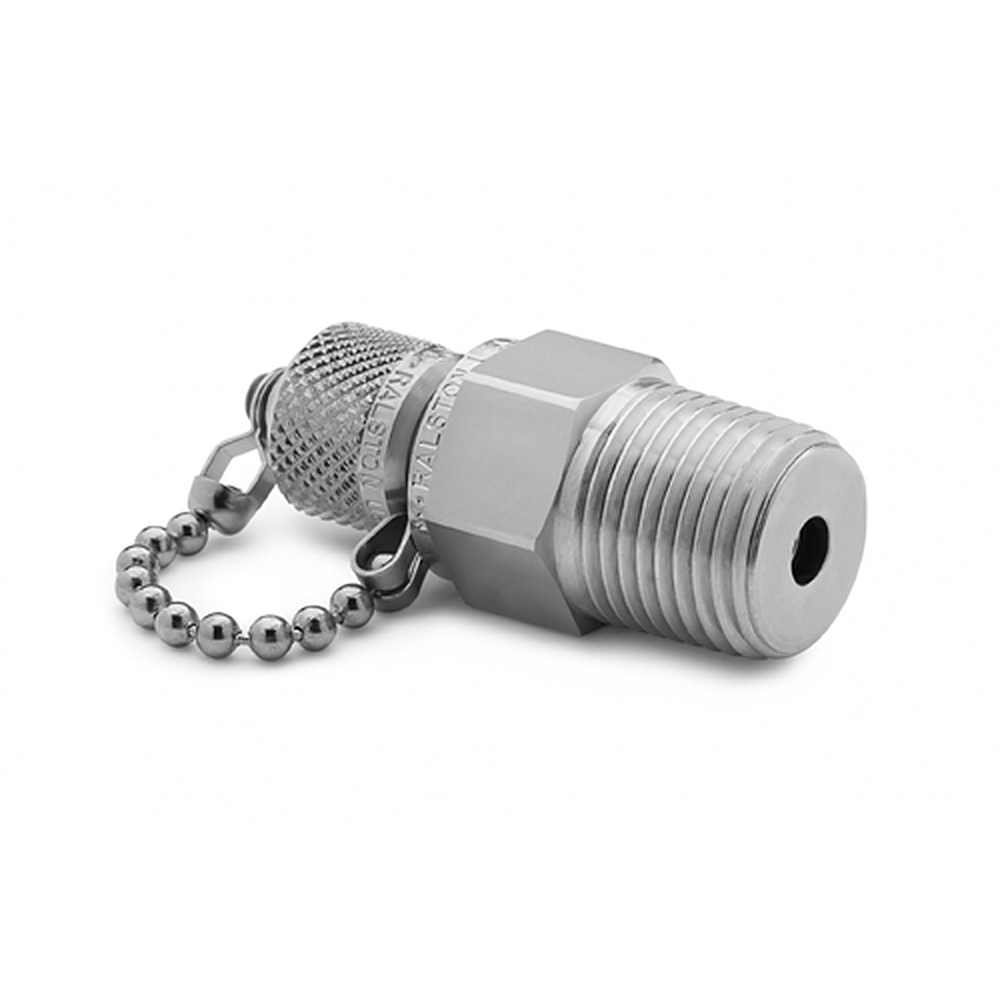

체인 캡이 달린 스테인리스 퀵 테스트 커넥터

포트 연결

QTFT-4MS1⁣ 1/2" 수 NPT 연결부

교정할 때는 캡을 열고 Quick-test 호스를 연결하며, 끝나면 캡을 다시 씌워 둡니다.

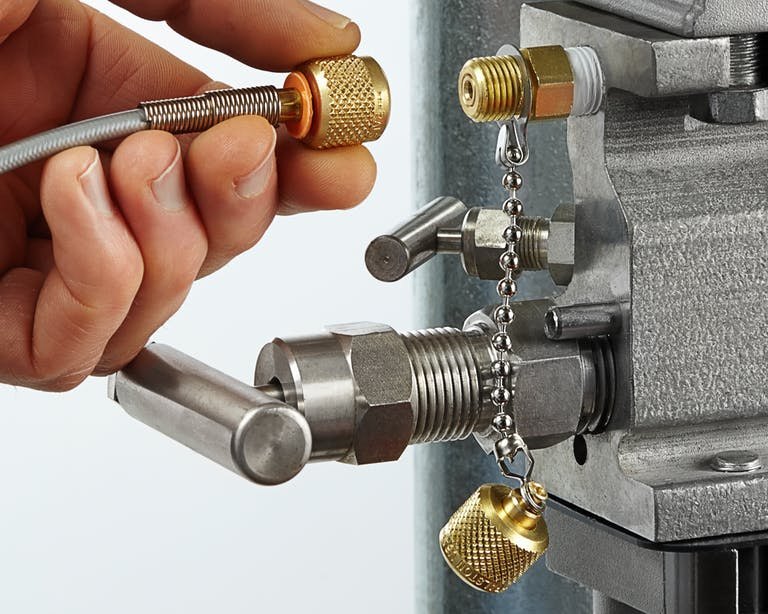

캡과 체인이 달린 커넥터를 장비 포트에 연결한 모습

사용 방법

QTFT-4MS1⁣ 체결 순서

1. 실링 테이프를 감은 수 NPT 나사를 기기의 암 NPT 포트에 렌치로 조입니다.
2. 수 Quick-test 쪽에 호스를 연결합니다. 호스만 바꾸면 되므로 기기 쪽 나사는 그대로 둡니다.

크기

QTFT-4MS1⁣ 몸체 크기와 렌치

크기는 높이 5.44 cm, 폭 2.21 cm, 깊이 2.21 cm입니다. 무게는 125 g(4.34 oz)입니다. 체결용 렌치 크기는 23 mm입니다.

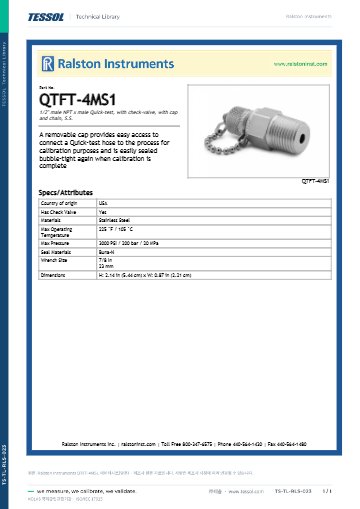

사양

QTFT-4MS1⁣ 사양 요약

같은 계열

QTFT-4MS1과⁣ 같은 계열 모델

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTHA-2MB0 — 1/4" 수 NPT, 황동, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTFT-2MB0 — 1/4" 수 NPT, 황동, 체크밸브 없음, 5000 psi
• QTHA-1MB1 — 1/8" 수 NPT, 황동, 캡·체인 없음
• QTFT-1MB1 — 1/8" 수 NPT, 황동
• QTHA-1MS1 — 1/8" 수 NPT, 캡·체인 없음
• QTFT-1MS1 — 1/8" 수 NPT
• QTHA-2MB1 — 1/4" 수 NPT, 황동, 캡·체인 없음
• QTFT-2MB1 — 1/4" 수 NPT, 황동
• QTHA-2MS1 — 1/4" 수 NPT, 캡·체인 없음
• QTFT-2MS1 — 1/4" 수 NPT
• QTHA-3MB1 — 3/8" 수 NPT, 황동, 캡·체인 없음
• QTFT-3MB1 — 3/8" 수 NPT, 황동
• QTHA-3MS1 — 3/8" 수 NPT, 캡·체인 없음
• QTFT-3MS1 — 3/8" 수 NPT
• QTHA-4MB1 — 황동, 캡·체인 없음
• QTFT-4MB1 — 황동
• QTHA-4MS1 — 캡·체인 없음
• QTHA-6MB1 — 3/4" 수 NPT, 황동, 캡·체인 없음
• QTFT-6MB1 — 3/4" 수 NPT, 황동
