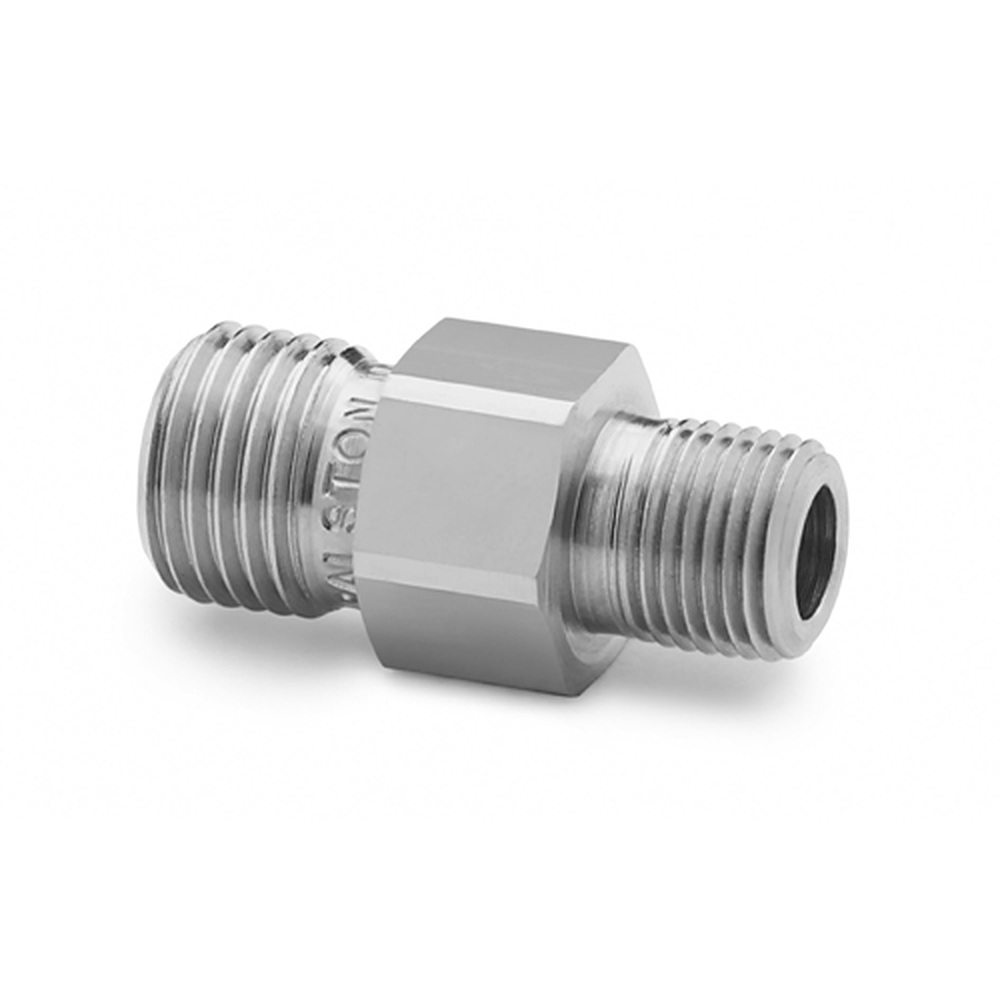

Ralston QTHA-1MS1 1/8" NPT(M) x 퀵-테스트(M) 커넥터, 체크밸브, S.S.

1/8" 암 NPT 포트에⁣ 체크밸브 포함 연결

Ralston QTHA-1MS1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-1MS1은 1/8" 수 NPT × 수 Quick-test 연결에 최대 3000 psi 정격을 갖춘 스테인리스강 수 NPT 어댑터(Male NPT to Quick-test Adapter)입니다. 암 NPT 포트가 있는 트랜스미터나 게이지에 Quick-test 호스를 잇습니다. (주)테솔이 국내에 공식 공급합니다.

한쪽은 1/8" 수 NPT, 반대쪽은 수 Quick-test입니다. 체크밸브가 호스를 분리하는 순간 압력 기기 쪽을 막아 줍니다.

정격

QTHA-1MS1⁣ 압력·온도·소재

최대 3000 psi(200 bar, 20 MPa), 105 °C(225 °F) 이하 조건에서 사용합니다. 몸체 재질은 스테인리스강입니다. 씰은 Buna-N입니다.

사용 방법

QTHA-1MS1⁣ 설치 순서

1. 실링 테이프를 감은 수 NPT 나사를 기기의 암 NPT 포트에 렌치로 조입니다.
2. 수 Quick-test 쪽에 호스를 연결합니다. 호스만 바꾸면 되므로 기기 쪽 나사는 그대로 둡니다.

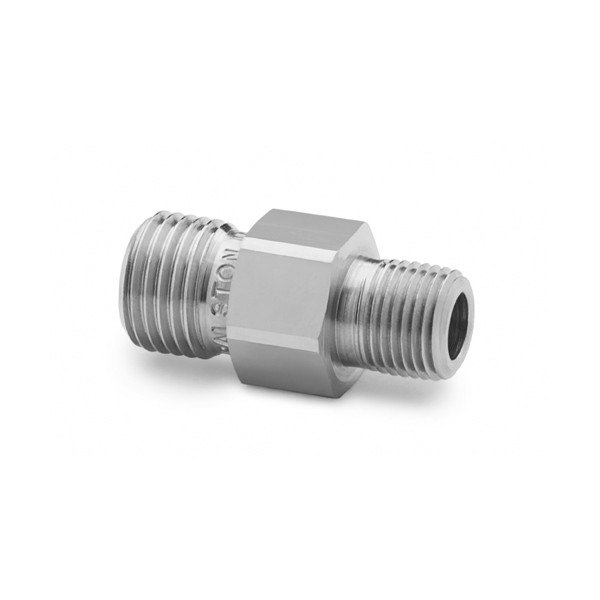

나사산과 육각 몸체가 보이는 스테인리스 커넥터

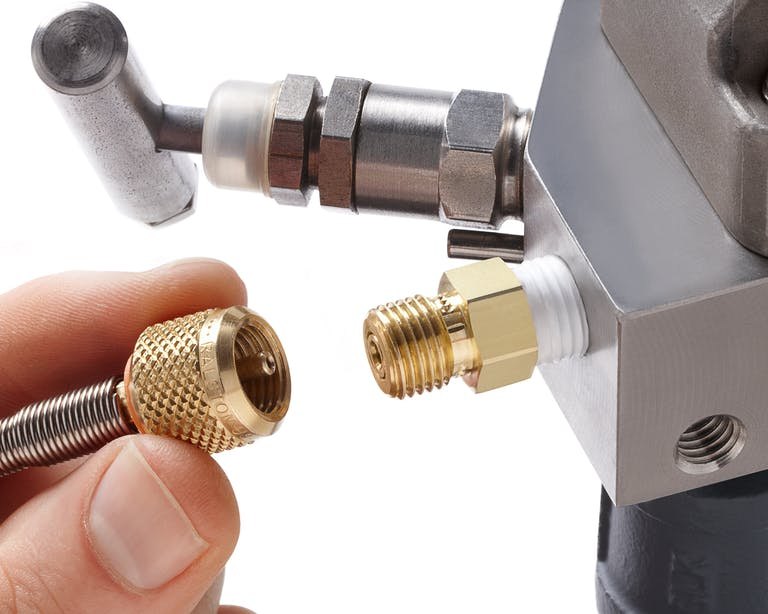

장비 포트에 황동 커넥터와 호스를 연결하는 모습

치수

QTHA-1MS1⁣ 몸체 크기와 렌치

외형 치수는 높이 3.05 cm, 폭 1.42 cm, 깊이 1.42 cm입니다. 무게는 24 g(0.85 oz)입니다. 체결용 렌치 크기는 9/16 in(15 mm)입니다.

사양

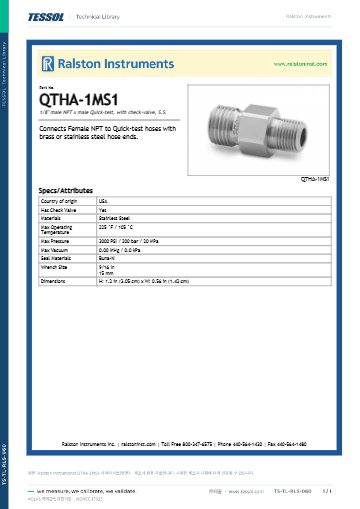

QTHA-1MS1 사양표

같은 계열

QTHA-1MS1⁣ 같은 계열 21종

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 체크밸브 없음, 5000 psi
• QTHA-2MB0 — 1/4" 수 NPT, 황동, 체크밸브 없음, 5000 psi
• QTFT-2MB0 — 1/4" 수 NPT, 황동, 체크밸브 없음, 5000 psi, 캡·체인 포함
• QTHA-1MB1 — 황동
• QTFT-1MB1 — 황동, 캡·체인 포함
• QTFT-1MS1 — 캡·체인 포함
• QTHA-2MB1 — 1/4" 수 NPT, 황동
• QTFT-2MB1 — 1/4" 수 NPT, 황동, 캡·체인 포함
• QTHA-2MS1 — 1/4" 수 NPT
• QTFT-2MS1 — 1/4" 수 NPT, 캡·체인 포함
• QTHA-3MB1 — 3/8" 수 NPT, 황동
• QTFT-3MB1 — 3/8" 수 NPT, 황동, 캡·체인 포함
• QTHA-3MS1 — 3/8" 수 NPT
• QTFT-3MS1 — 3/8" 수 NPT, 캡·체인 포함
• QTHA-4MB1 — 1/2" 수 NPT, 황동
• QTFT-4MB1 — 1/2" 수 NPT, 황동, 캡·체인 포함
• QTHA-4MS1 — 1/2" 수 NPT
• QTFT-4MS1 — 1/2" 수 NPT, 캡·체인 포함
• QTHA-6MB1 — 3/4" 수 NPT, 황동
• QTFT-6MB1 — 3/4" 수 NPT, 황동, 캡·체인 포함
